Guida alla selezione del modello per attuatore elettrico a quarto di giro
Attuatori elettrici a giro parziale a collegamento diretto serie 2SA5..
2SA5..· Attuatore elettrico a giro parziale a collegamento diretto in serie
GS..· Dispositivo di accessori della serie
Coppia di uscita dell'attuatore a giro parziale =coppia di uscita dell'attuatore rotante X fattore di amplificazione della coppia f
Tempo di percorrenza completa dell'attuatore a giro parziale (secondi/90 gradi) =(rapporto di riduzione 15x/velocità dell'albero di uscita dell'attuatore rotante

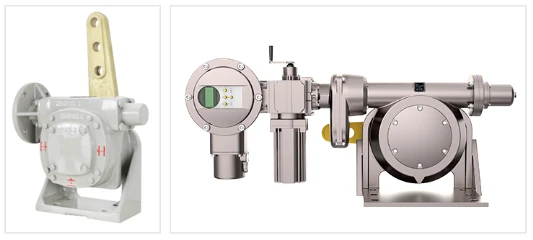

Attuatori elettrici a rotazione parziale montati su piede serie 2SA5..
Dati tecnici degli attuatori elettrici a rotazione parziale montati su piede serie 2SA5...
Dispositivo di accessori della serie GF...
Coppia di uscita dell'attuatore a giro parziale=coppia di uscita dell'attuatore rotante X fattore di amplificazione della coppia del riduttore f
Tempo di percorrenza completa dell'attuatore a giro parziale (secondo/90 gradi) =(rapporto di riduzione 15x) / velocità dell'albero di uscita dell'attuatore rotante
Applicazione della valvola
Connessione elettrica
Attenzione: interrompere l'alimentazione principale prima di rimuovere il coperchio del terminale indipendente. (1) Allentare quattro bulloni dal magazzino elettrico, rimuovere la scatola di giunzione. Vedere l'immagine 3-2
(2) Avvitare il giunto di tenuta del cavo e farlo passare attraverso il cavo. Attenzione: cavo di alimentazione: i cablaggi del circuito principale devono utilizzare giunti di tubi metallici sigillati. Cavi di controllo: devono utilizzare cavi schermati con giunti di tubi metallici sigillati per evitare interferenze elettromagnetiche. Cavo bus archiviato: lo schermo può essere messo a terra sulla scheda di circuito dell'interfaccia bus.
(3) Togliere il terminale XI dalla scheda di controllo. Se è dotato di scheda relè, togliere il terminale X2 dalla scheda relè e il terminale X3 dalla scheda driver. Utilizzare un cacciavite per spingere/tirare fuori il terminale dalla scheda di collegamento, se necessario.
(4)Secondo lo schema di collegamento (immagine 3-4), collegare l'alimentazione e la linea di controllo. Assicurarsi che la terra di protezione (PE) sia collegata al punto di terra nell'attuatore interno.
(5) Installare il terminale XI sulla scheda di controllo, il terminale X2 sulla scheda di riproduzione, il terminale X3 sulla scheda driver.
(6) Riposizionare la scatola di giunzione nel magazzino elettronico; l'ingresso del servizio cavi deve essere installato orizzontalmente verso il basso.
(7) Avvitare il giunto del tubo di tenuta del cavo Importante: durante l'installazione, la cosa più importante è assicurarsi che il giunto del cavo del tubo sigillato e l'anello sigillato (anello di tipo O) siano stati assemblati bene in modo da soddisfare il livello di protezione richiesto. Per i dettagli sul diametro consentito del conduttore, fare riferimento allo schema elettrico.
