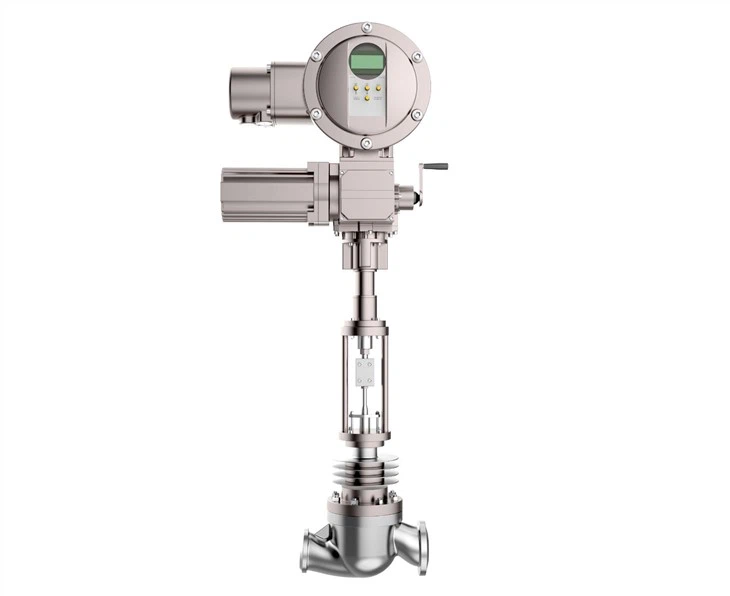

L'attuatore elettrico convertibile in frequenza intelligente della serie 2SA5… è un attuatore elettrico avanzato sviluppato dalla tecnologia della tedesca Siemens. Il prodotto ha adottato il controllo dell'inverter vettoriale Siemens, la tecnologia di controllo fuzzy e la tecnologia di controllo autoadattativa. Presenta molti vantaggi, come efficienza energetica, lunga durata, elevata precisione di elaborazione, capacità anti-interferenza, funzione di autodiagnosi e ampia gamma di coppia. Sono ampiamente utilizzati nelle centrali elettriche, nell'industria chimica, nelle acciaierie e nell'industria alimentare, ecc.
Dati sulle prestazioni dell'attuatore
Dati tecnici attuatori elettrici lineari Serie 2SA5…
genere | Il tordo dell'albero | Velocità dell'asta di spinta | Passo della vite | Uscita flangia |
2SA5511+LE12.1 2SA5011+LE12.1 | 3.4-11.5 | 25-200/50-400/100-800 | 5 | F10 |
2SA5521+LE25.1 2SA5021+LE25.1 | 6.9-23 | 25-200/50-400/100-800 | 5 | F10 |
2SA5531+LE50.1 2SA5031+LE50.1 | 11.7-39 | 30-240/60-480/120-960 | 6 | F10 |
2SA5543+LE70.1 2SA5043+LE70.1 | 19.2-64 | 35-280/70-560/140-1120 | 7 | F14 |
2SA5553+LE100.1 2SA5053+LE100.1 | 38.4-128 | 35-280/70-560 | 7 | F14 |
2SA5564+LE200.1 2SA5064+LE200.1 | 65.2-217 | 40-320 | 8 | F16 |
Spinta (kN) | genere | Massima spinta | Montaggio flangia | Asta di spinta GG amp; filo | Vite intonazione | Conversione coefficiente | Abbinato attuatori | Peso Kg | |
Min | Max | mm | DIN3358 | mm | f | ||||
3.4 | 11.5 | LE 12.1 | 50 100 200 400 500 | F10 | 26 * 5 LH | 5 | 2.6 | 2SA5011 2SA5511 | 8 9 10 13 14 |
6.9 | 23 | LE25.1 | 50 100 200 400 500 | F10 | 26 * 5 LH | 6 | 2.6 | 2SA5021 2SA5521 | 8 9 10 13 14 |
11.7 | 39 | LE50.1 | 63 125 250 400 | F14 | 32 * 6 LH | 7 | 3.2 | 2SA5031 2SA5531 | 10 12 15 18 |
19.2 | 64 | LE70.1 | 80 160 320 400 | F14 | 40 * 7 LH | 7 | 3.9 | 2SA5043 2SA5543 | 23 26 32 35 |
38.4 | 128 | LE100.1 | 80 160 320 400 | F14 | 40 * 7 LH | 7 | 3.9 | 2SA5053 2SA5553 | 23 26 32 35 |
65.2 | 217 | LE200.1 | 100 200 400 500 | F16 | 48 * 8 LH | 8 | 4.6 | 2SA5064 2SA5564 | 45 50 62 68 |
Vantaggio del prodottos
Attuatori elettrici serie 2SA5… vs. Attuatori elettrici domestici
Elementi | Attuatori elettrici serie 2SA5… | Attuatori elettrici domestici |
Azionamento del motore | Il controllo del convertitore di frequenza vettoriale, la velocità e la coppia sono regolabili, lunga durata | Contattore CA o relè a stato solido azionato, la durata del convertitore è breve, la velocità è fissa. |
Diagnosi di fallimento | Segnalazione guasto per mancanza fase, sovracorrente, sovratensione, sottotensione, surriscaldamento del motore, surriscaldamento dell'unità elettronica. Segnale di interruzione e coppia eccessiva, ecc. Vantaggi per l'utente nel risolvere i problemi in tempo e proteggere l'attuatore | Don' t avere la funzione di diagnosi, causando inconvenienti alla manutenzione |
risparmio energetico ed eco-compatibilità | Adotta il controllo del convertitore di frequenza vettoriale, riducendo il consumo di energia, utilizzando il 30% in meno di energia rispetto a prodotti simili | Contattore CA, consuma molto energia |
Interfaccia di controllo | Adotta il controllo del bus 4-20mA o PROFIBUS-Dp, diversificazione dei metodi di controllo | Adottare il tradizionale controllo 4-20 mA, metodo di controllo singolo |
Protezione della valvola | la velocità può essere controllata, la funzione di apertura / chiusura flessibile, non ha alcun impatto sulla valvola | Velocità costante, hanno un impatto negativo sulla valvola e riducono la durata della valvola |
Precisione del controllo | Algoritmo di controllo adattivo, la velocità è regolabile, alta precisione di controllo | La velocità non è regolabile, bassa precisione di posizionamento |
Inventario dei pezzi di ricambio | Controllo di conversione di frequenza e funzione software, riducendo l'inventario dei pezzi di ricambio | La coppia tradizionale non è regolabile, deve mantenere un sacco di scorte di pezzi di ricambio |
Attuatori elettrici serie 2SA5… vs. attuatori elettrici importati
Elementi | 2SA5…Attuatori elettrici in serie | Attuatori elettrici domestici | ||
Configura il debug | Supporta il menu cinese e inglese, il debug è molto intuitivo, utilizzando la guida all'installazione per completare la configurazione più facilmente. | Menu in inglese o in altre lingue, il debug deve essere eseguito attraverso una formazione professionale. Difficile adattarsi | ||
Servizi post vendita | Apparecchiature di produzione avanzate, apparecchiature di prova avanzate, fornitura rapida di pezzi di ricambio, pezzi di ricambio a basso prezzo, servizio in tempo | gli accessori importati hanno un prezzo più alto, ritardo del servizio | ||
Profibus | Modbus RTU e Profibus dp ecc. | Mod bus RTU e Profibus dp ecc. | ||
Prezzo | Conveniente, prezzo basso | Alto prezzo | ||
Ogni Profitron può essere installato separatamente, indipendentemente dai prodotti fabbricati prima o dopo. La distanza massima dell'installazione split è di 3-10 metri (è necessario ordinare se eccede 10-1 OOO metri).
I seguenti ambienti devono adottare l'installazione fuoriuscita
1.La temperatura in loco è troppo alta
2.La vibrazione è eccessiva
3.Non è conveniente eseguire il debug di un filend test
4.Lo spazio di installazione non è abbastanza grande
Descrizione della valvola
Parametri del corpo valvola
Dimensione nominale (DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
Diametro sede valvola (dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
Coefficiente di flusso nominale (KV) | Posto unico | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
Manica | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
Pressione ammissibile (MPa) | Posto unico | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
Manica | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
Pressione nominale (MPa) | 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0 | |||||||||||||
Ratedtravel (millimetro) | 16 | 25 | 40 | 60 | 100 | |||||||||
Cofano | Forma standard (-17 ～ +250 ℃), forma ad alta temperatura (+250 ～ +450 ℃),Forma a bassa temperatura (-40 ～ -196 ℃), forma con tenuta a soffietto (-40 ～ +350 ℃) | |||||||||||||
Tipo di cofano | Compressione dei bulloni | |||||||||||||
Sigillaturaguarnizione | Riempitore in PTFE di tipo V, riempitivo in grafite flessibile di tipo V. | |||||||||||||
Materiale corporeo | Acciaio al carbonio (WCB, WCC), acciaio inossidabile (CF8, CF8M, CF3, CF3M, acciaio inossidabile duplex 2520) | |||||||||||||
Parametri di trim
Struttura | Bobina a stantuffo a sede singola, bobina a manicotto |
Caratteristiche di flusso | Lineare, ugualePercentage |
TrimMateriale | InossidabileSacciaio (304, 316, 316L) |
Indice di prestazione
Articolo | Valore indice | ||
% Errore di base | ±1.0 | ||
RitornoErrore% | 1.0 | ||
Mortozona% | 1.0 | ||
Errore traPunto iniziale e Punto finale% | Accendere | Punto di partenza±2.5 | FinePunto±1.0 |
Punto di partenza±2.5 | FinePunto±1.0 | ||
Spegni | Punto di partenza | ±1.0 | |
FinePunto | ±1.0 | ||
Valutatodifferenza di viaggio% | ≤1.0 | ||
Perdita L / h | 0,01% × capacità nominale della valvola | ||
Gamma regolabile R | 30：1 | ||
