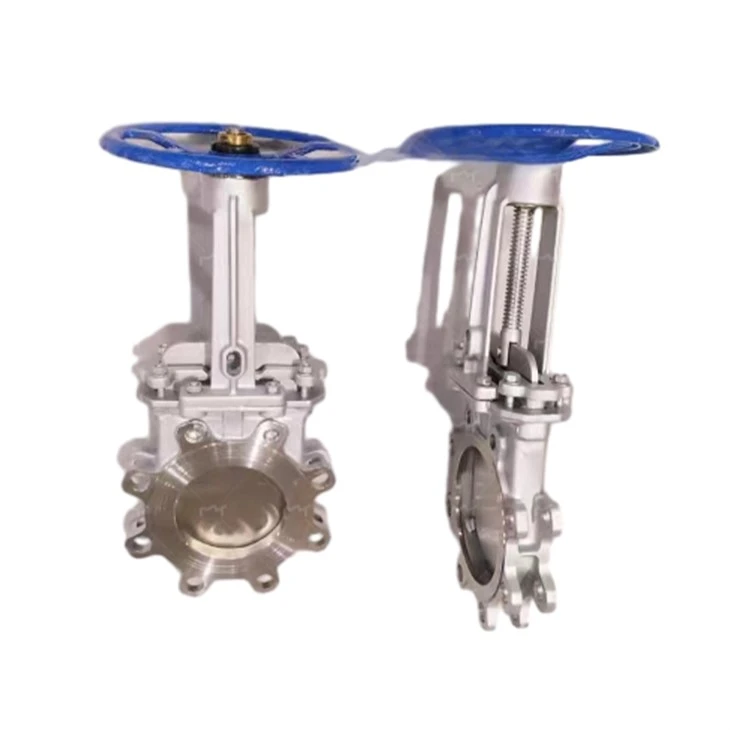

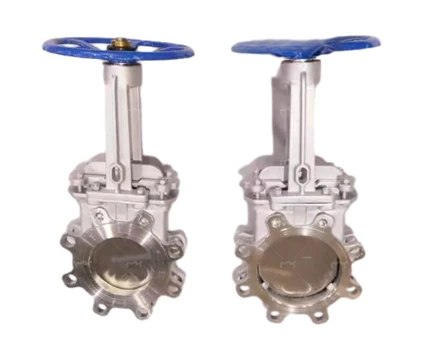

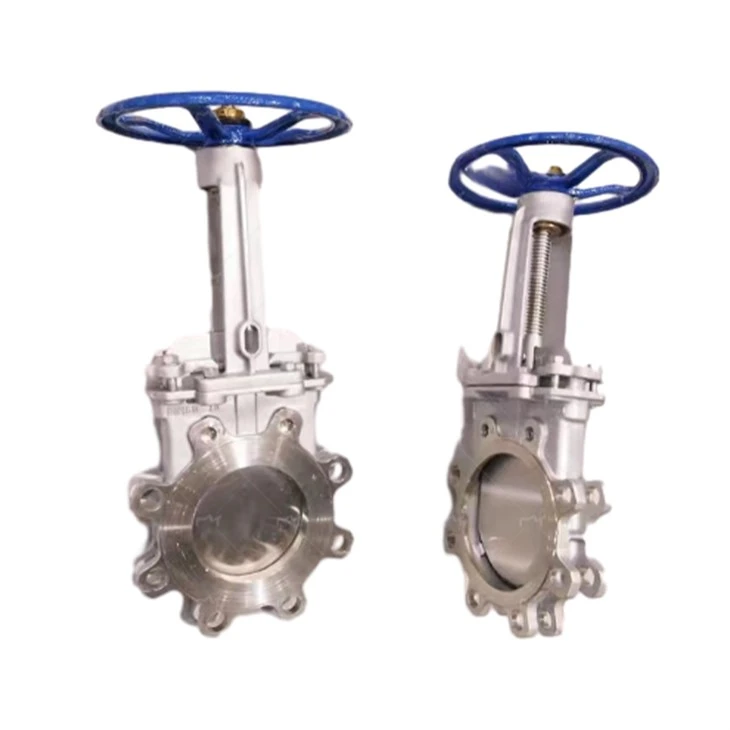

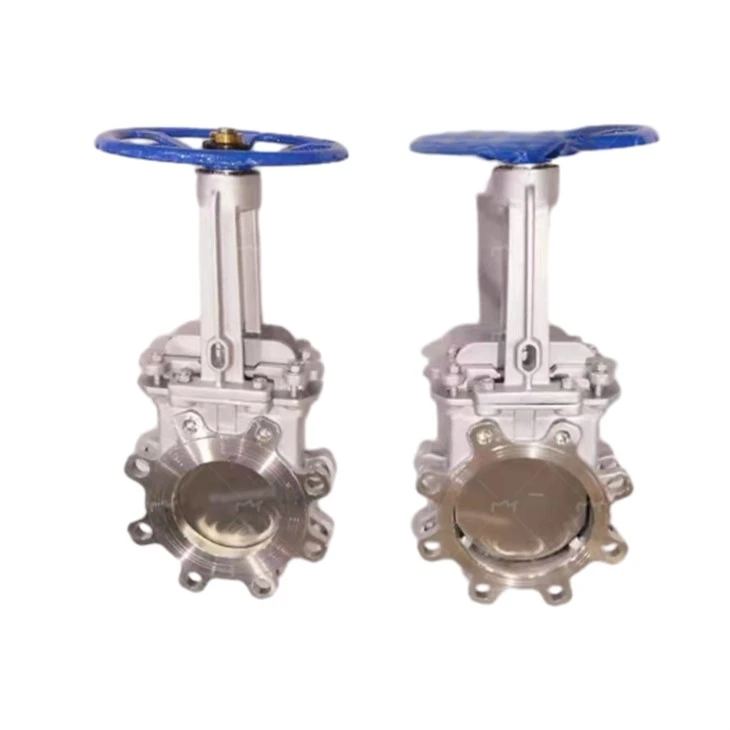

Valvola a saracinesca a coltello in acciaio inossidabile
Panoramica

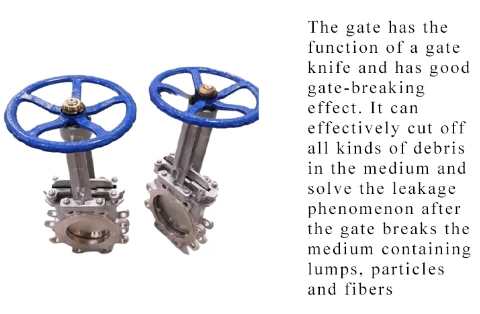

La valvola a ghigliottina, chiamata anche valvola a ghigliottina, valvola a ghigliottina, è adatta per tubi con particelle sospese, materiali in fibra come polpa, liquami, liquame di carbone, miscela di cemento e cenere e altri media. Si basa su un cancello a forma di lama in grado di tagliare materiali in fibra. Tagliare questi media. In realtà non c'è alcuna cavità nel corpo della valvola. La saracinesca si alza e si abbassa nella scanalatura della guida laterale e viene premuta saldamente contro la sede della valvola dalle alette nella parte inferiore. Se è necessaria una tenuta del fluido più elevata, è possibile utilizzare una sede della valvola con tenuta a forma di O. Sigillatura bidirezionale. A seconda della modalità di guida, è divisa in valvola a ghigliottina manuale, valvola a ghigliottina pneumatica e valvola a ghigliottina elettrica. La valvola a ghigliottina è leggera e flessibile nel funzionamento, di piccole dimensioni, con canale liscio, piccola resistenza al flusso, leggera, facile da installare e facile da smontare. La sua dimensione nominale è DN50~DN800 e può funzionare normalmente a una pressione di esercizio di 0,6 MPa~1,6 MPa e a una temperatura di esercizio inferiore o uguale a 100 gradi. Lavoro. La piastra della valvola a ghigliottina ha una funzione di taglio, che può raschiare via l'adesivo sulla superficie di tenuta e rimuovere automaticamente i detriti. La saracinesca in acciaio inossidabile previene le perdite di tenuta causate dalla corrosione.
Funzione: utilizzato principalmente per lo svuotamento e lo scarico del fluido nella tubazione.
Mezzi applicabili: polvere, polpa di liquame, liquami, fanghi di carbone, ceneri, miscela di scorie e acqua, ecc.
Applicazione: utilizzato principalmente per la preparazione del carbone, lo scarico della ganga e lo scarico delle scorie nelle centrali elettriche minerarie e può essere utilizzato anche per il trattamento delle acque reflue.

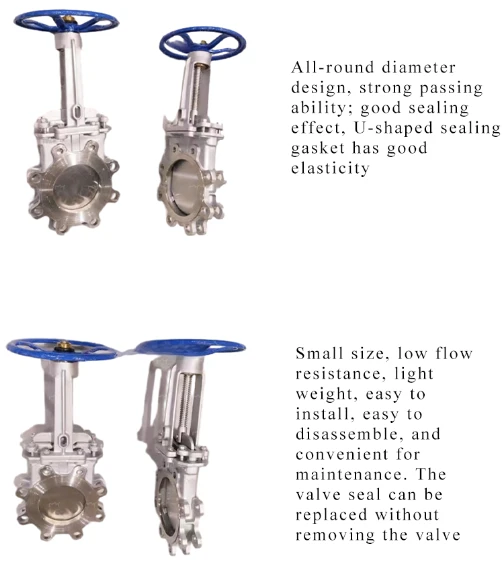

Caratteristiche: Questa valvola presenta i vantaggi di una struttura semplice e compatta, design ragionevole, risparmio di materiale leggero, tenuta affidabile, funzionamento leggero e flessibile, dimensioni ridotte, canale liscio, piccola resistenza al flusso, leggerezza, facilità di installazione e facile smontaggio, ecc.

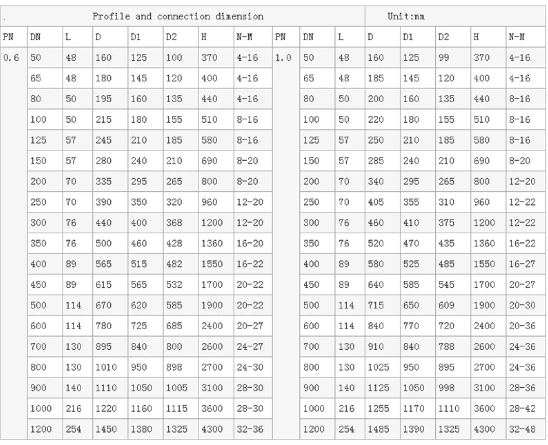

parametri tecnici
Nome del prodotto Valvola a saracinesca a coltello PZ73H, PZ73X, PZ73Y
Modello prodotto PZ73H, PZ73X, PZ73Y
Metodo di connessione: tipo wafer
Metodo strutturale: tipo a cuneo con stelo ascendente
Materiale del corpo valvola: acciaio fuso, acciaio al carbonio, acciaio inossidabile
Pressione nominale: {{0}}.6MPa, 1.0MPa, 1.6MPa, 2.5MPa, 150LB
Diametro nominale: DN50mm~DN2000mm NPS 2"~80"
Temperatura applicabile: -38 gradi ~1100 gradi (l'intervallo di temperatura specifico dipende dal materiale del materiale di tenuta e dalle proprietà del mezzo)
Flangia di collegamento: ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS
Materiale principale: CI, WCB, ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, CF8, CF8M, CF3, CF3M, 2Cr25Ni20
Forma di tenuta: sigillo metallico, sigillo morbido
Quantità di perdita: tenuta metallica: Classe D (liquido 0,1×DNmm3/s); Tenuta morbida: Classe A (perdite zero)
Accessori coordinati: flangia di montaggio
materiale delle parti
manutenzione
1. Non è consentito utilizzare il volantino, la maniglia e il meccanismo di trasmissione per il sollevamento ed è severamente vietata la collisione.
2. La valvola a ghigliottina deve essere installata verticalmente (ovvero, lo stelo della valvola è in posizione verticale e il volantino è in alto).
3. La valvola a saracinesca con valvola di bypass deve aprire la valvola di bypass prima dell'apertura (per bilanciare la differenza di pressione tra ingresso e uscita e ridurre la forza di apertura).
4. Le valvole a saracinesca con meccanismi di trasmissione devono essere installate secondo il manuale di istruzioni del prodotto.
5. Se la valvola viene utilizzata frequentemente per l'accensione e lo spegnimento, lubrificarla almeno una volta al mese.
