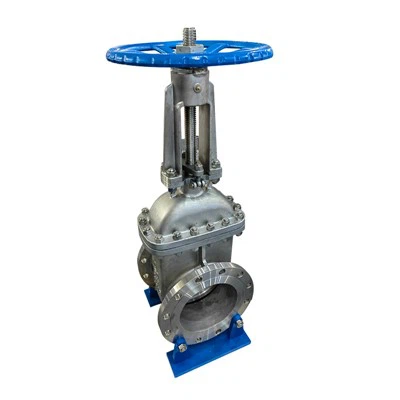

Valvola a saracinesca manuale DN300 CF8
Preparazione del modello
Rappresentazione del tipo di valvola a saracinesca: Z; Codici aggiuntivi per le valvole a saracinesca: WZ-rappresenta la valvola a saracinesca a soffietto, DZ-valvola a saracinesca per bassa temperatura, NKZ-valvola a saracinesca a vuoto, PZ-valvola a saracinesca a coltello;
La modalità di guida indica: manuale senza codice (solitamente omesso secondo le normative), 2-elettroidraulico, 3-ingranaggio a vite senza fine, 5-trasmissione ad ingranaggi conici, 6-pneumatico, { {5}}elettrico;
Il metodo di connessione indica: 4-connessione a flangia, 6-saldatura, 7-tipo wafer;
La forma strutturale indica: 0-porta elastica, 1-porta singola con cuneo a palo ascendente, 2-porta doppia con cuneo a palo ascendente, 3-porta singola parallela a palo ascendente, 4- Doppia anta parallela con asta rialzata, 5-Anta singola con asta nascosta a cuneo, 6-Anta doppia con asta nascosta a cuneo, 7-Anta singola parallela con asta nascosta, 9-Anta doppia parallela con asta nascosta cancello;
Materiale di tenuta: lavorazione diretta del corpo valvola W, lega T, gomma X, fluoroplastica F, acciaio inossidabile H-Cr, carburo di tungsteno Y, lega M-Monel;
Indicazione del grado di pressione: PN1.0-32Mpa, 16-1.6MPA indica una pressione di sedici chilogrammi, 150LB-1500LB indica la pressione in libbre standard americana, 5-63K indica la pressione giornaliera;
Materiali del corpo valvola: ferro grigio Z, ferro duttile Q, lega T, acciaio al carbonio C, acciaio inossidabile P 304, acciaio inossidabile R 316, cromo molibdeno V
introduzione
La parte di apertura e chiusura della valvola a saracinesca è la piastra della saracinesca. La direzione del movimento della saracinesca è perpendicolare alla direzione del fluido. La valvola a saracinesca può essere solo completamente aperta e completamente chiusa, ma non può essere regolata o strozzata. Il cancello ha due superfici di tenuta. Le due superfici di tenuta del modello di valvola a saracinesca più comunemente utilizzato formano una forma a cuneo. L'angolo del cuneo varia in base ai parametri della valvola, solitamente 50 gradi e 2 gradi 52' quando la temperatura media non è elevata. Il cancello della saracinesca a cuneo può essere realizzato in un tutt'uno, chiamato cancello rigido; può anche essere trasformato in un cancello che può produrre una leggera deformazione per migliorarne la lavorazione artigianale e compensare la deviazione dell'angolo della superficie di tenuta durante la lavorazione. Questo tipo di cancello La piastra è chiamato cancello resiliente.
Classificazione
In base alla configurazione della superficie di tenuta, può essere divisa in saracinesca a saracinesca a cuneo e saracinesca a saracinesca parallela. La valvola a saracinesca a cuneo può essere ulteriormente suddivisa in: tipo a saracinesca singola, tipo a saracinesca doppia e tipo a saracinesca resiliente; La valvola a saracinesca a saracinesca parallela può essere divisa in tipo a saracinesca singola. Tipo a piastra e tipo a doppia porta. In base alla posizione della filettatura dello stelo della valvola, può essere divisa in due tipologie: saracinesca a stelo ascendente e saracinesca a stelo non ascendente.
È necessario prestare attenzione ai seguenti aspetti durante l'installazione e la manutenzione delle valvole a saracinesca: Il volantino, la maniglia e il meccanismo di trasmissione non possono essere utilizzati per il sollevamento e la collisione è severamente vietata. Le valvole a saracinesca a doppia saracinesca devono essere installate verticalmente (ovvero, lo stelo della valvola è in posizione verticale e il volantino è in alto). Prima di aprire la valvola a saracinesca con una valvola di bypass, è necessario aprire prima la valvola di bypass (per bilanciare la differenza di pressione tra ingresso e uscita e ridurre la forza di apertura). Le valvole a saracinesca con meccanismi di trasmissione devono essere installate secondo il manuale di istruzioni del prodotto. Se la valvola viene utilizzata frequentemente per l'accensione e lo spegnimento, lubrificarla almeno una volta al mese.
Vantaggi
1. Piccola resistenza ai fluidi. Il canale di massa interno del corpo valvola è diritto, la massa scorre in linea retta e la resistenza al flusso è ridotta.
2. Il colpo d'ariete non è facile da verificarsi. Il motivo è il lungo tempo di spegnimento.
3. Forma semplice, lunghezza strutturale ridotta e buon processo di fabbricazione. Ambito di applicazione
4. Quando è completamente aperta, la superficie di tenuta è meno erosa dalla massa di lavoro rispetto a quella della valvola di arresto.
5. La forma del corpo è relativamente semplice e il processo di fusione è buono.
Caratteristiche
Peso leggero: il corpo è realizzato in ghisa nera duttile di alta qualità, che è circa dal 20% al 30% più leggera rispetto alle tradizionali valvole a saracinesca ed è facile da installare e mantenere.
Sede della saracinesca a fondo piatto: le valvole a saracinesca tradizionali spesso presentano corpi estranei come pietre, blocchi di legno, cemento, limatura di ferro, detriti, ecc. accumulati nella scanalatura sul fondo della valvola dopo che il tubo è stato lavato con acqua, che possono facilmente causare perdite dovute all'impossibilità di chiudere ermeticamente. Il fondo della valvola a saracinesca con tenuta elastica della sede adotta lo stesso design a fondo piatto della macchina per tubi dell'acqua, che non è facile da causare accumulo di detriti e consente al fluido di fluire senza intoppi.
Rivestimento complessivo in gomma: il cancello utilizza gomma di alta qualità per il rivestimento complessivo interno ed esterno. La tecnologia europea di vulcanizzazione della gomma di prima classe consente al cancello vulcanizzato di garantire dimensioni geometriche precise e il cancello in gomma e fusione duttile sono saldamente collegati e non sono facili da staccare e hanno una buona memoria elastica. acqua
Corpo valvola realizzato in fusione di precisione: il corpo valvola è realizzato in fusione di precisione e le precise dimensioni geometriche garantiscono la tenuta della valvola senza alcun lavoro di finitura all'interno del corpo valvola.
Vantaggi del prodotto
La resistenza al fluido è ridotta e la superficie di tenuta è meno spazzolata ed erosa dal mezzo.
L'apertura e la chiusura richiedono meno sforzo.
La direzione del flusso del fluido non è limitata e non si verificano disturbi del flusso o riduzione della pressione.
Ha una forma semplice, una lunghezza strutturale ridotta, un buon processo di produzione e un'ampia gamma di applicazioni.
Precauzioni
Non è consentito utilizzare il volantino, la maniglia e il meccanismo di trasmissione per il sollevamento ed è severamente vietata la collisione.
Le valvole a saracinesca a doppia saracinesca devono essere installate verticalmente (ovvero, lo stelo della valvola è in posizione verticale e il volantino è in alto).
Prima di aprire la valvola a saracinesca con una valvola di bypass, è necessario aprire prima la valvola di bypass (per bilanciare la differenza di pressione tra ingresso e uscita e ridurre la forza di apertura).
Le valvole a saracinesca con meccanismi di trasmissione devono essere installate secondo il manuale di istruzioni del prodotto.
Se la valvola viene utilizzata frequentemente per l'accensione e lo spegnimento, lubrificarla almeno una volta al mese.
Requisiti generali
1. Le specifiche e le categorie delle valvole a saracinesca a tenuta morbida devono essere conformi ai requisiti dei documenti di progettazione della tubazione.
2. Il modello della valvola a saracinesca con tenuta morbida deve essere indicato con i requisiti del numero standard nazionale. Se si tratta di uno standard aziendale, deve essere indicata la relativa descrizione del modello.
3. La pressione di esercizio della valvola a saracinesca a tenuta morbida deve essere maggiore o uguale alla pressione di esercizio della tubazione. Senza influenzare il prezzo, la pressione di esercizio che la valvola può sopportare dovrebbe essere maggiore della pressione di esercizio effettiva della tubazione. Entrambi i lati della valvola a saracinesca a tenuta morbida dovrebbero essere in grado di resistere quando è chiusa. 1,1 volte la pressione di esercizio della valvola senza perdite; quando la valvola è aperta, il corpo della valvola dovrebbe essere in grado di sopportare il doppio della pressione di esercizio della valvola.
4. Lo standard di produzione delle valvole a saracinesca con tenuta morbida deve indicare il numero dello standard nazionale su cui si basa. Se si tratta di uno standard aziendale, il documento aziendale deve essere allegato al contratto di acquisto.
