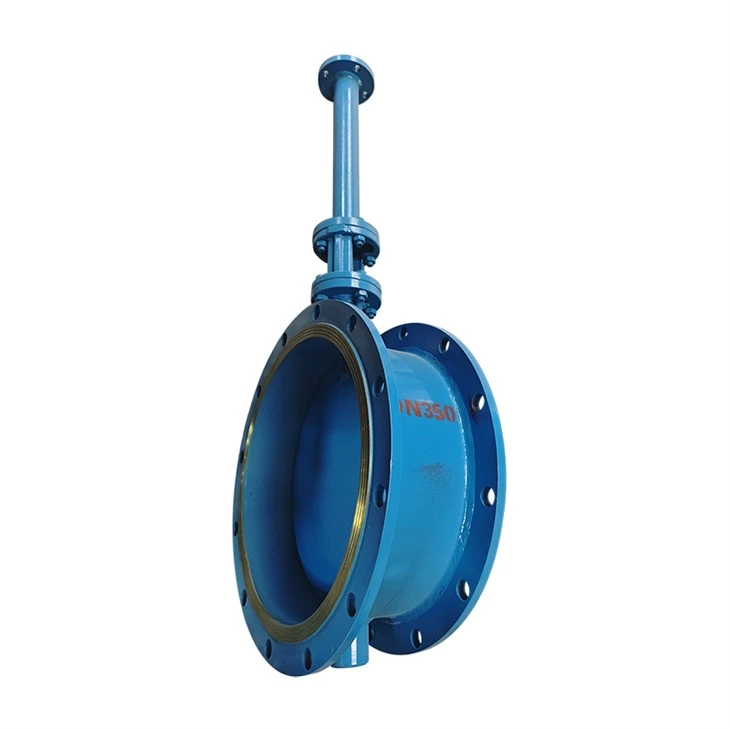

Valvola a farfalla smorzante gambo esteso
Panoramica del prodotto
La valvola a farfalla smorzante a stelo esteso è progettata per scenari di installazione speciali come pozzi profondi, reti di tubi sotterranei e tubi avvolti in strati di isolamento. Attraverso lo stelo della valvola esteso personalizzato (regolabile da 200 a 3000 mm), viene realizzato il funzionamento remoto di terra dell'apertura e della chiusura della valvola. Adotta una combinazione di sigilli duri in metallo multistrato e riempitivi di grafite, con una resistenza alla pressione di PN10, adatto a media come fogne, vapore e gas corrosivi, ed è ampiamente utilizzato in condizioni di lavoro complesse come reti municipali, petrolchimiche e termiche.
Vantaggi
Design personalizzato con stelo extra lungo
La lunghezza dello stelo può essere personalizzata secondo necessità (Gambo Modulare gambo stelo + stelo standard)
La superficie dello stelo è cromata o rivestita con strato PTFE per prevenire la corrosione e l'usura.
Adattabilità per l'installazione di Deep Well
Aggiunta della piattaforma operativa a terra, non è necessario per il funzionamento sotterraneo
Lo stelo della valvola può passare attraverso lo strato di isolamento per evitare di danneggiare la struttura dell'isolamento
Protezione a doppia sigillatura
Sede della valvola: acciaio inossidabile + anello di grafite flessibile, resistente alla temperatura a 400c
STEM: imballaggio di tipo V + Struttura di iniezione di grasso per prevenire perdite medi
Parametri tecnici
Articolo Valvola a farfalla smorzante gambo esteso
Diametro nominale dn 50- dn2000 (non standard può essere personalizzato)
Pressione nominale Pn 6- PN16
STEM ESTENSION RANGE 200mm -3000 mm (regolabile nelle sezioni)
Materiale del corpo in acciaio al carbonio (WCB), acciaio inossidabile 304/316
SEALIZZAZIONE FORMA DI SIGILTUZIONE/TILA MILAME (EPDM)
Acqua di media applicabile, vapore, gas di combustione, gas corrosivo debole
Temperatura media -20 c ~ +400 c
Metodo di connessione Tipo di flangia (GB, HG, ANSI Standards)
Livello di protezione IP65 (Polvere e Acqua Spray Proof)
Tensione di alimentazione AC380V/220V o DC24V
Istruzioni di installazione
Requisiti di supporto STEM
Quando la lunghezza dello stelo della valvola è maggiore di 1500 mm, è necessario installare una staffa del cuscinetto intermedio
La parte sotterranea dello stelo dovrebbe essere avvolta con nastro anticorrosivo (come il nastro di polietilene)
Punti chiave per la protezione della tenuta
Quando si attraversa il livello delle acque sotterranee, utilizzare una guarnizione di imballaggio a doppia ghiandola installa un coperchio di polvere all'uscita di terra per impedire l'ingresso di fango e sabbia
Precauzioni operative
Modello manuale: lubrificare regolarmente il filo dello stelo della valvola (una volta ogni trimestre)
Modello elettrico: impostare la coppia di protezione da sovraccarico inferiore o uguale all'80% del valore nominale
Guida alla selezione
Metodo di calcolo della lunghezza del polo Lunghezza totale=Definizione pozzo/Spessore strato di isolamento + altezza di funzionamento del terreno (consigliata maggiore o uguale a 300 mm)
Ambiente convenzionale: asta di acciaio al carbonio + placcatura cromata
Ambiente corrosivo: stelo in acciaio inossidabile 316L+ rivestimento PTFE
Ambiente ad alta temperatura: stelo in acciaio inossidabile 310S + lubrificazione della grafite
