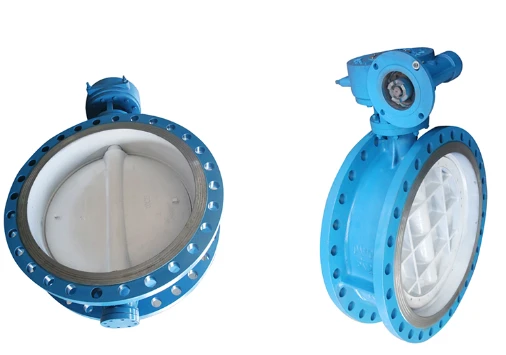

Valvola serranda Dn2000
Livello di pressione PN6-PN16 (-class150)
Temperatura di lavoro 20 gradi -200C
Metodo di connessione Morsetto, capocorda, flangia, saldatura
Panoramica
· La piastra della valvola adotta un design della struttura a tre eccentrici. Durante l'operazione di corsa completa di 90- gradi, non vi è attrito con la sede della valvola durante l'intero processo.
· Utilizzare la guarnizione di torsione invece della guarnizione di posizione per garantire stabilità a lungo termine e tenuta bidirezionale. Il livello di perdita ottimale può raggiungere la perdita zero.
· Adottando una struttura di tenuta interamente metallica, il livello di perdita è superiore ai requisiti API598 per le valvole con tenuta metallica.
· La sede della valvola è realizzata in metallo duro Stellite 21 con superficie saldata sul corpo valvola. La valvola può essere utilizzata in una gamma molto ampia di condizioni di lavoro, garantendo una lunga durata. Allo stesso tempo, non è necessario sostituire la sede della valvola e i costi di manutenzione sono bassi.
· Corpo valvola in fusione monopezzo, dimensioni scartamento conformi ai requisiti ISO5752ASME B16.10 e AP1609. Rispetto ad altri tipi di valvole, il montaggio è più semplice e flessibile.
· Adotta una struttura interamente metallica senza componenti di tenuta non resistenti al fuoco per ottenere una sicurezza antincendio intrinseca. Soddisfa i requisiti API 607.
·Design della struttura a tre eccentrici, con buona capacità di circolazione ed eccellenti caratteristiche di regolazione.
struttura a tre eccentrici
La prima eccentricità: lo stelo della valvola si discosta dalla linea centrale della superficie di tenuta; Seconda eccentricità: lo stelo della valvola è leggermente deviato rispetto alla mezzeria del tubo. Queste due eccentricità riducono notevolmente l'attrito tra il piattello e la sede della valvola; le valvole a farfalla ad alte prestazioni sono solitamente progettate con queste due eccentricità. La terza eccentricità: la forma geometrica della piastra a farfalla viene deformata per formare una struttura a cono inclinato, che non solo utilizza l'effetto camma originale, ma elimina anche ogni attrito tra la sede della valvola e la piastra a farfalla durante la corsa di 90 gradi, ottenendo la obiettivo di eliminare l’usura e garantire una perfetta tenuta. Scopo. Grazie al design della struttura vertebrale, non è necessario limitare la valvola durante il processo di chiusura. Il calcolo e la selezione dell'angolo di contatto della struttura tripla eccentrica garantiscono che la valvola non si blocchi. Allo stesso tempo, la funzione di tenuta della coppia garantisce che la coppia richiesta per la commutazione della valvola rimanga stabile durante l'uso, garantendo così una lunga durata.
Sedile in metallo resistente
La valvola a farfalla tripla eccentrica utilizza un anello di tenuta elastico in acciaio inossidabile installato sulla piastra della valvola per ottenere perdite pari a zero. La perdita zero si ottiene grazie all'elasticità della guarnizione della piastra della valvola. L'elasticità di questo anello di tenuta è generata dalla compressione e flessione radiale dell'anello di tenuta quando viene applicata una coppia allo stelo della valvola. La superficie di contatto tra l'anello di tenuta e la sede della valvola ha una struttura "cono nel cono" ed entrambi i coni sono coni obliqui. L'angolo di contatto tra l'anello di tenuta e la sede della valvola produce un leggero "effetto cuneo", che fa sì che l'anello di tenuta si muova dolcemente e si comprima radialmente. Grazie al contatto uniforme tra la sede della valvola e l'anello di tenuta e al movimento morbido della superficie di tenuta, la periferia della sede della valvola viene caricata uniformemente, ottenendo così l'interruzione più stretta con la coppia minima. L'elasticità generata dalla coppia fa sì che la valvola chiuda ermeticamente, indipendentemente dalla direzione del flusso o dalla pressione del fluido.
composizione del prodotto
Corpo valvola in fusione monopezzo Le dimensioni scartamento del corpo valvola in fusione monopezzo sono conformi ai requisiti ISO5752, ASME B16.10 e API609. Rispetto ad altri tipi di valvole, il montaggio è più semplice e flessibile.
Staffa di collegamento superiore La staffa di collegamento superiore adotta la flangia standard ISO5211 e può essere collegata direttamente a vari attuatori.
Stelo anti-esplosione Il design anti-esplosione standard del blocco esterno impedisce allo stelo della valvola di fuoriuscire e migliora la sicurezza della valvola.
Anello di tenuta metallico elastico L'anello di tenuta metallico elastico è installato sulla piastra della valvola e il fermo dell'anello di tenuta viene utilizzato per premerlo contro la piastra della valvola, il che non solo garantisce il fissaggio dell'anello di tenuta, ma garantisce anche una certa deformazione elastica. L'anello di tenuta è posizionato mediante perni di posizionamento sul bordo, facilitando la sostituzione dell'anello di tenuta. Il fermo dell'anello di tenuta dal design ispessito è dotato di più bulloni a esagono incassato per comprimere l'anello di tenuta e garantire che la resistenza dell'intera piastra della valvola sia più affidabile.
Guarnizione della baderna dello stelo La guarnizione della baderna dello stelo della valvola può adottare in modo flessibile una varietà di forme strutturali in base alle diverse condizioni di lavoro dei mezzi utilizzati dalla valvola. Il design dell'imballaggio può soddisfare i requisiti di basse emissioni. La forma di tenuta ha superato il test ISO 15848:1 Classe BH e la verifica AP622, compreso il dispositivo di lavaggio e il dispositivo di rilevamento della baderna e del cuscinetto. Il rilevamento delle perdite a diffusione soddisfa i più severi requisiti EPA e TALuft
Sede della valvola con tenuta metallica La sede della valvola con tenuta metallica è rivestita in lega di stellite per garantire la durata della valvola in varie applicazioni, comprese le alte temperature e le condizioni sporche. I sedili con rivestimento in lega di stellite sono standard su tutte le taglie.
Cuscinetti reggispinta ad alto ciclo Il dispositivo del cuscinetto reggispinta ad alto ciclo preme saldamente una rondella reggispinta ad alta durezza sull'albero per formare una rondella scorrevole centrale, prolungando così la durata di servizio.
Cuscinetto dello stelo Il cuscinetto lungo adotta un trattamento di indurimento superficiale per ridurre l'attrito dello stelo della valvola e ridurre la coppia. Adatto per mezzi sporchi o condizioni di lavoro dei polimeri, l'anello di protezione del cuscinetto può fornire un'eccellente protezione al cuscinetto e prolungarne la durata.
