Flangia Valvola di ritegno in acciaio inox
Valvola di ritegno del tipo a sollevamento
Design GB/T12235, coperchio della valvola imbullonato, disco della valvola di sollevamento
Panoramica
La valvola di ritegno si riferisce a una valvola le cui parti di apertura e chiusura sono dischi circolari e fanno affidamento sul proprio peso e sulla pressione del fluido per agire per bloccare il flusso inverso del fluido. Appartiene alla categoria delle valvole automatiche, note anche come valvole di ritegno, valvole unidirezionali, valvole di ritorno o valvole di isolamento. La modalità di movimento del disco della valvola è divisa in tipo di sollevamento e tipo di oscillazione. La struttura della valvola di ritegno è simile a quella della valvola a globo, tranne per il fatto che manca lo stelo della valvola che aziona il disco della valvola. Il fluido fluisce dall'estremità di ingresso (lato inferiore) e fuoriesce dall'estremità di uscita (lato superiore). Quando la pressione in ingresso è maggiore della somma del peso del disco della valvola e della sua resistenza al flusso, la valvola viene aperta. Al contrario, la valvola è chiusa quando il fluido rifluisce. La valvola di ritegno a battente ha un disco inclinato che può ruotare attorno al proprio asse e il suo principio di funzionamento è simile a quello della valvola di ritegno a sollevamento. Le valvole di ritegno vengono spesso utilizzate come valvole di fondo nei dispositivi di pompaggio dell'acqua per impedire il riflusso dell'acqua. Le valvole di ritegno e le valvole di arresto vengono utilizzate in combinazione per fornire un isolamento sicuro. Lo svantaggio è che la resistenza è grande e la tenuta è scarsa quando è chiuso.
Norme di selezione per valvole di ritegno
1. Al fine di prevenire il riflusso del fluido, è necessario installare valvole di ritegno su apparecchiature, dispositivi e tubazioni;
2. Le valvole di ritegno sono generalmente adatte per fluidi puliti e non sono adatte per fluidi contenenti particelle solide e ad alta viscosità;
3. In generale, le valvole di ritegno a sollevamento orizzontale devono essere utilizzate su tubazioni orizzontali con un diametro nominale di 50 mm;
4. La valvola di ritegno a sollevamento diretto può essere installata solo su tubazioni orizzontali;
5. Per la tubazione di ingresso della pompa dell'acqua è necessario utilizzare una valvola di fondo. La valvola di fondo è generalmente installata solo sul tubo verticale all'ingresso della pompa e il fluido scorre dal basso verso l'alto;
6. Il tipo di sollevamento ha una migliore tenuta e una maggiore resistenza ai fluidi rispetto al tipo oscillante. Il tipo orizzontale deve essere installato su tubi orizzontali, mentre il tipo verticale deve essere installato su tubi verticali;
7. La posizione di installazione della valvola di ritegno a battente non è limitata. Può essere installato su tubazioni orizzontali, verticali o inclinate. Se installato su una tubazione verticale, la direzione del flusso del fluido deve essere dal basso verso l'alto;
8. La valvola di ritegno a battente non deve essere trasformata in una valvola di piccolo diametro. Può essere trasformato in una pressione di esercizio molto elevata. La pressione nominale può raggiungere 42 MPa e il diametro nominale può anche essere molto grande, fino a 2000 mm o più. A seconda dei materiali del guscio e delle guarnizioni, può essere applicato a qualsiasi mezzo di lavoro e a qualsiasi intervallo di temperature di lavoro. Il mezzo è acqua, vapore, gas, mezzo corrosivo, olio, medicinali, ecc. L'intervallo di temperatura di funzionamento del mezzo è compreso tra -196--800 gradi;
9. La valvola di ritegno a battente è adatta per bassa pressione e grande diametro e la posizione di installazione è limitata;
10. La posizione di installazione della valvola di ritegno a farfalla non è vincolata e può essere installata su tubazioni orizzontali, oppure su tubazioni verticali o inclinate;

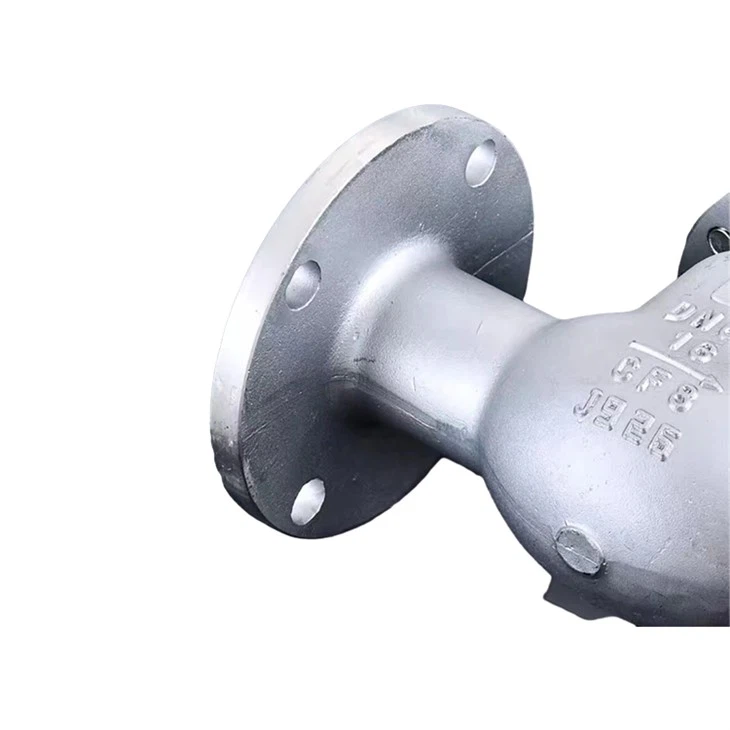

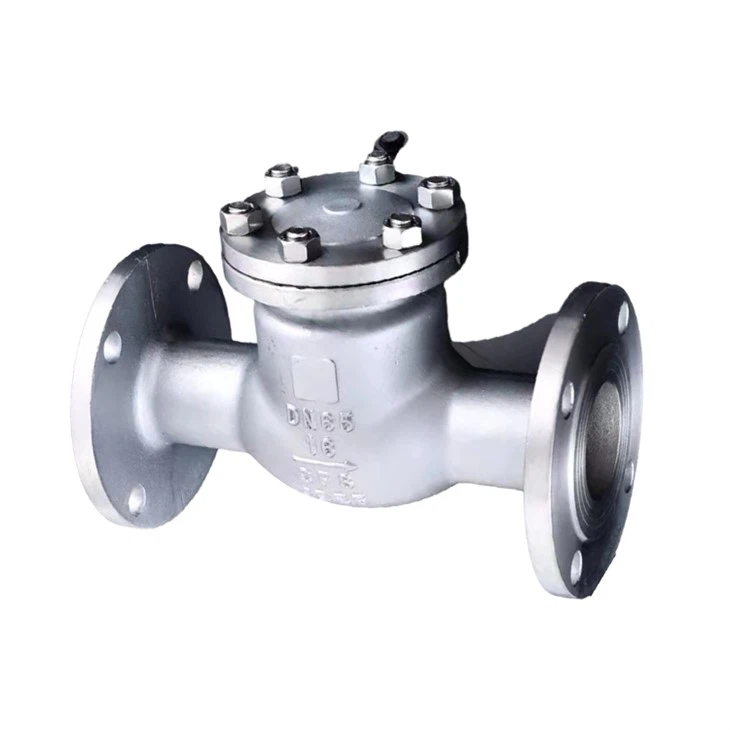

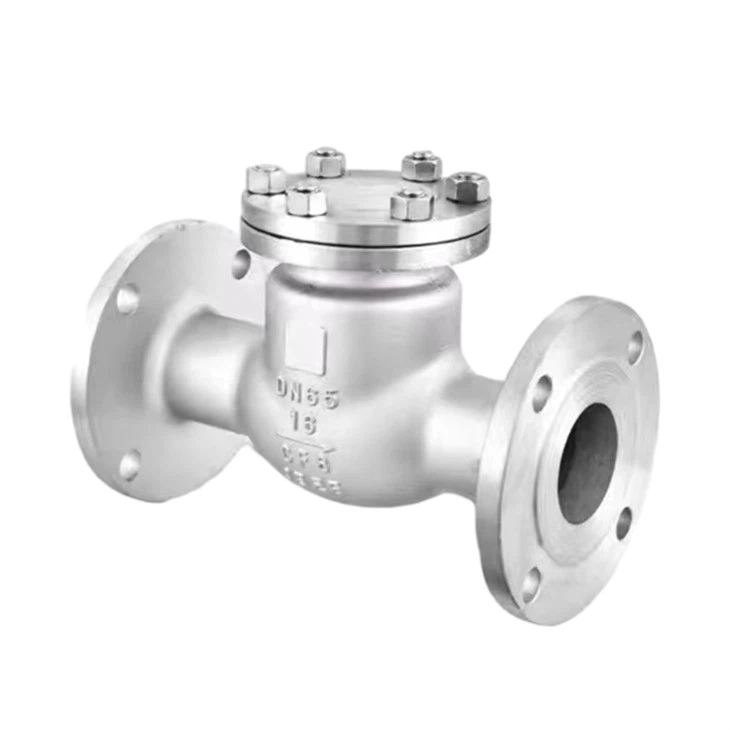

Esposizione del prodotto
