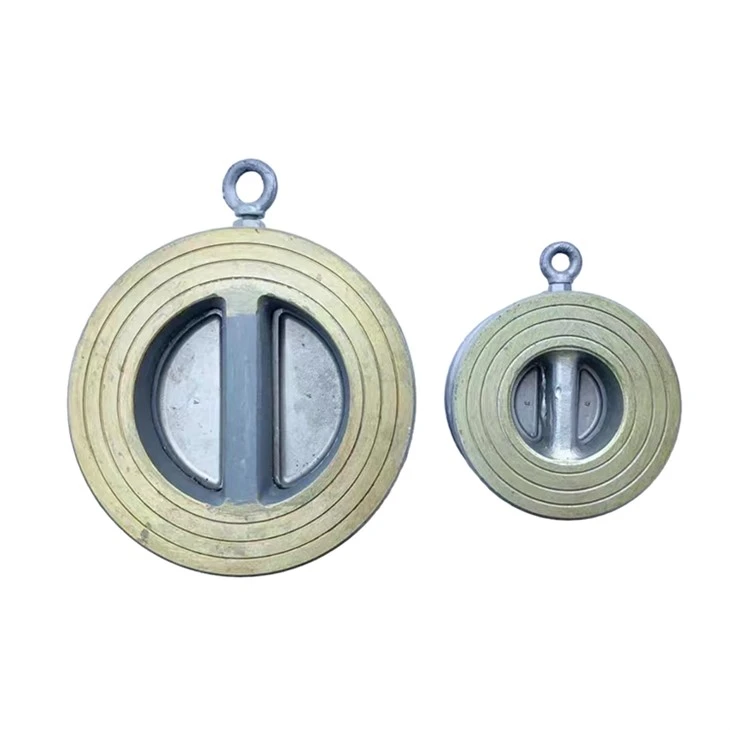

valvola di ritegno a doppio disco a farfalla
Introduzione al vantaggio
Caratteristiche del prodotto

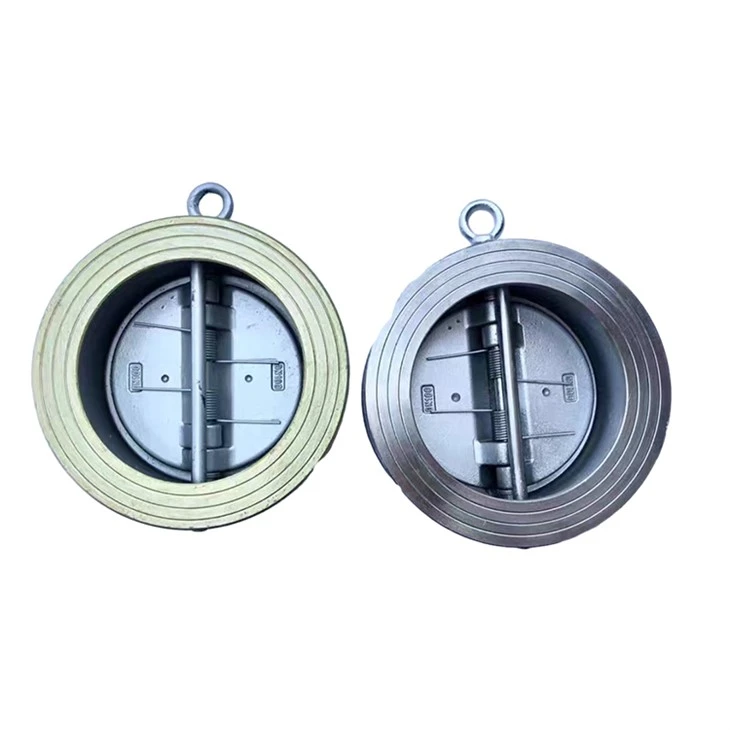

La valvola di ritegno è composta da un corpo valvola, un disco valvola, uno stelo valvola, una molla e altre parti. Adotta una connessione di tipo wafer e ha una struttura compatta. Poiché il disco della valvola ha una corsa di chiusura breve ed è caricato a molla, la velocità di chiusura è elevata, il che può ridurre il colpo d'ariete. Il prodotto ha le caratteristiche di dimensioni ridotte, leggerezza, azione sensibile, tenuta affidabile e facilità di installazione. Può essere installato orizzontalmente o verticalmente e può essere utilizzato in acqua, acidi deboli, alcali deboli, mezzi corrosivi, vapore, olio e altri mezzi. La tradizionale valvola di ritegno a battente H44 collegata a flangia presenta gli svantaggi di dimensioni ingombranti, grande resistenza ai fluidi, elevata pressione del colpo d'ariete quando la valvola è chiusa, difficoltà di installazione e manutenzione e breve tempo di utilizzo. In considerazione dei problemi esistenti nella tradizionale valvola di ritegno con struttura a flangia, la valvola di ritegno a battente a doppio disco wafer H76 ha le caratteristiche di lunghezza strutturale ridotta, dimensioni ridotte, leggerezza, chiusura rapida della valvola, bassa pressione del colpo d'ariete, facilità di installazione e bassa resistenza ai fluidi. , ha le caratteristiche di azione sensibile, buone prestazioni di tenuta, corsa breve del disco della valvola, piccolo impatto di chiusura della valvola, struttura complessiva semplice e compatta e lunga durata.
Concentrati e crea alta qualità
Principio di funzionamento
Può essere utilizzato anche su linee che alimentano sistemi ausiliari dove la pressione può superare la pressione del sistema. Le valvole di ritegno possono essere principalmente suddivise in valvole di ritegno a battente (rotanti secondo il baricentro) e valvole di ritegno a sollevamento (movibili lungo l'asse).
La funzione di questo tipo di valvola è quella di consentire al fluido di fluire in una sola direzione e impedire il flusso nella direzione opposta. Di solito questo tipo di valvola funziona automaticamente. Sotto la pressione del fluido che scorre in una direzione, il disco della valvola si apre; quando il fluido scorre nella direzione opposta, la pressione del fluido e il peso proprio del disco della valvola agiscono sulla sede della valvola, interrompendo così il flusso.
La valvola di ritegno a battente è dotata di un meccanismo a cerniera e di un disco della valvola simile a una porta che poggia liberamente sulla superficie inclinata del sedile. Al fine di garantire che il disco della valvola possa raggiungere ogni volta la posizione appropriata della superficie della sede della valvola, il disco della valvola è progettato nel meccanismo a cerniera in modo che il disco della valvola abbia spazio sufficiente per oscillare e faccia sì che il disco della valvola entri in contatto reale e completo con la valvola posto a sedere. Il lembo della valvola può essere realizzato interamente in metallo, oppure può essere rivestito con pelle, gomma o rivestimento sintetico sul metallo, a seconda delle esigenze prestazionali. Quando la valvola di ritegno a battente è completamente aperta, la pressione del fluido è quasi priva di ostacoli, quindi la caduta di pressione attraverso la valvola è relativamente piccola. Il disco della valvola di ritegno si trova sulla superficie di tenuta della sede della valvola sul corpo della valvola. Tranne che il disco della valvola può alzarsi e abbassarsi liberamente, il resto di questa valvola è come una valvola di arresto. La pressione del fluido provoca il sollevamento del disco della valvola dalla superficie di tenuta della sede della valvola. Il riflusso del fluido fa sì che il disco della valvola ricada nella sede della valvola e interrompa il flusso. A seconda delle condizioni di utilizzo, il disco della valvola può essere una struttura interamente metallica oppure può essere rivestito con un tampone di gomma o un anello di gomma sul telaio del disco della valvola. Come la valvola di arresto, anche il passaggio del fluido attraverso la valvola di ritegno di sollevamento è stretto, quindi la pressione che passa attraverso la valvola di ritegno di sollevamento è maggiore di quella della valvola di ritegno di sollevamento e il flusso della valvola di ritegno di sollevamento è meno limitato.

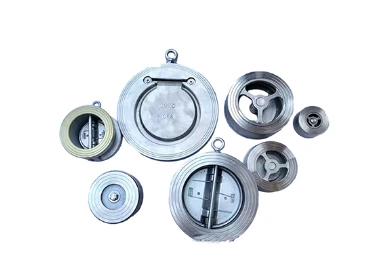

Classificazioni
In base alla struttura si possono dividere in tre tipologie:
valvola di ritegno di sollevamento, valvola di ritegno a battente e valvola di ritegno a farfalla:
1. Le valvole di ritegno di sollevamento sono divise in due tipi: verticale e orizzontale.
2. Le valvole di ritegno a battente sono divise in tre tipi: tipo a disco singolo, tipo a doppio disco e tipo a multidisco.
3. La valvola di ritegno a farfalla è diritta. Le valvole di ritegno di cui sopra possono essere suddivise in quattro tipi di forme di connessione: connessione filettata, connessione flangiata, connessione saldata e connessione wafer.
Classificazione per materiale
1. Valvola di ritegno in ghisa
2. Valvola di ritegno in ottone
3. Valvola di ritegno in acciaio inossidabile
4. Valvola di ritegno in acciaio al carbonio
5. Valvola di ritegno in acciaio forgiato
