Valvola a sfera on-off a tre vie
Principali parametri tecnici dell'attuatore
1. Alimentazione: trifase convenzionale 380V (50Hz) monofase 220V (50Hz) Trifase speciale 415V (50Hz, 60Hz) 440V (50Hz, 60Hz)
2. La temperatura ambiente è: -20 gradi ~+50 gradi .
3. Umidità relativa ambientale: non più del 90% (25 gradi).
4. Altitudine: non più di 1000 m.
5. Livello di protezione: IP67. (Vedi GB4208-2008 per i dettagli)
6. Ciclo di lavoro: ciclo di lavoro di breve durata, il tempo nominale è di 10 minuti
7. Requisiti delle condizioni di lavoro: nessuna condizione di forti vibrazioni.
Caratteristiche della valvola a sfera elettrica con tenuta metallica
1. Dal punto di vista del materiale, le valvole a sfera elettriche a tenuta dura utilizzano sedi valvole metalliche, principalmente acciaio inossidabile + carburo, con precisione di lavorazione e requisiti di tecnologia di processo relativamente elevati e un'ampia gamma di applicazioni. Possono essere utilizzati in condizioni di lavoro a temperatura normale, bassa temperatura e alta temperatura e alta pressione.
2. Dal punto di vista del meccanismo strutturale Le valvole a sfera elettriche a tenuta stagna possono resistere alle alte temperature, resistere all'usura e avere buone proprietà meccaniche. Lo svantaggio è che le prestazioni di tenuta di questo sigillo sono scarse. (In genere, si consiglia di utilizzare valvole a sfera a tenuta rigida per fluidi che contengono particelle solide o abrasive e hanno una temperatura superiore a 250 gradi.)
3. Dal livello di perdita della valvola Valvole a tenuta stagna: generalmente Classe V, fino alla Classe VI.
Valvola a sfera a tre vie
La valvola a sfera elettrica a tre vie è un nuovo tipo di valvola a sfera di commutazione a tre vie, che può essere utilizzata per controllare l'inversione, la divergenza o la confluenza dei fluidi in tre condutture. A seconda delle diverse strutture del nucleo sferico, può essere suddiviso in tipo T o tipo L. Tipo T elettrico La differenza tra la valvola a sfera a tre vie e la valvola a sfera elettrica a tre vie tipo L risiede principalmente nella differenza nella struttura interna. Non c'è differenza nell'aspetto! La valvola a sfera di tipo T può collegare tre tubazioni ortogonali tra loro e tagliare il terzo canale per dividere e unire il flusso, mentre la valvola a sfera di tipo L può collegare solo due tubazioni reciprocamente ortogonali e non può mantenere il flusso reciproco della terza conduttura allo stesso tempo. La connettività gioca solo un ruolo di distribuzione.

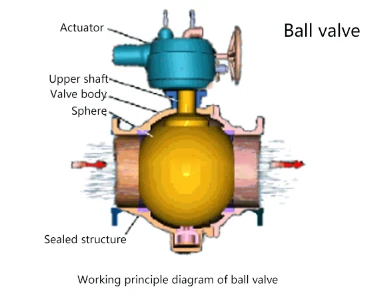

Il principio di funzionamento della valvola a sfera
La parte di apertura e chiusura della valvola a sfera è una sfera con un canale circolare, che ruota attorno ad un asse perpendicolare al canale. La sfera ruota con lo stelo della valvola per raggiungere lo scopo di aprire e chiudere il canale. La valvola a sfera deve essere ruotata solo di 90 gradi e una piccola coppia di rotazione per chiudersi ermeticamente. A seconda delle esigenze delle condizioni di lavoro, è possibile assemblare diversi dispositivi di azionamento per formare valvole a sfera con vari metodi di controllo, come valvole a sfera elettriche, valvole a sfera pneumatiche, valvole a sfera idrauliche, ecc.
Quando la valvola a sfera ruota di 90 gradi, l'ingresso e l'uscita dovrebbero presentare tutte superfici sferiche, chiudendo così la valvola e interrompendo il flusso del fluido.
Applicazione del prodotto
Qualifica di certificazione
