Attuatore elettrico a giro lineare
caratteristiche del prodotto
★Questo prodotto può accettare una varietà di segnali di ingresso come 0-10mA, 0-20mA, 4-20mA, 0-5V, 1-5V, {{5 }}v, ecc., utili per il collegamento con computer e strumenti di regolazione.
★Elemento di rilevamento feedback Un potenziometro in plastica conduttiva ad alte prestazioni con capacità di decomposizione 1/250 viene utilizzato per migliorare la precisione di controllo dell'attuatore.
★ Con funzione servo Il controllo automatico, manuale, soft manuale e hard manuale può essere realizzato senza servoamplificatore aggiuntivo.
★ Dotata di palleggiatore esterno. Il setter può essere cablato o wireless ed è conveniente impostare e regolare i parametri dell'attuatore senza modificare alcun cablaggio. Ad esempio: regolazione della gamma di corsa, selezione del segnale di ingresso, conversione dell'azione avanti e indietro, feedback della posizione del punto zero, correzione della gamma completa, impostazione dei limiti superiore e inferiore, ecc. e funzione di allarme.
★Con un ingresso di commutazione (segnale di contatto passivo) Come mano esterna, commutazione automatica.
★Con uscita di contatto del valore di commutazione multicanale (livello alto e basso regolabile) Sono allarme di spegnimento, allarme di coppia eccessiva, allarme limite superiore massimo, allarme limite inferiore massimo, uscita contatto di commutazione stato manuale e automatico e disconnessione del segnale di ingresso allarme.
★Quando viene immesso il segnale di spegnimento, può essere completamente aperto, completamente chiuso, mantenuto o impostato su qualsiasi valore compreso tra 0-100 percento dall'utente.
★I finecorsa superiore e inferiore sono utilizzati nell'hardware, in modo che l'attuatore abbia una doppia protezione.
★ Con la funzione manuale morbida, è più conveniente per la manutenzione e il debug.
★ Il segnale di ingresso e il segnale di uscita del feedback di posizione adottano la misura dell'isolamento fotoelettrico, che è conveniente per il collegamento con il computer superiore come il computer.
★ Il motore di azionamento adotta un motore reversibile CA ad alta potenza, che ha le caratteristiche di alta potenza e basso rumore.
★Il sistema ha la funzione di spegnersi automaticamente entro 6 secondi quando sono presenti corpi estranei nella valvola o il guasto del motore causa una coppia eccessiva.
★Secondo le esigenze degli utenti, questo attuatore può anche aggiungere la funzione di calcolo PID. Il suo segnale di ingresso può essere il segnale di cui sopra, che può essere selezionato arbitrariamente dall'utente.
★L'albero di uscita dell'attuatore lineare è dotato di una molla di compressione per garantire la forza di chiusura della valvola. La molla di compressione collabora con il finecorsa software e il finecorsa hardware per garantire la chiusura ermetica della valvola.
★Un interruttore di coppia può essere collegato all'attuatore a un quarto di giro per realizzare una protezione da sovraccarico. *Questa funzione può essere impostata arbitrariamente dall'utente all'interno dell'intera gamma di corsa.
Quarto di giro intelligente serie SKZ
|
Modello |
Spinta in uscita N |
Velocità mm/sec |
Corsa massima mm |
Potenza KW |
Alimentazione elettrica |
|
SKZA-16 |
1600 |
1.4 |
25 |
0.025 |
220 V CA 380 V CA |
|
SKZA-25 |
2500 |
1.4 |
25 |
0.025 |
|
|
SKZB-40 |
4000 |
2 |
60 |
0.06 |
|
|
SKZB-60 |
6000 |
2 |
60 |
0.06 |
|
|
SKZC-100 |
10000 |
2 |
100 |
0.12 |
|
|
SKZC-160 |
16000 |
2 |
100 |
0.12 |
|
|
SKZC-260 |
26000 |
1 |
100 |
0.20 |
|
|
SKZC-400 |
40000 |
1 |
250 |
0.20 |
Struttura del prodotto
Attuatore elettrico a giro lineare ordinario
Principali parametri tecnici del normale attuatore
|
Nome |
parametri tecnici |
|
Segnale di input |
Tipo di modulazione:0-10mA,4-20mA; Tipo on-off: segnale di contatto pulito di tipo trigger, segnale di contatto pulito di tipo pulsante |
|
Resistenza di ingresso |
250Ω |
|
Segnale di uscita posizione valvola |
Opzionale (0-10mA, 4-20mA, 0-10v, 1-5v, ecc.) |
|
Risoluzione |
Oltre il 0,5 percento |
|
Capacità di carico |
4-20mA时 Inferiore o uguale a 750Ω;0-10mA时 Inferiore o uguale a 1KΩ |
|
Ingresso, segnale di uscita |
Isolamento elettrico |
|
Sensibilità |
±(0.5-5 percento )FS |
|
Ripetibilità |
±1 percento, ±2,5 percento |
|
Errore di base |
±1 percento, ±2,5 percento |
|
Gamma di regolazione |
Zero virgola 0-50 percento, intervallo completo 50-100 percento |
|
Gamma di viaggio |
Serie SKZ 10-250mm scegli arbitrariamente;serie SKJ 0-90 grado scegli arbitrariamente |
|
Forza di uscita (momento) |
Serie SKZ 1600-40000N;Serie SKJ 20-25000Nm |
|
Uscita allarme |
Varie opzioni |
|
Tempo di viaggio completo |
SKZ serie 7-250S; Serie SKJ 25-280S/90 gradi |
|
Modalità azione |
Usa il setter per impostare per realizzare azioni positive e negative |
|
Il motore |
Motore AC reversibile |
|
Consumo di energia |
40-350W |
|
Alimentazione elettrica |
220 V/380 V CA ± 10 percento 50 Hz ± 2 percento |
|
Metodo di installazione |
|
|
Ambiente di lavoro |
Temperatura:-25~ più 70 gradi; Umidità: <85% senza gas corrosivi |
|
Consenti vibrazioni |
Al di sotto di 1,5 G (se esiste un ambiente di vibrazione speciale, può essere personalizzato in base alle esigenze dell'utente) |
|
Dimensioni della porta di cablaggio |
M20X1.5 |
|
Livello di protezione |
IP65, IP67 |
Principio di funzionamento
Gli attuatori elettrici elettronici intelligenti della serie SKZ, SKJ utilizzano 220 V monofase o 380 V CA trifase come potenza motrice e accettano segnali analogici da computer, regolatori o manipolatori per funzionare. L'unità di controllo elettronica è un localizzatore di posizione realizzato da un microcomputer a chip singolo, che a sua volta ha una funzione servo.
La serie SKZ aziona la cinghia di trasmissione alla puleggia passiva attraverso la rotazione del motore reversibile. La puleggia passiva e l'albero di uscita sono collegati con filettature trapezoidali. La rotazione della puleggia passiva fa muovere l'albero di uscita verso l'alto o verso il basso tramite il perno antirotazione. Attraverso la trasmissione ad ingranaggi del meccanismo di feedback al potenziometro di precisione.
La serie SKJ aziona la puleggia motrice attraverso la rotazione del motore reversibile e la cinghia sincrona viene trasmessa alla puleggia passiva e quindi convertita in una rotazione di 90 gradi o altro angolo dell'albero di uscita attraverso la vite senza fine e l'ingranaggio a vite senza fine. Utilizzare l'albero di retroazione fissato sulla parte superiore dell'albero di uscita per rilevare l'uscita e trasmetterla al potenziometro di precisione attraverso l'ingranaggio cilindrico. Il potenziometro di precisione adotta un potenziometro in plastica conduttiva con molla di ritorno.
Nella serie SKZ, la parte di retroazione è dotata di una molla aggiuntiva per far muovere liberamente la cremagliera su e giù e compensare lo spazio tra gli ingranaggi. Nella serie SKJ, a causa della funzione della molla di ritorno, viene annullato il gioco dell'ingranaggio cilindrico. I potenziometri consentono un contatto senza interruzioni.
La rotazione del potenziometro di precisione viene rinviata al localizzatore di posizione come segnale di apertura. Di conseguenza, il localizzatore di posizione confronta il segnale di apertura con il segnale di controllo dal computer superiore, quindi invia un comando di rotazione al motore per fare la differenza tra i due segnali. La deviazione viene ridotta e quando la deviazione viene rimossa, il posizionatore comanda al motore di fermarsi in quella posizione. Le impostazioni della corsa zero e della corsa completa sono determinate dal software e gli interruttori di fine corsa meccanici vengono utilizzati per la protezione secondaria dell'attuatore. Pertanto, l'impostazione del finecorsa meccanico deve essere all'interno del normale campo di corsa. Regolazione del finecorsa meccanico: serie SKZ regolare la posizione del microinterruttore, vedi (Figura 3).
Il tipo ordinario della serie SKJ e il tipo antideflagrante regolano la posizione dell'angolo della piastra limite, vedere (Figura 4)
Regolazione del localizzatore di posizione intelligente
(1) Caratteristiche principali
1. Utilizzando un microcomputer a chip singolo e componenti periferici, tutte le funzioni e i parametri possono essere impostati tramite un dispositivo di impostazione portatile o un dispositivo di impostazione wireless e la regolazione diventa molto semplice e precisa;
2. Isolamento elettrico tra segnale di ingresso e segnale di uscita posizione valvola;
3. Utilizzare il setter per impostare facilmente i limiti superiore e inferiore dell'attuatore;
4. Utilizzando il posizionatore, è conveniente realizzare gli effetti positivi e negativi dell'attuatore (è impostato su azione positiva quando esce dalla fabbrica);
5. Modificando il metodo di connessione di ① e i terminali sulla morsettiera del localizzatore (A), è conveniente selezionare l'uscita "hold" (①, ② i terminali non sono in cortocircuito) e l'uscita è il valore preimpostato (①, 2 terminali cortocircuito);
6. Quando il segnale di ingresso è disconnesso, il valore 'preimpostato' dell'uscita può essere impostato in anticipo utilizzando il setter entro l'intervallo di 0-100 percento;
7. È molto semplice e preciso utilizzare il setter per regolare il punto zero e l'intervallo completo dell'uscita della posizione della valvola, e può essere eseguito una volta, e l'installazione del potenziometro di feedback della posizione della valvola non deve essere precisa;
8. Quando nella valvola sono presenti corpi estranei che causano una coppia eccessiva (il segnale di posizione della valvola non cambia), il localizzatore di posizione disattiverà automaticamente l'alimentazione del servomotore dopo 8 secondi. (2) Metodo di connessione

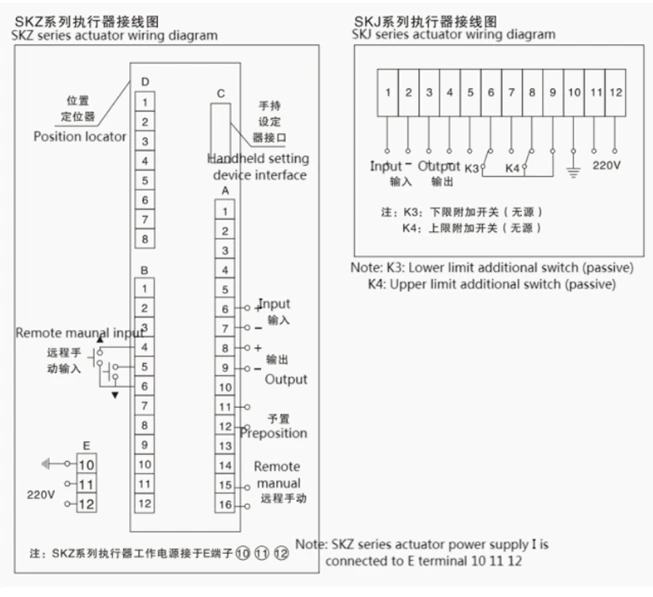

1. Collegare correttamente secondo lo schema elettrico sul localizzatore di posizione intelligente;
2. Aprire la piastra di copertura della porta di cablaggio del dispositivo di impostazione nella parte inferiore dell'attuatore e inserire la spina del cavo dati del dispositivo di impostazione portatile nella presa USB nella porta di cablaggio del dispositivo di impostazione (supporto hot plugging), (se dotato di impostazione del telecomando Non è necessario eseguire il secondo passaggio, basta allineare il posizionatore remoto con il posizionatore casuale nella parte inferiore dell'attuatore e operare entro 1 metro);
3. Dopo aver verificato che il cablaggio sia corretto, accendere l'alimentazione a 220V. Dopo alcuni secondi, le cifre sulla riga superiore visualizzano l'abbreviazione pinyin di "Tianyi" e le cifre sul dispositivo di impostazione portatile vengono visualizzate come scansione ed entrano nello stato di attesa della comunicazione.
