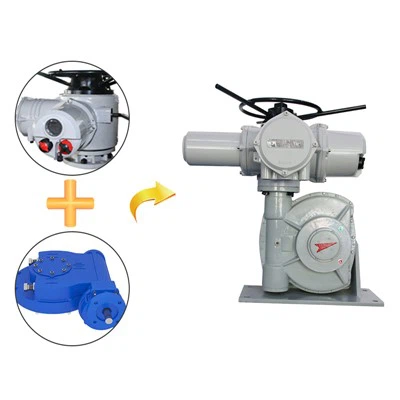

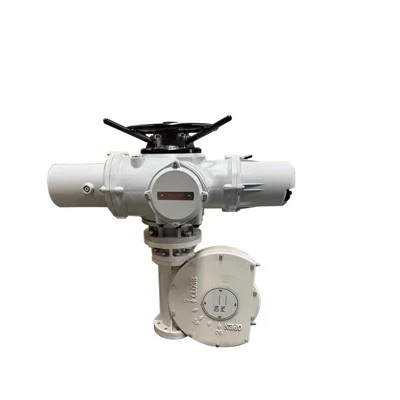

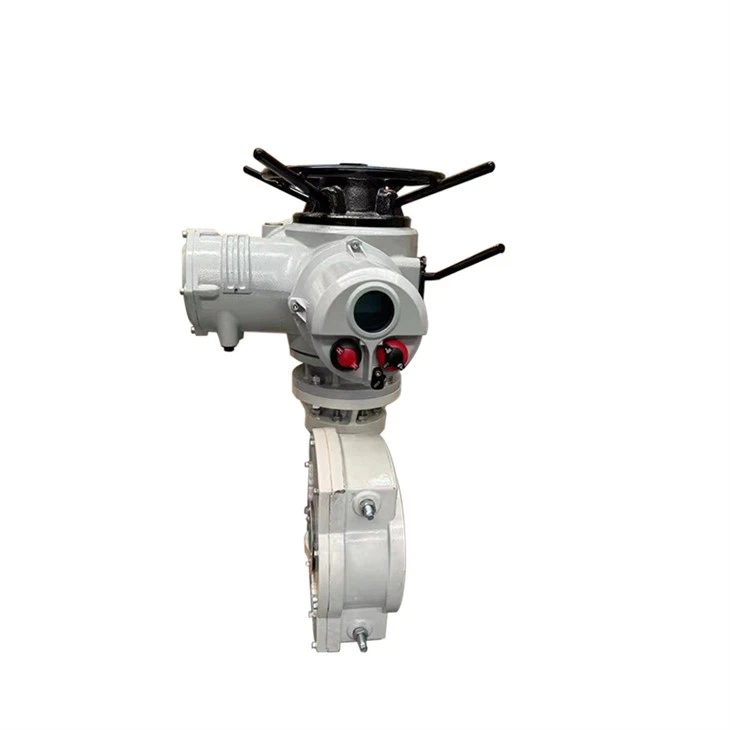

Attuatore elettrico IP68
Panoramica
L'attuatore elettrico intelligente è una nuova generazione di prodotti intelligenti. Chip integrati digitali avanzati su larga scala, sensori di coppia digitali professionali e sensori di spostamento digitali, funzionamento e visualizzazione del menu cinese completo e design strutturale meccatronico hanno creato le sue funzioni perfette, prestazioni eccellenti, leggero e bello, debug semplice e funzionamento conveniente. È più adatto per l'abbinamento con varie valvole per formare un'unità di esecuzione e viene utilizzato in sistemi di controllo automatico come elettricità, petrolio, acciaio, industria chimica, oleodotti e trattamento delle acque reflue. Può soddisfare sia i requisiti di controllo di regolazione frequente che quelli di controllo intermittente.
Caratteristiche principali
Adotta chip integrati digitali su larga scala, potenti e di alta precisione.
Design meccatronico, dimensioni ridotte e peso leggero.
Un sensore di pressione professionale viene utilizzato per misurare il valore della coppia dell'albero di uscita, migliorando così la precisione del valore di misurazione della coppia, con un tasso di errore inferiore o uguale al 5% e monitoraggio e visualizzazione dinamici. È possibile fornire allarmi di sovracoppia e stallo e il sensore di spostamento utilizza un codificatore assoluto e la posizione della valvola non verrà persa, il che può garantire alta precisione, usura zero, lunga durata, forte capacità anti-interferenza e nessun supporto per la batteria .
Le funzioni, le impostazioni dei parametri, il debug e il funzionamento elettrico in loco del dispositivo elettrico intelligente vengono tutti impostati tramite un controller a infrarossi portatile senza aprire il coperchio della scatola.
Display completo in cinese e caratteri, funzionamento basato su menu, intuitivo e chiaro, facile da imparare, comprendere e utilizzare.
Funzioni
★Funzione di protezione del limite di corsa
★Funzione di protezione del limite di coppia
★Funzione di contatto di indicazione dello stato
1) Limite intermedio
2) L'attuatore elettrico è in apertura
3) L'attuatore elettrico si sta chiudendo
4) L'attuatore elettrico è in funzione
5) Arresto locale 6) Controllo locale
7) Controllo remoto
8) Blocco apertura valvola
9) Interblocco di chiusura della valvola
10) Funzionamento del volantino
11) Intervento in coppia di apertura
12) Intervento di coppia in chiusura
13) Intervento di coppia durante la corsa
*Funzione di allarme valvola
1) Funzione di allarme di sovracoppia
UN. Coppia eccessiva in direzione di chiusura
B. Coppia eccessiva in direzione di apertura
2) Funzione di allarme inceppamento a. Inceppamento nella direzione di chiusura
B. Inceppamento nella direzione di apertura
★Controlla la funzione di allarme
1) Protezione allarme evento di emergenza (ESD).
2) Protezione dalla mancanza di segnale
★Funzione di allarme dell'attuatore elettrico
1) Protezione da surriscaldamento del motore
2) Protezione dal surriscaldamento della scatola di controllo
3) Protezione da guasto interno dell'alimentazione
4) Protezione dalla perdita di fase e dalla perdita di fase dell'alimentazione
5) Protezione da guasti interni del sistema
6) Protezione dalla perdita del segnale della posizione corrente della valvola
7) Allarme guasto cablaggio locale
* Funzione di protezione dall'inversione istantanea
* Funzione di selezione avanzamento/automantenimento del controllo locale
* Funzione di selezione della modalità di contatto
* Funzione di protezione interblocco esterna
* Funzione di protezione del controllo condizionale
* Funzione di protezione del controllo a due linee
* Funzione di protezione del bypass di coppia
* Funzione di protezione da sovraccarico ESD
* Funzione di impostazione dell'interruzione
* Funzione di contatto di indicazione aggiuntiva
* Funzione di impostazione del telecomando
* Funzione di visualizzazione dell'attuatore elettrico intelligente
* Funzione di valutazione automatica della sequenza di fase dell'alimentazione trifase
Dati tecnici
*Segnale di ingresso: segnale analogico
a.4-20impedenza di ingresso mA.CC 250 Ω
b.0-10impedenza di ingresso mA.CC 250 Ω
Segnale di commutazione
*Segnale di feedback della posizione della valvola del segnale di uscita: 4-20impedenza di carico mA.CC inferiore o uguale a 750 Ω
*Zona morta 0.1-9.9%
l'impostazione predefinita regolabile è inferiore o uguale a 0,5%
*Limite intermedio
L'intervallo di impostazione del limite aperto è 40%-100%
L'intervallo di impostazione del limite di chiusura è 0% ~ 60%
*Tempo di funzionamento vietato 0~ 99 secondi regolabile
*Alimentazione: tensione trifase a tre fili: 220 V, 380 V, 415 V, 440 V, 460 V.
Voltaggio conversione frequenza 220V, 380V Frequenza: 50/60Hz
*Livello di protezione della custodia: IP68
*Livello antideflagrante: telecomando a sicurezza intrinseca di tipo IblIBT4
L'attuatore elettrico intelligente è di tipo antideflagrante dIBT4, dIICT4
*Capacità contatto in uscita: 220V.AC. 5A; 30 V CC, 5 A
*Utilizzare le condizioni ambientali
Temperatura ambiente: -25-+70C (tipo antideflagrante: -20~+60 gradi)
Umidità relativa: 5%~98%;
Pressione atmosferica: 86~106kPa: Mezzo aereo: non sono presenti gas corrosivi nell'aria circostante.
*Indice anti-interferenza: a. Campo magnetico esterno Inferiore o uguale a 400 A/m, 50 Hz
B. Interferenza di modo comune 250 V, 50 Hz c.
Segnale CA di interferenza in modalità serie con valore effettivo di 1 V, frequenza di 50Hz, fase 0~360 gradi
D. Scarica elettrostatica: 4kV e.
Gruppo di impulsi elettrici transitori veloci: fine alimentazione 1000 V; Estremità di ingresso del segnale: 500 V.
F. Interferenza in radiofrequenza: frequenza 80-1000MHz, intensità del campo di prova 3 V/m, distanza 1 m
G. Interferenza da sovratensione: 1kV
