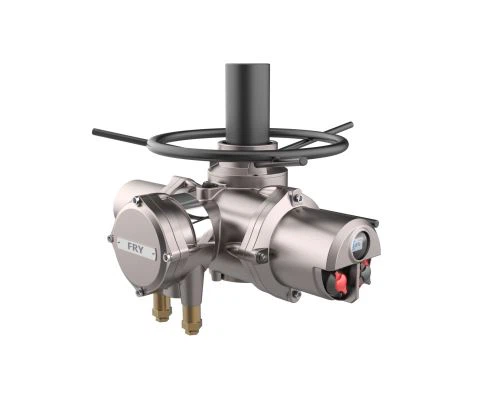

FRYQ-Attuatore elettrico multigiro
L'attuatore elettrico avanzato, intelligente e non invasivo può offrire diverse opzioni come multigiro, giro parziale e giro lineare.
◆Costruzione robusta, con doppia sigillatura e protezione anti-acqua e polvere (IP67/IP68-2m, 48 ore) in modo efficace quando viene archiviata la connessione.
◆Attuatore con alimentazione trifase, monofase e in corrente continua
◆Come meccanismo di registrazione dati integrato nella funzione standard
◆Compatibile con lo standard IrDATM. Effettuare l'analisi locale e remota sull'attuatore tramite il software PC insight.
◆Funzioni concise, facili da controllare e di indicazione
◆Schermata di visualizzazione testo multilingue che mostra lo stato e l'impostazione
◆Semplice controllo della coppia e della posizione, che migliora l'affidabilità
◆Flessibilità di controllo e indicazione completi
◆Specifica opzionale del tipo resistente all'acqua e antideflagrante
◆Gamma di uscita della coppia diretta 35 Nm (25 Ibf ft)-3000 Nm (2200 Ibf ft)
Attuatore elettrico FRYT a leva parziale
◆Costruzione robusta, con doppia sigillatura e protezione anti-acqua e polvere (IP67/IP68-2m, 48 ore) in modo efficace quando viene archiviata la connessione.
◆Trasmissione diretta quarto di giro
◆Attuatore con alimentazione trifase, monofase e in corrente continua
◆Schermata di visualizzazione testo multilingue che mostra lo stato e l'impostazione
◆Come meccanismo di registrazione dati integrato nella funzione standard
◆Compatibile con lo standard IrDATM. Effettuare l'analisi locale e remota sull'attuatore tramite il software PC insight.
◆Funzioni concise, facili da controllare e di indicazione
◆Semplice controllo della coppia e della posizione, che migliora l'affidabilità
◆Flessibilità di controllo e indicazione completi
◆Specifica opzionale del tipo resistente all'acqua e antideflagrante
◆Gamma di coppia in uscita diretta 50 Nm(37 Ibf ft)-2000Nm(1476 Ibf ft)
FRYQ+BW-Attuatore elettrico a quarto di giro
L'attuatore a giro parziale IQ+BW raggiunge il funzionamento on-off di 90 gradi sul diametro grande e sulla coppia della valvola a farfalla e della valvola a sfera aggiungendo una doppia riduzione basata sulla struttura dell'attuatore multigiro IQ e l'intervallo di coppia è di 1000 Nm{{ 6}}Nm.
◆Costruzione robusta, con doppia sigillatura e protezione anti-acqua e polvere (IP67/IP68-2m, 48 ore) in modo efficace quando viene archiviata la connessione.
◆Attuatore con alimentazione trifase, monofase e in corrente continua
◆Come meccanismo di registrazione dati integrato nella funzione standard
◆Compatibile con lo standard IrDATM. Effettuare l'analisi locale e remota sull'attuatore tramite il software PC insight.
◆Funzioni concise, facili da controllare e di indicazione
◆Schermata di visualizzazione testo multilingue che mostra lo stato e l'impostazione
◆Semplice controllo della coppia e della posizione, che migliora l'affidabilità
◆Flessibilità di controllo e indicazione completi
◆Specifica opzionale del tipo resistente all'acqua e antideflagrante
Attuatore elettrico FRYQ+VE-giro lineare
Approfittando di tutti i meriti dell'attuatore FRYQ, FRYQ+VE possiede il sistema di trasmissione di uscita lineare e l'uscita di spinta regolata può raggiungere 100 KN
◆FRYQ18 (AC380V) rotazione lineare: spinta massima 20.000 N, intervallo di corsa 10 mm-100 mm
◆FRYQ18 (AC220V) rotazione lineare: spinta massima 10.000 N, intervallo di corsa 10 mm-100 mm
◆FRYQ25 (AC380V) rotazione lineare: spinta massima 100.000 N, intervallo di corsa 40 mm-100 mm
◆FRYQ25 (AC220V) rotazione lineare: spinta massima 50.000 N, intervallo di corsa 40 mm-100 mm
◆ Rotazione lineare FRYT: spinta massima 6400 N, intervallo di corsa 10 mm-16 mm (si applica ai requisiti di alta precisione e distanza di corsa breve)
Indicatori tecnici
★ Regolazione dei tempi: gli orari di avvio possono raggiungere 600 volte/ora;
★ Livello di isolamento del motore: F;
★ Sistema di funzionamento del motore: S2;
★ Limite di errore di base: inferiore o uguale a ±1,0%;
★ Differenza di rendimento: inferiore o uguale a 1,0%;
★ Errore di ripetibilità del meccanismo di controllo della corsa: inferiore o uguale a 1,0%;
★ Livello di protezione: IP67 (IP68 opzionale);
★ Tipo antideflagrante: grado antideflagrante ExdⅡBT4. ALIMENTAZIONE ELETTRICA
★ Voltaggio: monofase 220VAC, 50/60Hz; trifase 380VAC±10%, 50/60Hz;
★ Tolleranza: frequenza ±1%; contenuto armonico<5%. ENVIRONMENTAL CONTITIONS
★ Temperatura ambiente: -30 gradi -+70 gradi;
★ Umidità relativa: inferiore o uguale al 95%; Attuatore elettrico FRY
★ Pressione atmosferica: 86kPa-106kPa.
★ Temperatura ambiente: -10 gradi -+45 gradi;
★ Umidità relativa: inferiore o uguale all'85% in una stanza ventilata, l'aria circostante non contiene sostanze nocive che corrodono il prodotto.
>Profibus DP
>ModbusRTU
>Bus di campo FF Faundation
>Cervo maschio
>Controllo della comunicazione Bluetooth (opzionale)
Protocollo di comunicazione Hart
La comunicazione HART utilizza un metodo di comunicazione half-duplex, caratterizzato dalla realizzazione della comunicazione del segnale digitale sulla linea di trasmissione del segnale analogico esistente, che è un prodotto transitorio durante la transizione dal sistema analogico al sistema digitale, quindi ha un forte mercato la competitività si è sviluppata rapidamente. HART prevede una serie di comandi che funzionano in base alla modalità di comando.
Protocollo di comunicazione Profibus
Il 15 marzo 1996 Profibus è stato approvato come standard europeo, ovvero il prodotto è stato accettato dai tablet generali nel mercato mondiale e la sua quota di mercato occupa la posizione S nel mercato europeo; tecnicamente Profibus soddisfa i dati di campo del processo produttivo. L'importante requisito della conservabilità, da un lato, copre i requisiti di comunicazione nel campo dei sensori/attuatori e, dall'altro, ha tutte le funzioni di comunicazione di rete nel campo a livello di unità, quindi Profibus è diventato un de standard di fatto riconosciuto a livello internazionale.
Profibus è uno standard di bus di campo internazionale, aperto e indipendente dal produttore.
Utilizzato principalmente nelle seguenti aree.
(1) Automazione della produzione: produzione automobilistica (robot, linee di assemblaggio, linee di stampaggio, ecc.), fabbricazione della carta, tessile, ecc.
(2) Automazione del controllo di processo: industrie petrolchimiche, farmaceutiche, del cemento, alimentari, della birra e altre.
(3) Elettricità: produzione, trasmissione e distribuzione di energia.
(4) Edifici: condizionatori, ventilatori, illuminazione. (5) Traffico ferroviario: sistema di segnaletica.
Il sistema Profibus adotta la modalità di connessione fisica RS-485 e la velocità di trasmissione dei dati è opzionale da 9,6 KB/s a 12 Mb/s. Il numero massimo di dispositivi slave che possono essere collegati a ciascun segmento di rete è 32. Quando il numero di dispositivi è superiore a 32, o quando si espande la portata della rete, è necessario utilizzare ripetitori per connettere diversi segmenti di rete. Le caratteristiche dei cavi di classe A specificate dallo standard Profibus sono le seguenti:
Impedenza caratteristica: 135~165Ω
Capacità del cavo:<30PF/m
Resistenza del circuito: 0,64 mm
Cable core section: >00,34 mm², dimensione cavo AWG22
Strato schermante: rete di rame o schermatura in tessuto e lamina
Protocollo di comunicazione Modbus
Modbus è stato pubblicato nel 1979 per la comunicazione tramite controllori logici programmabili (PLC). Modbus è diventato lo standard industriale per i protocolli di comunicazione in campo industriale
ModbusRTU
Modbus RTU è un protocollo bus di campo relativamente semplice per la comunicazione semplice tra la stazione di controllo master e gli slave (sensori attuatori).
Tutti gli accessi ai dati di processo e l'assegnazione di tutti i parametri dell'attuatore sono supportati dalla connessione slave Modbus RTU nel FRY. Inoltre, è possibile leggere le informazioni sull'attuatore. Come nel caso di Profibus, il collegamento fisico avviene tramite RS-485 o cavi in fibra ottica.
ModBus TCP/IP
Uguale alla funzionalità di Modbus RTU Il collegamento fisico avviene tramite un connettore M12 esterno.
