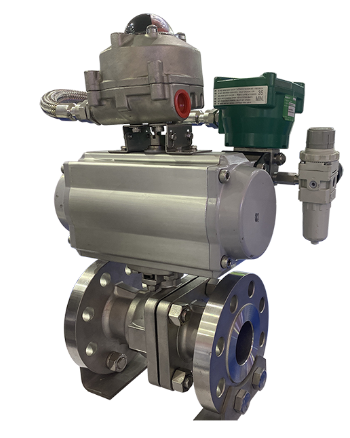

Valvola a sfera in acciaio inossidabile ANSI pneumatico
Struttura del prodotto
Corpo valvola in acciaio inossidabile
Casting di precisione: il corpo della valvola è formata integralmente, la parete interna è lucidata allo specchio (RA inferiore o uguale a 0,6 μm), la resistenza al flusso viene ridotta e il residuo medio viene eliminato.
Faccia di fine flangia: la flangia della flangia rialzata RF/FF Flange di saldatura piatta è facoltativa, la faccia di sigillatura è rivestita con carburo STL e la vita di resistenza all'erosione è aumentata di 3 volte.
Sistema di attuatore pneumatico
Tipo di attuatore: restituzione a doppia recitazione/molla (recitazione singola) è facoltativo e l'interfaccia standard è supportata.
Controllo intelligente: posizionatore di protezione IP67 integrato, supporta il feedback del segnale 4-20 mA/modbus e l'accuratezza dell'apertura è di ± 0,5%.
Soluzione doppia guarnizione metallica/guarnizione morbida
Sigillo in metallo: sfera in carburo di tungsteno + sede della valvola stellite, resistenza alla temperatura 450c, resistenza alla pressione
Classe600, perdita zero (grado Ansivi).
Sigillo morbido: sedile della valvola composita PTFE+grafite, -196c Seal di temperatura ultra -bassa, certificazione del grado alimentare FDA.
Parametri tecnici
Design Standard ASME B16.34, API 608
Livello di pressione Classe150/300/600
Materiale del corpo valvola 304/316L Acciaio inossidabile (acciaio duplex opzionale)
Metodo di connessione Flangia RF, saldatura di testa (BW), thread (NPT)
Media a vapore applicabile, acido forte/alcali, gas liquefatto, sospensione alimentare
Livello di perdita ANSI VI (tenuta morbida), IV (sigillo duro)
Pressione della sorgente di gas 0,4 ~ 0,7 MPA (tipo ad alta pressione personalizzabile)
Risolvi i problemi del settore
Industria chimica
Sfide: i media altamente corrosivi come il cloro-alcali e il recupero dello zolfo possono facilmente causare la ruggine e il fallimento delle valvole.
Soluzione: corpo a valvola in acciaio inossidabile 316L + guarnizione metallica, standard NACE MR0103 passato, resistente alla corrosione.
Cibo e prodotti farmaceutici
Sfide: devono essere evitati elevati requisiti di igiene dei media, contaminazione incrociata.
Soluzione: lucidatura specchio + design completo.
Oceano
Sfida: l'ambiente ad alta spruzzatura salina accelera l'ossidazione dei metalli e le guarnizioni sono soggette a fallimenti.
SOLUZIONE: anello di tenuta inossidabile a carbonio ultra-basso + anello di tenuta EPDM.
SELEZIONE
Conferma il tipo di media: contenuto di particolato corrosivo/non corrosivo.
Determinare i parametri operativi: pressione, temperatura, requisiti di flusso (foro completo o foro ridotto).
Selezionare l'attuatore: requisiti di feedback del segnale, livello a prova di esplosione, livello a doppio azione, a prova di esplosione.
Adattatore Flange Standard: abbina lo standard nazionale/standard americano/standard tedesco secondo l'interfaccia della pipeline.
