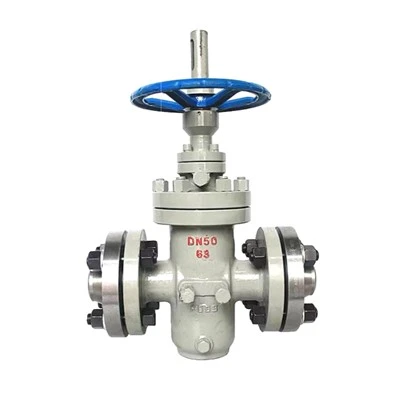

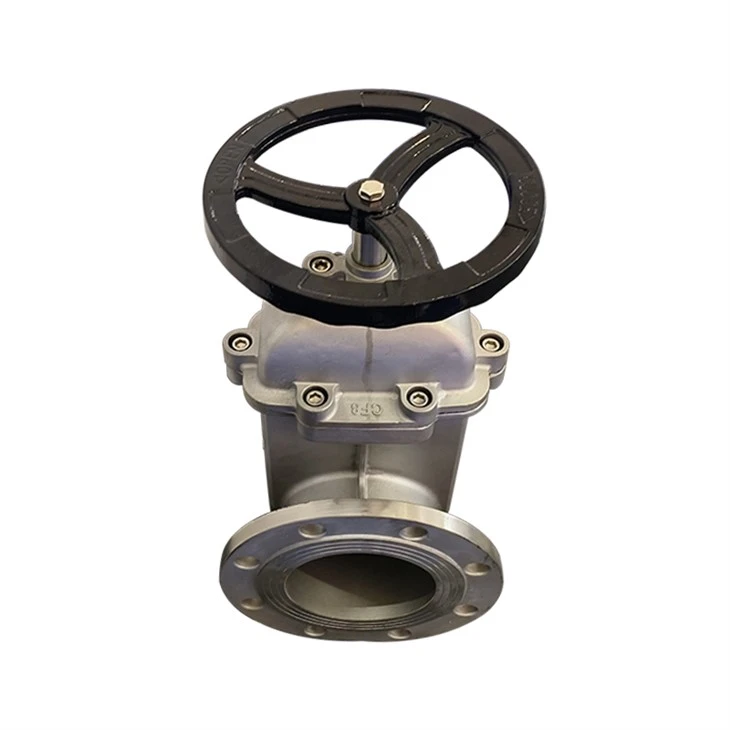

Valvola del gate manuale
Una valvola di gate è una valvola la cui parte di chiusura del cancello si muove nella direzione verticale lungo la linea centrale del passaggio. È generalmente composto da un corpo della valvola, una sede della valvola, uno stelo della valvola, un cancello, un cofano della valvola e un anello di tenuta. Può essere trasformato in una varietà di valvole di gate elettriche e valvole di gate pneumatiche equipaggiando il dispositivo di trasmissione e la valvola del gate. Può essere utilizzato solo per l'apertura completa e la chiusura completa in cantiere e non può essere utilizzato per la regolazione e la limitazione.
Principio di lavoro
Il cancello della valvola del cancello si muove linearmente con lo stelo della valvola. Di solito c'è un filo trapezoidale sullo stelo di sollevamento. Attraverso il dado nella parte superiore della valvola e la scanalatura della guida sul corpo della valvola, il movimento rotante viene convertito in movimento lineare, ovvero la coppia operativa viene convertita in spinta operativa.
Chiuso
La superficie di tenuta può essere sigillata solo dalla pressione media, cioè la superficie di tenuta del cancello viene premuta contro la sede della valvola sull'altro lato dalla pressione media per garantire la tenuta della superficie di tenuta. Questo è autosufficienti. La maggior parte delle valvole di gate utilizza la tenuta forzata, ovvero quando la valvola è chiusa, il cancello è costretto a premere contro la sede della valvola per forza esterna per garantire la tenuta della superficie di tenuta.
Aprire
Quando l'altezza di sollevamento del cancello è uguale a 1: 1 volte il diametro della valvola, il passaggio del fluido è completamente sbloccato, ma questa posizione non può essere monitorata durante il funzionamento. Nell'uso reale, la parte superiore dello stelo della valvola viene utilizzata come segno, ovvero la posizione in cui non può essere aperta, come posizione completamente aperta. Per considerare il fenomeno di bloccaggio causato da variazioni di temperatura, di solito viene aperto alla posizione superiore e quindi invertito 1/2-1 girare come posizione della valvola completamente aperta. Pertanto, la posizione completamente aperta della valvola è determinata dalla posizione del cancello (cioè la corsa).
Principio della valvola di gate
Come suggerisce il nome, le valvole del gate elettriche utilizzano attuatori elettrici per controllare le valvole del gate. Sono principalmente divisi in parti superiori e inferiori. La parte superiore è l'attuatore elettrico e la parte inferiore è la valvola del gate. L'attuatore e la valvola del gate sono collegati e l'attuatore elettrico controlla la valvola del gate per aprire e vicino per ottenere il on-off del mezzo della tubazione. Le valvole del cancello sono generalmente adatte per occasioni on-off e sono normalmente valvole aperte e chiuse. Se le condizioni di lavoro richiedono una regolazione, valvole di controllo elettrico, valvole a sfera elettrica, valvole a farfalla elettrica, valvole a globo elettriche, ecc. Vengono generalmente utilizzati.
Metodi di debug
Dopo aver collegato la valvola, collegare i fili esterni in base al diagramma di cablaggio esterno. Presta particolare attenzione al fatto che il segnale di ingresso sia un segnale di corrente o un segnale di tensione. Non possono essere miscelati. I segnali positivi e negativi non possono essere collegati in modo errato. Gli utenti possono controllare e eseguire il debug uno per uno secondo i seguenti metodi. Regolare il limite meccanico dell'attuatore elettrico: la regolazione del limite meccanico è far funzionare l'attuatore solo all'interno della gamma meccanica superiore e inferiore per impedire all'attuatore di limitare eccessivamente e causare pericoli o danneggiare la valvola. Come mostrato nella figura, sono rispettivamente fornite la leva e le fermate del limite superiore e inferiore. Nello stato di posizione zero, l'arresto del limite inferiore dovrebbe essere vicino o vicino alla leva dal basso per impedire all'attuatore di limitare eccessivamente. Se la deviazione è grande, il dado di serraggio può essere allentato e il blocco di arresto può essere spostato nella posizione corrispondente e il dado corrispondente può essere serrato; Nello stato di posizione completa, il limite superiore dovrebbe essere vicino o vicino alla leva dall'alto per impedire all'attuatore di limitare eccessivamente. Se la deviazione è grande, il dado di serraggio può essere allentato e il blocco di arresto può essere spostato nella posizione corrispondente e il dado corrispondente può essere serrato. Quando la potenza non è collegata, il processo di debug può utilizzare la ruota della mano per aprire manualmente l'attuatore alla posizione zero e alla posizione completa della valvola richiesta, quindi effettuare regolazioni corrispondenti. L'attuatore può anche essere regolato allo stato manuale elettrico quando la potenza è accesa e l'attuatore può essere aperto alla posizione zero richiesta e alla posizione completa dalle chiavi su o giù sul display. Se l'attuatore non si muove quando il tasto su o giù viene premuto durante il processo di avvio, è a causa della limitazione dell'interruttore del limite.
Applicazioni
