Valvola a piastra cieca manuale
Caratteristiche strutturali
Questa serie di valvole cieche a settore, note anche come valvole a occhiali, valvole a cerniera e valvole a settore, sono apparecchiature che intercettano in modo affidabile i fluidi gassosi come richiesto dalle "Norme sulla sicurezza del gas industriale" GB6222-86. Viene utilizzato nei sistemi di gasdotti nelle imprese industriali e minerarie, nell'amministrazione municipale, nella protezione ambientale e in altri settori. È particolarmente adatto per l'isolamento assoluto di gas nocivi, tossici e infiammabili. È adatto anche per piastre cieche sui terminali delle tubazioni per ridurre i tempi di manutenzione o facilitare il collegamento di nuovi. Sistema di tubazioni. Rispetto ad altre apparecchiature per valvole che eseguono l'interruzione assoluta nelle tubazioni, questa serie di valvole a piastra cieca a forma di settore presenta le caratteristiche di nuova struttura, leggerezza, dimensioni ridotte, facilità d'uso, azione rapida e prestazioni di taglio del gas assolutamente affidabili.
specifiche prestazionali
Installazione
Quando la valvola a settore cieco è aperta, i corpi valvola sinistro e destro dovrebbero avere uno spostamento assiale di 16-20mm. Pertanto, la tubazione dovrebbe anche presentare una deformazione o uno spostamento elastico che soddisfi lo spostamento di cui sopra durante il processo di apertura e chiusura della valvola. Si consiglia di installarlo nel seguente modulo. Non esistono norme sulla posizione di installazione della valvola a piastra cieca a forma di settore quando è possibile garantire che nessuna forza esterna proveniente dalla tubazione agisca sulla valvola.
Metodo operativo
Utilizzare una chiave per ruotare le tre viti di collegamento in senso antiorario per separare e bilanciare il corpo valvola e la piastra della valvola. Dopo aver confermato la distanza adeguata (circa 16 mm), ruotare la piastra della valvola in posizione di lavoro. Ruotare la vite di collegamento nella direzione opposta per mettere la piastra della valvola e il corpo della valvola in stretto contatto per ottenere una tenuta assoluta.
precauzioni
1. L'anello di tenuta in gomma non deve aderire al corpo della valvola o causare forte attrito per evitare danni all'anello di tenuta in gomma e danni alle prestazioni di funzionamento della valvola.
2. Quando i corpi valvola sinistro e destro vengono allentati, il fluido trabocca. Per garantire la sicurezza, chiudere la valvola a farfalla del gas davanti alla valvola cieca prima dell'uso. Allo stesso tempo, adottare la ventilazione e altre misure di sicurezza.
3. Quando si aprono i corpi valvola sinistro e destro delle valvole cieche manuali a settore F43X e F43AX, tenere presente che la piastra della valvola cadrà automaticamente. È vietato sostare davanti alla piastra della valvola durante il funzionamento per evitare pericoli.
Valvola manuale a piastra cieca a settore
La valvola manuale a piastra cieca a forma di ventaglio F43X è costituita da un corpo valvola sinistro, un corpo valvola destro, un corpo valvola centrale e tre viti di collegamento. Utilizzare una chiave per ruotare la vite di collegamento per completare le azioni di bloccaggio e allentamento dei corpi valvola sinistro e destro e utilizzare il cambio di posizione della piastra cieca e della piastra con foro passante sulla piastra della valvola per raggiungere lo scopo di apertura e chiusura. Ha le caratteristiche di struttura semplice, leggerezza, prestazioni affidabili e funzionamento conveniente. Questa valvola è una serie a struttura corta, con anelli di tenuta in gomma installati rispettivamente sui corpi valvola sinistro e destro.
Tabella dimensioni principali connessioni (valori di riferimento)
Valvola manuale a piastra cieca a settore
La valvola a piastra cieca a settore manuale F43AX è composta da corpo valvola sinistro, corpo valvola destro, corpo valvola e albero di collegamento (tre). Utilizzare una chiave per ruotare la vite dell'albero di collegamento per guidare i corpi valvola sinistro e destro per completare le azioni di serraggio e allentamento e utilizzare il cambio di posizione della piastra con foro cieco e della piastra con foro passante sulla piastra della valvola per raggiungere lo scopo di apertura e chiusura. Questa valvola è una serie a struttura corta e l'anello di tenuta in gomma è installato sulla piastra della valvola e l'anello di tenuta può essere facilmente sostituito.
Tabella dimensioni principali connessioni (valori di riferimento)
Valvola manuale a piastra cieca a settore

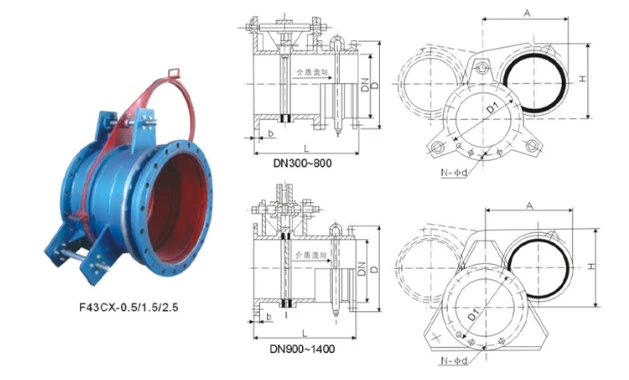

Questa valvola è una valvola a piastra cieca a settore manuale di tipo DN300~800, che è una serie a struttura lunga. Questa valvola è dotata di dispositivo telescopico sul corpo valvola destro ed è generalmente utilizzata in tubazioni lunghe. Il retrattore di questa valvola può compensare lo spostamento assiale del corpo della valvola quando la valvola viene aperta e chiusa e ridurre la coppia di apertura e chiusura della valvola (nota, non può essere utilizzato come compensatore per la tubazione). Questa valvola è una valvola a piastra cieca a settore manuale di tipo DN900~1400 con una struttura lunga. serie. Questa valvola è dotata di un dispositivo telescopico per l'utilizzo in tubazioni lunghe (nota: non può essere utilizzata come compensatore per tubazioni). Secondo le caratteristiche delle valvole di grande diametro, il corpo della valvola è progettato in una struttura triangolare, che migliora la rigidità complessiva della valvola.
Tabella dimensioni principali connessioni (valori di riferimento)
