Caratteristiche
(1) Adottare una doppia struttura eccentrica, con una funzione di tenuta più stretta e più stretta e prestazioni di tenuta affidabili.
(2) Il materiale della coppia di tenute è realizzato in acciaio inossidabile e gomma nitrilica resistente agli oli, che ha una lunga durata.
(3) L'anello di tenuta in gomma può essere posizionato sul corpo della valvola o sulla piastra a farfalla, che può essere applicato a diverse caratteristiche del fluido che gli utenti possono scegliere.
(4) La piastra a farfalla adotta una struttura a telaio con elevata resistenza, ampia area di flusso e piccola resistenza al flusso.
(5) L'intera vernice da forno può prevenire efficacemente la corrosione e può essere utilizzata in diversi mezzi purché il materiale di tenuta della sede della valvola di tenuta venga sostituito.
(6) Questa valvola ha una funzione di tenuta a due vie e non è controllata dalla direzione del flusso del fluido durante l'installazione e non è influenzata dalla posizione spaziale. Può essere installato in qualsiasi direzione.
(7) Presenta i vantaggi di dimensioni ridotte, leggerezza, prestazioni affidabili, abbinamento semplice e grande capacità di flusso, particolarmente adatto per liquidi e gas puliti.

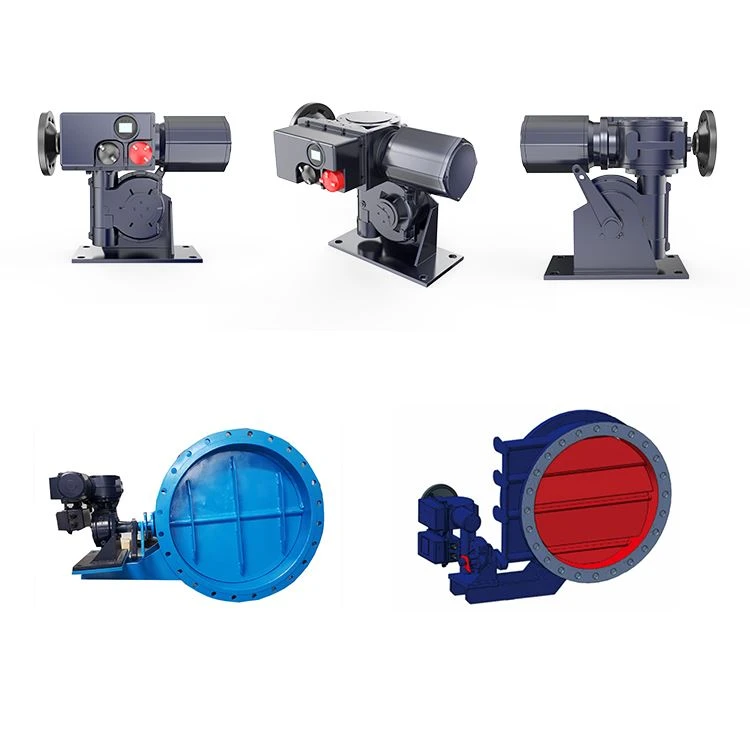

Panoramica della valvola a farfalla elettrica:
La valvola a farfalla elettrica è chiamata la combinazione perfetta di attuatore elettrico e valvola a farfalla. La stessa configurazione di coppia richiesta è in linea con la piattaforma standard di connessione SIO5211 accettata a livello internazionale e la regolazione di precisione reciproca di ± 5 °, che può raggiungere l'attuatore Concord di precisione, l'attuatore elettrico 90 ° 120 ° 180 ° 270 ° angolo di rotazione controllo coppia corsa diviso in tipo di feedback contatto passivo interruttore / tipo di regolazione intelligente, tipo a prova di esplosione e tipo a prova di esplosione per ambienti speciali. Guscio in lega di alluminio duro, alimentatore esecutivo DC24v, AC220v, AC380v, ecc. Opzionale. Protezione da surriscaldamento incorporata, segnale di feedback del controllo centrale, finestra trasparente dell'indicatore, con dispositivo manuale di emergenza per lo spegnimento. Classe di protezione IP67. La dimensione di installazione inferiore soddisfa gli standard internazionali ISO5211 / DIN3337. Si adatta a una temperatura ambiente di 8 ° C, rivestimento in resina epossidica. I dati dettagliati devono essere forniti separatamente dal fornitore.
classificazione
Le valvole a farfalla elettriche comunemente usate includono valvole a farfalla elettriche di tipo wafer e valvole a farfalla elettriche a flangia. La valvola a farfalla elettrica di tipo wafer è collegata tra due flange del tubo con prigionieri. La valvola a farfalla elettrica di tipo flangiato è dotata di flange sulla valvola e le due estremità della valvola sono flangiate alle flange del tubo con bulloni.
principio di funzionamento
L'alimentatore di lavoro di solito include: AC220V, AC380V, ecc. Segnale di ingresso: 4 ~ 20mA 0 ~ 10v e altri segnali di corrente debole. Dopo che l'attuatore elettrico del tipo di regolazione e lo stelo della valvola sono stati collegati e sottoposti a debug, l'energia elettrica viene utilizzata come forza motrice per guidare la piastra della valvola a farfalla sigillata per una rotazione parziale di 0-90 °. Ricevi un segnale 4-20 mA del sistema di controllo dell'automazione industriale per controllare con precisione l'apertura della valvola, in modo da ottenere la regolazione e il controllo di diversi parametri di processo come flusso, temperatura e pressione.
Campo di applicazione
È ampiamente utilizzato nei sistemi di controllo automatico dei processi industriali nei settori alimentare, protezione ambientale, industria leggera, petrolio, prodotti chimici, trattamento delle acque, ingegneria municipale, fabbricazione della carta, energia elettrica, trattamento delle acque e altri settori.
