Valvola a globo elettrica
La valvola a globo, chiamata anche valvola di intercettazione, è la valvola più utilizzata, composta principalmente da un corpo valvola, un disco valvola, un coperchio valvola, uno stelo valvola, ecc. Il corpo valvola e il coperchio valvola sono portanti pressione parti, mentre il disco della valvola e lo stelo della valvola sono parti interne. La valvola a globo è una valvola in cui la parte di chiusura (disco della valvola) si muove lungo la linea centrale della sede della valvola. In base a questo movimento del disco della valvola, la variazione dell'apertura della sede della valvola è direttamente proporzionale alla corsa del disco della valvola.
Panoramica
Con oltre dieci anni di matura esperienza nell'ingegneria del controllo termico nel settore energetico, Freya ha apportato numerosi miglioramenti mirati basati sull'effettiva applicazione di prodotti simili e ha lanciato con successo una nuova generazione di attuatori elettrici integrati intelligenti, che integra la tecnologia di controllo del bus , tecnologia encoder assoluto, tecnologia di controllo remoto a infrarossi, display LCD, controllo interruttore magnetico, senza coperchio e altre ultime tecnologie di controllo automatico. Gli attuatori elettrici intelligenti della serie FRY sono garantiti da una tecnologia avanzata e matura a livello internazionale, apparecchiature di elaborazione di prima classe e un sistema di assistenza completo. È stato dimostrato dall'uso della maggior parte degli utenti: funzioni avanzate e potenti, prestazioni stabili e affidabili, uso sicuro e conveniente, raggiungono pienamente il livello avanzato internazionale e sono sostituti ideali per attuatori elettrici importati. I prodotti sono ampiamente utilizzati nei settori energetico, petrolifero, cartario, chimico, dell'acciaio, del cemento, del trattamento delle acque e in altri settori.
Principio della valvola a globo
Il principio della valvola a globo è quello di utilizzare la torsione dello stelo della valvola per conferire alla superficie di tenuta una pressione verso il basso e fare affidamento sulla pressione dell'asta della valvola per far sì che la superficie di tenuta del disco della valvola si adatti perfettamente alla superficie di tenuta della sede della valvola per evitare l'afflusso del fluido o per regolare la portata del fluido. La parte di apertura e chiusura della valvola a globo è un disco cilindrico della valvola, la superficie di tenuta è un piano o un cono e il disco della valvola si muove linearmente lungo la linea centrale del fluido. Il movimento dello stelo della valvola include un tipo con stelo di sollevamento (lo stelo della valvola si alza e si abbassa e il volantino non si alza e non si abbassa) e un tipo di stelo di sollevamento e rotazione (il volantino ruota, si alza e si abbassa con lo stelo della valvola e il dado è fissato sul corpo valvola). La valvola a globo è una valvola a tenuta forzata, quindi quando la valvola è chiusa, è necessario applicare pressione al disco della valvola per forzare la superficie di tenuta ed evitare perdite.

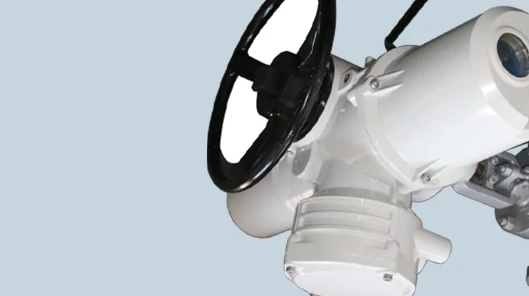

Attuatore elettrico intelligente
Gli attuatori elettrici intelligenti della serie FRY sono supportati da una tecnologia avanzata e matura a livello internazionale, apparecchiature di elaborazione di prima classe e un sistema di assistenza completo. Il vasto numero di utenti ha dimostrato che hanno funzioni avanzate e potenti, prestazioni stabili e affidabili, un utilizzo sicuro e conveniente e soddisfano pienamente il livello avanzato internazionale. Sono sostituti ideali degli attuatori elettrici importati e sono ampiamente utilizzati nei settori dell'elettricità, del petrolio, della fabbricazione della carta, dell'industria chimica, dell'acciaio, del cemento, del trattamento delle acque, ecc.
Forma della struttura
Angolo retto
Il fluido ad angolo retto deve cambiare direzione solo una volta, quindi la caduta di pressione attraverso questa valvola è inferiore a quella di una valvola a globo convenzionale. Il corpo della valvola è per lo più forgiato ed è adatto per valvole a globo con diametri più piccoli e pressioni più elevate.
Direttamente
Il tipo diretto è la struttura più comune, con i canali di ingresso e uscita del fluido disposti a 180 gradi nella stessa direzione, ma la sua resistenza ai fluidi è la massima.
Caratteristiche prestazionali
Il guscio in lega di alluminio di alta qualità è raffinato e leggero, rivestito con uno strato di materiale protettivo per adattarsi ad ambienti estremamente difficili e altri tipi di strati possono essere aggiunti secondo necessità.
Il motore a bassa inerzia e coppia elevata consente al motore di raggiungere rapidamente la coppia massima dopo l'avvio e non c'è quasi alcun superamento quando non è eccitato. Nella bobina del motore è incorporato un preciso interruttore termico, che non è influenzato dalla temperatura ambiente, mantenendo il motore nella capacità termica ottimale.
Tecnologia di codifica assoluta
■ L'encoder assoluto utilizzato nell'attuatore elettrico può funzionare in modo continuo ed è ripetibile al 100%. Può fornire segnali di posizione accurati al processore anche senza alimentazione o batteria.
■ Il giro singolo utilizza il conteggio di 12-bit con una precisione di 0.08
■ Il multigiro utilizza il conteggio degli ingranaggi a 6-livello, che può raggiungere 4096 giri (il valore del conteggio è unico nelle 4096 rotazioni del manicotto di trasmissione)
■ Il circuito ridondante dell'encoder può garantire il normale funzionamento anche se il 50% dei componenti si guasta
Rilevamento elettronico della coppia
■ La coppia di interruzione può essere impostata bidirezionalmente (avanti/indietro) indipendentemente con incrementi dell'1%.
■ Il dispositivo elettronico di rilevamento della coppia comprende un circuito di rilevamento della potenza effettiva, un circuito di rilevamento della velocità angolare del motore, un circuito di controllo e un microprocessore CPU. Durante il funzionamento, il microprocessore rileva continuamente la potenza effettiva e la velocità angolare del motore, calcola la coppia effettiva e la confronta con la coppia di interruzione preimpostata. Una volta superato il limite, la CPU interrompe immediatamente l'alimentazione del motore ed emette un messaggio di allarme di guasto per ottenere la protezione da sovracoppia. Il motore dell'attuatore non si brucerà a causa dello stallo e la valvola non verrà danneggiata a causa della coppia eccessiva dell'attuatore.
■ Rilevamento della coppia senza contatto, non è richiesto alcun interruttore di coppia meccanico, nessuna usura meccanica e lunga durata.
■ La coppia di uscita può essere impostata in modo semplice e veloce utilizzando un regolatore a infrarossi senza aprire il coperchio.
■ Non è influenzato da fattori quali fluttuazioni di temperatura e tensione, ha un'elevata precisione e può soddisfare pienamente la protezione affidabile delle valvole in loco.
Applicazioni
