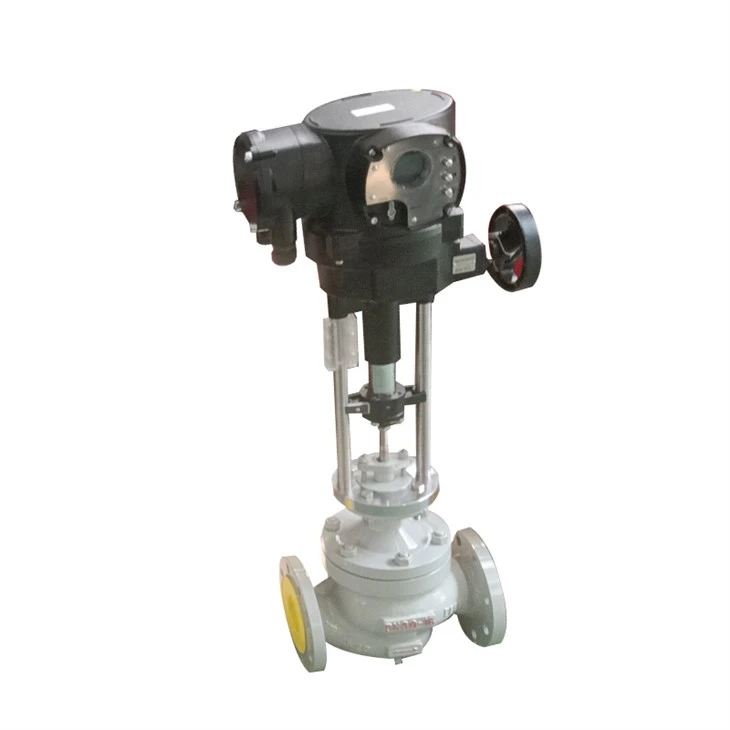

Valvola di controllo della manica elettrica ZDLM
Nessun sistema servo esterno richiesto
La struttura delle spine della valvola bilanciata è stabile
Consente una grande differenza di pressione
Basso rumore e sensibilità a bassa temperatura
Panoramica
La valvola di controllo della manica elettrica della serie ZDLM riceve il segnale DC dallo strumento di regolazione, cambia il flusso del mezzo regolato e mantiene i parametri di processo controllati a un determinato valore. È ampiamente utilizzato nel controllo dell'automazione della produzione in settori industriali come energia, metallurgia, industria chimica, petrolio, tessuto, farmaceutico e produzione di carta. Il diametro nominale di questa serie di prodotti varia da 20 a 200 mm, la pressione nominale è 1,0, 1,6, 4,0 e 6,4 MPa, l'intervallo di temperatura operativa va da -40 ° C e il segnale ricevente è 0 ~ 10 mA.dc o 4 ~ 20ma.dc. Tra questi, la valvola di controllo elettrica a sedile singolo è adatta a occasioni con piccola differenza di pressione, viscosità di grandi dimensioni o lievi impurità di particelle. La valvola di controllo della manica elettrica è adatta a occasioni con grande differenza di pressione. Secondo il materiale della parte di tenuta del rivestimento della valvola, esistono due tipi di guarnizioni metalliche metalliche e non metal-metal. Quest'ultimo può raggiungere lo standard di livello VI (perdita zero) quando la valvola è chiusa. Secondo i diversi imballaggi, può essere diviso in guarnizioni di imballaggio generali e sigillanti. Il primo viene utilizzato in occasioni generali, mentre il secondo viene utilizzato in occasioni importanti in cui non è consentita la perdita. Le caratteristiche del flusso sono lineari o uguali. Dotato di diversi attuatori, può essere diviso in due tipi: tipo ordinario e tipo elettronico. Sono disponibili una varietà di varietà e dimensioni.
CARATTERISTICHE
1. Il corpo della valvola è progettato secondo il principio della meccanica del fluido con un canale di flusso a bassa resistenza con uguale sezione trasversale e il coefficiente di flusso nominale è aumentato del 30%.
2. L'intervallo regolabile è grande, il rapporto regolabile intrinseco è 50 e le caratteristiche di flusso sono lineari e uguale percentuale.
3. Il tappo della valvola della valvola di controllo della manica elettrica è dotata di fori di equalizzazione della pressione superiore e inferiore, la forza sbilanciata è piccola, la stabilità della valvola è buona, il manicotto è altamente intercambiabile e la differenza di pressione è grande.
3
5. L'amplificatore servo adotta un feedback dinamico profondo per migliorare l'accuratezza della regolazione automatica
6. L'operatore elettrico ha varie forme e può essere applicato a 4 ~ 20 mA. DC o 0 ~ 10Ma.dc.
7. La valvola di controllo elettrico elettronico può controllare direttamente l'apertura della valvola dal segnale di corrente senza la necessità di un amplificatore servo.
8. La valvola di controllo sigillata a soffietto forma una guarnizione completa sullo stelo della valvola in movimento per prevenire la perdita di fluido.
Materiale delle parti
Parametri tecnici
Differenza di pressione consentita
Difetti e soluzioni
1. Nessuna azione, luce di alimentazione
Collegare l'alimentazione
2. Il motore non si avvia, la luce di alimentazione è accesa e la luce del segnale di ingresso è accesa.
Controlla la tensione per assicurarti che sia normale. Impostare l'interruttore di selezione del segnale di ingresso sulla posizione corretta, abbassare la temperatura ambiente, ridurre la frequenza e la sensibilità dell'uso o sostituire il condensatore, sostituire il filo o collegare il filo e la spina corrispondente.
3. Oscillazione del motore, calore
Controllare il segnale di ingresso per eliminare l'interferenza, regolare la sensibilità, utilizzare il potenziometro per ridurre la sensibilità e controllare per renderlo normale.
4. Nessun segnale di feedback della posizione della valvola
Verificare la linea del segnale di feedback della posizione della valvola
5. Il segnale di feedback della posizione della valvola è troppo grande o troppo piccolo
Controlla l'installazione del potenziometro e regola la posizione zero e viaggia potenziometro
Materiali del componente interno della valvola
Metodi principali per il trattamento di indurimento
I materiali componenti interni della valvola comunemente usati sono SUS304, SUS316, SUS316L, SUS410, SUS420, ecc. E vengono elaborati di conseguenza in base alle diverse condizioni del fluido. Per controllare i fluidi di cavitazione, i fluidi contenenti particelle solide e le situazioni ad alta temperatura e ad alta pressione, devono essere induriti. Trattamento per prolungare la durata della valvola.
Trattamento termico
A.304/316 Trattamento della soluzione solida
Questa serie di materiali è in acciaio inossidabile austenitico ed è utilizzata principalmente in condizioni di lavoro in cui il mezzo è corrosivo o in situazioni a bassa temperatura. Quando il mezzo è altamente corrosivo, è necessario eseguire il trattamento della soluzione. Lo scopo del trattamento della soluzione è migliorare la durezza e la resistenza alla corrosione del materiale. Intervallo di temperatura -196 ~ 530 gradi
B.410/420 Trattamento di tempra e tempra (tempra + tempera) Il materiale di questa serie è l'acciaio inossidabile martensitico, che è un eccellente materiale resistente alla cavitazione. Deve essere spento e temperato se usato in situazioni di differenza ad alta temperatura e ad alta pressione. Lo scopo di tempra e temprare il trattamento è migliorare notevolmente la durezza del materiale ed estendere la sua durata di servizio in condizioni di lavoro difficili. Intervallo di temperatura -45 ~ 425 gradi
C.17-4PH Decepimento delle precipitazioni Trattamento Diversi tipi e quantità di elementi di rafforzamento vengono aggiunti alla composizione chimica di acciaio inossidabile e diversi tipi e quantità di carburi, nitruri, carburi e composti intermetallici sono precipitati attraverso il processo di indurimento delle precipitazioni, che non solo migliora la forza dell'acciaio ma mantengono sufficiente resistenza. Un tipo di acciaio inossidabile ad alta resistenza, indicato come indurimento delle precipitazioni. Intervallo di temperatura -45 ~ 425 gradi
Trattamento di indurimento superficiale
Il trattamento del calore superficiale è diviso in due categorie: tempra superficiale e trattamento chimico di superficie. UN. Discussione della superficie di riscaldamento a fiamma, tempra della superficie di riscaldamento elettrico di contatto, tempra della superficie di riscaldamento a induzione, ecc. B. Carburazione, nitriding, carbonitriding, cromo boronizzante, infiltrazione di rame, ecc.
Trattamento al consumo
Il rivestimento in stellite (componenti principali CO, CR, W) è un metodo di trattamento di indurimento comunemente usato con un'eccellente resistenza alla corrosione. Esistono due metodi di superficie in stellite: superficie completa e superficie parziale. Non esiste una regolamentazione standard per il metodo di superficie specifico. Di solito dipende dalle diverse pressioni e temperature del fluido e se il fluido contiene particelle. I tipi di saldatura a superficie sono i seguenti:
