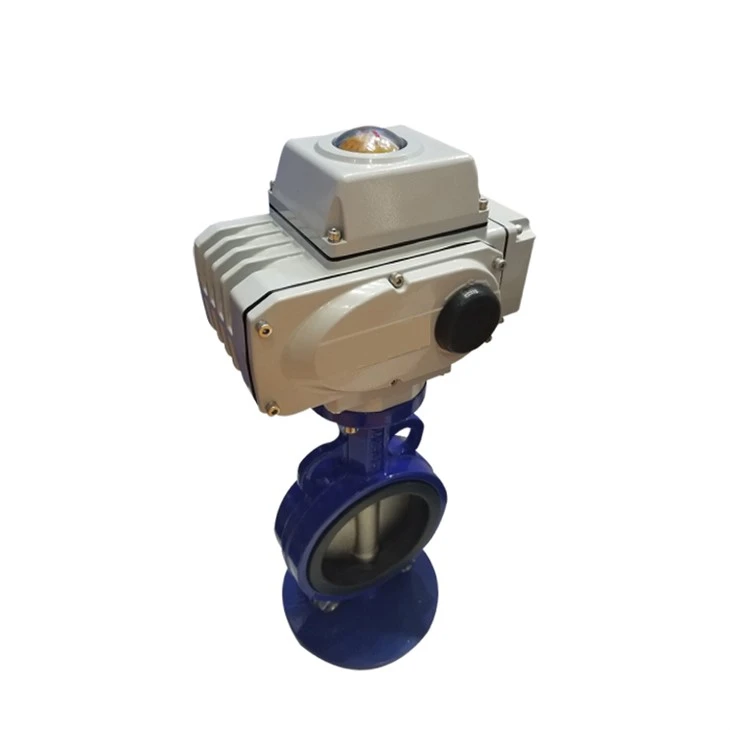

Attuatore elettrico intelligente e raffinato
Si abbina con la valvola a farfalla
Speciale strato di vernice per alte temperature
La superficie verniciata aderisce strettamente per proteggere il corpo della valvola dalla ruggine in varie condizioni di lavoro.
Coppia leggera e buone prestazioni di tenuta
Design con schienale morbido, coppia leggera, buone prestazioni di tenuta, stretta integrazione del corpo valvola e della sede della valvola, tipo di bloccaggio invariato, facile manutenzione
Installazione e manutenzione di valvole a farfalla
1. Durante l'installazione, il disco della valvola dovrebbe fermarsi in posizione chiusa.
2. La posizione di apertura deve essere determinata in base all'angolo di rotazione della piastra a farfalla.
3. Per le valvole a farfalla con valvola di bypass, la valvola di bypass deve essere aperta prima dell'apertura.
4. L'installazione deve essere eseguita secondo le istruzioni di installazione del produttore. Le valvole a farfalla di peso elevato devono essere installate su una base solida.
Dettagli del prodotto
Sede valvola a fondo piatto
La sede della valvola a fondo piatto impedisce l'accumulo di sporco e rende la tenuta più affidabile. È di piccole dimensioni e leggero, il che ne facilita l'installazione e la manutenzione.
Acciaio inossidabile resistente alla corrosione
Le parti interne della valvola sono realizzate in acciaio inossidabile resistente alla corrosione e materiali in lega di rame, che possono essere utilizzati nei sistemi fognari e adatti ad ambienti di lavoro difficili.
Guarnizione O-ring
Lo stelo della valvola è sigillato con tre O-ring, che riducono notevolmente la resistenza all'attrito durante la commutazione. L'interruttore è leggero e non perde.
Fasi di installazione della valvola a farfalla wafer
La valvola a farfalla wafer è uno dei tipi di valvole più comuni nelle condotte industriali. La stessa valvola a farfalla wafer ha una struttura relativamente piccola. È sufficiente posizionare la valvola a farfalla tra le flange su entrambe le estremità del tubo e utilizzare i prigionieri per passare attraverso la flangia del tubo e l'estremità opposta del tubo. La valvola a farfalla a morsetto è bloccata per controllare il mezzo fluido nella tubazione. La valvola a farfalla wafer è particolarmente adatta per luoghi con spazi ristretti o breve distanza tra le tubazioni. Quando la valvola a farfalla è in posizione completamente aperta, lo spessore della piastra a farfalla è l'unica resistenza quando il fluido scorre attraverso il corpo della valvola, quindi la caduta di pressione generata dalla valvola è molto piccola. Piccolo, quindi ha migliori caratteristiche di controllo del flusso.
1. Come mostrato, posizionare la valvola tra le due flange preinstallate, assicurandosi che i fori dei bulloni siano perfettamente allineati.
2. Inserire delicatamente le quattro coppie di bulloni e dadi nei fori della flangia e serrare leggermente i dadi per correggere la planarità della superficie della flangia.
3. Fissare la flangia sul tubo mediante saldatura elettrica
4. Rimuovere la valvola
5. Saldare completamente la flangia al tubo
6. Attendere che il giunto di saldatura si raffreddi prima di installare la valvola. Assicurarsi che la valvola disponga di spazio di movimento sufficiente nella flangia per evitare danni alla valvola
7. Correggere la posizione della valvola e serrare le quattro coppie di bulloni (fare attenzione a non serrare eccessivamente)
8. Aprire la valvola, assicurarsi che la piastra della valvola possa aprirsi e chiudersi liberamente, quindi aprire leggermente la piastra della valvola.
9. Stringere tutti i dadi in modo incrociato
10. Confermare nuovamente che la valvola possa aprirsi e chiudersi liberamente. Nota: assicurarsi che la piastra della valvola non tocchi il tubo.
Prima di installare la valvola a farfalla wafer, è necessario prima appiattirla. Ricordatevi di non urtarlo a piacimento. Dopo averla tirata alla lunghezza di installazione durante l'installazione, non è consentito progettare la tubazione in loco senza un permesso speciale. Smontare la valvola a farfalla wafer a piacimento, questo è quello che dobbiamo sapere prima dell'installazione. Allo stesso tempo, tutti devono anche sapere che la valvola a farfalla wafer può essere installata in qualsiasi posizione, ma dopo aver installato la valvola a farfalla wafer, è necessario posizionare la valvola a farfalla lungo la linea e realizzare una staffa per la farfalla wafer valvola. Una volta realizzata la staffa, viene utilizzata. È severamente vietato rimuovere la staffa durante questo periodo.
