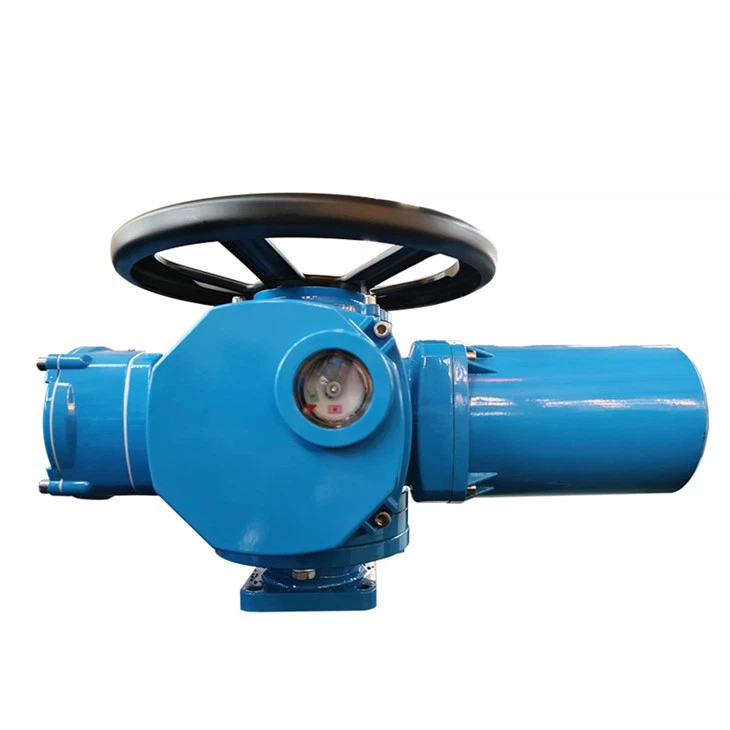

Caratteristiche degli attuatori elettrici
Questa serie Attuatore della valvola elettrica ha le seguenti caratteristiche:
• Costruzione compatta e robusta, leggera.
• Ampia gamma di variazioni di coppia (multi-giro: 100-3500 nm).
• Alloggiamento in alluminio anodizzato duro all'interno e all'esterno con rivestimento esterno di vernice ad alta temperatura per l'uso contro un ambiente industriale grave.
• Il contenitore utilizza guarnizioni e O-ring radiali che forniscono protezione a IP67 impermeabili e Opzionale ATTAGLIO LP68.
• Standard LSO5211.
• Identifica e corregge automaticamente le fasi. Protezione da guasto della fase automatica protegge la sicurezza delle attrezzature.
• Sistema di rilevamento della coppia meccanica affidabile che fornisce un funzionamento sicuro in condizioni di sovraccarico.
• La finestra e l'indicatore di grandi dimensioni forniscono una migliore indicazione di posizione a distanza.
• Numero di opzioni di controllo della posizione locale per fornire una semplice messa in servizio e funzionamento sul campo.
Specifiche standard
|
Grado di protezione |
IP67 standard |
|
Alimentazione elettrica |
AC380V trifase AC380V ---460 V 50/60Hz Fase monofase: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Duty Cycle (On-Off) |
S 2-15 minuti |
|
Duty Cycle (modulando) |
S4, 25% |
|
Grado di isolamento |
F |
|
Metodo di controllo |
Controllo locale/DCS/FCS (sistema di controllo Fieldbus) |
|
Protezione motoria |
Surriscaldamento/sovraccarico e corto circuito/protezione del freno inversa/elettronica istantanea |
|
Protezione della coppia |
Protezione di coppia meccanica/coppia elettronica |
|
Protezione in jam |
Protezione di surriscaldamento costruita |
|
Errore di ripetibilità |
Meno o uguale a ± 1% |
|
Limite di errore di base |
Meno o uguale all'1% |
|
Impostazione della zona morta |
0. 1% -9. 9% regolabile |
|
Rivestimento esterno |
Vernice ad alta temperatura |
|
Temperatura ambiente |
Standard: -20-+60 grado opzionale: -40-+70 |
|
Umidità ambientale |
90%RH MAX (non condensando) |
|
Grado a prova di esplosione |
Exdi, exdib II BT4, exdib II CT4 (IECEX/Atex) |
|
Funzioni |
Finestra di visualizzazione cinese / inglese LCD e funzione operativa locale Sequenza auto -fase Identificazione e protezione della disconnessione di fase Impostazione e controllo a infrarossi Tecnologia di autodiagnosi Modbus RTU, Profidbus DP, Hart, FF, Devicene (Opzionale) |
|
Segnale |
A: contatto a secco passivo remoto, impulso corto di segnale (pollice) B: contatto a secco passivo remoto, impulso lungo segnale (tieni premuto) C: segnale Active DC24V D: segnale Active AC220V E: remoto dc 4-20 segnale MA |
|
Segnale di feedback |
A: Aprire, chiudere, Stop SEGNALS B: segnale di guasto C: segnali di posizione valvola (dc 4-20 Ma, dc 1-5 V, dc 0-10 V) D: segnale di controllo remoto |
Tipi di valvole
Gli attuatori elettrici a più ruota sono adatti per valvole come valvole di gate, valvole globali, valvole per diaframmi, ecc. Che ruotano 360 gradi.
Valvola di porta elettrica
Valvola globale elettrica
Dati tecnici
|
Modello |
Coppia |
Rotante velocità (RPM) |
Potenza motoria (KW) |
Corrente classificata (a) |
Rapporto manuale |
Gambo massimo diametro (millimetro) |
Peso (chilogrammo) |
|
Fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
Fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
Fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
Fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
Fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
Fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
Fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
Fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
Fryz350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
DIMENSIONI
Attuatore elettrico multi-turn Fryz
|
Modello |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
Fryz 10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz 20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Modello |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz 45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
Fryz 90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz 180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
Fryz350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
Dimensioni di connessione
Attuatore elettrico multi-turn Fryz
Tipo di coppia
|
Modello |
Codice flangia |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
Fryz 5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz 20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz 45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
Fryz 90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz 180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
Fryz 350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
Tipo di spinta
|
Modello |
Codice flangia |
D |
D1 |
D2 |
D1 Max. |
n-d |
L |
f |
|
Fryz 5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz 20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz 45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
Fryz 90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz 180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
Fryz 350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
