Utilizzo

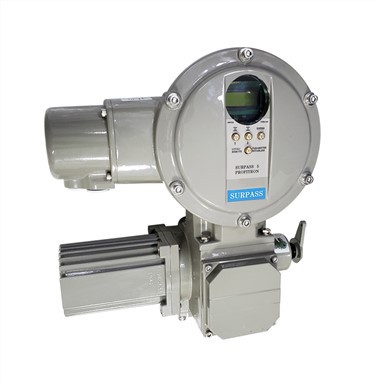

L'attuatore per valvola elettrica esterna serie DZW.DQW è il dispositivo di azionamento della valvola elettrica, che viene utilizzato per controllare l'apertura e la chiusura della valvola. I dispositivi elettrici multigiro della serie DZW sono adatti per valvole a saracinesca, valvole a globo, valvole a farfalla e valvole a membrana. I dispositivi elettrici a giro parziale DQW e DJW sono derivati dai prodotti DZW e sono adatti per valvole a farfalla, valvole a sfera e serrande. Può agire con precisione secondo le istruzioni di controllo. È un dispositivo di azionamento indispensabile per il controllo remoto, il controllo centralizzato e il controllo automatico di varie valvole e serrande. Questa serie di prodotti non viene utilizzata solo nelle centrali elettriche, ma anche nella carriera petrolchimica, metallurgica e dei servizi pubblici ecc.
Caratteristiche
1. Il dispositivo è resistente alla polvere, all'acqua e alla corrosione leggera e il suo livello di protezione è IP55.IP65 (ordine speciale)
2. Il meccanismo di controllo della coppia è affidabile in azione, facile da regolare e con un'elevata ripetibilità della coppia:
3. Il meccanismo di controllo della corsa ha un'elevata precisione di regolazione e ripetibilità e può essere dotato da 2 a 4 microinterruttori per le direzioni di apertura e chiusura.
4. Il meccanismo di commutazione manuale-elettrico semiautomatico è adottato nella marcia bassa e la struttura è semplice. Lavoro affidabile e facilità d'uso 5. Viene adottato un motore asincrono trifase per l'attuatore elettrico della valvola, con coppia di spunto elevata e momento di inerzia ridotto
6. Dotato di indicatore di posizione della valvola meccanica
Composizione
Schema schematico della trasmissione
Parti elettriche
L'indicatore di apertura e il regolatore di corsa sono strutture integrate, che sono parti comuni di tutta la serie. L'ingranaggio di ingresso è azionato dall'ingranaggio del contatore. Dopo la decelerazione, la piastra indicatrice ruota con il processo di apertura e chiusura della valvola per indicare la posizione di apertura o chiusura della valvola. L'albero del potenziometro e la piastra dell'indicatore ruotano in modo sincrono per l'indicazione di apertura remota e l'angolo tra la posizione aperta e la posizione chiusa della piastra dell'indicatore può essere modificato spostando il numero di giri per regolare l'ingranaggio.
Il controller della corsa adotta il principio del contatore decimale, che ha un'elevata precisione di controllo. Parti comuni a tutta la serie. Il suo principio di funzionamento è: una coppia di ingranaggi di estremità grande e piccola nella scatola di riduzione aziona il pignone attivo (Z=8), quindi fa funzionare il controller della corsa. Dopo che il controller della corsa è stato regolato in base alla posizione di apertura e chiusura della valvola, quando il controller ruota nella posizione impostata con l'albero di uscita, la camma ruoterà di 90 gradi, costringendo il microinterruttore ad agire, scollegando l'alimentazione del motore, e il motore si arresta, in modo da realizzare il limite di corsa dell'attuatore elettrico di controllo.
Il motore è esterno, con buone prestazioni di potenza, la velocità di uscita del prodotto ha un'ampia gamma di selezione e la coppia di uscita è pienamente conforme allo standard GB/T24923-2010
L'attuatore elettrico di tipo base adotta la finestra del display del puntatore e l'attuatore del tipo di regolazione adotta il design della superficie dello specchio della finestra del display del puntatore e la manopola incassata per impedire l'accumulo di acqua.
La morsettiera sigillata indipendente può garantire l'integrità della tenuta delle parti elettriche all'interno dell'attuatore elettrico e migliorare la capacità di protezione dell'attuatore
