Descrizione

Invia la tua richiesta

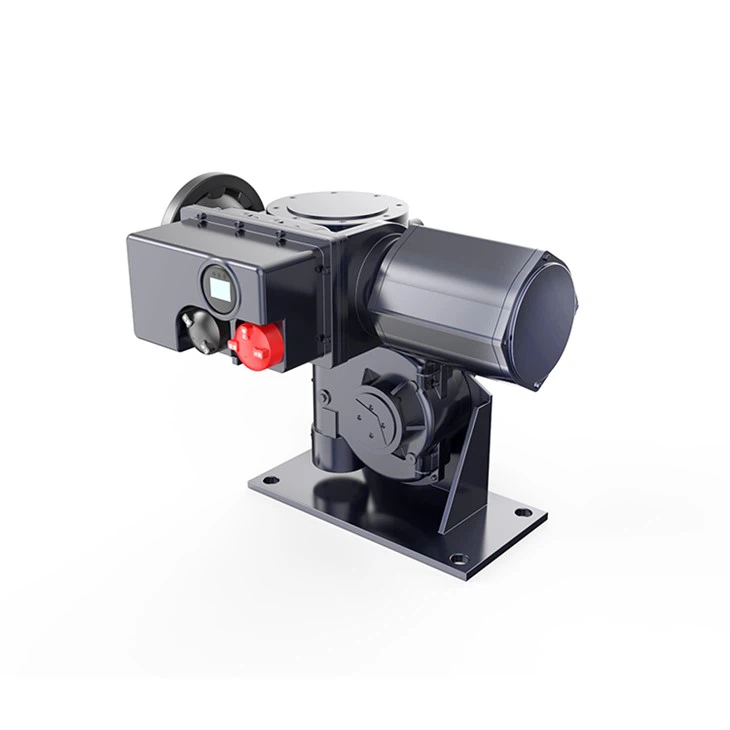

Il tipo non invasivo è il prodotto della nostra azienda sviluppato sulla base di prodotti digitali. Il segnale di quantità di commutazione (contatto pulito passivo, attivo 24 V, attivo 220 V, manutenzione intermittente commutabile) inviato da controller come PLC nel sistema DCS può essere ricevuto o un segnale di quantità analogica (DC4-20mA,0-10V ecc.) può essere azionato direttamente, l'attuatore elettrico può anche essere azionato tramite contattore o relè a stato solido. Vengono emessi corrente di feedback CC4-20mA e quattro contatti relè (posizione di accensione, posizione di spegnimento, telecomando, allarme di guasto). Il modulo integra l'unità di controllo servo, l'unità display a cristalli liquidi, il funzionamento della manopola e altre unità. Questo prodotto è semplice da usare e perfetto nella funzione di protezione, oltre ad essere la scelta migliore per ridefinire l'alta qualità e il tipo di prodotto semplice e intelligente.

Descrizione dell'attuatore

Tipo	Coppia	Voltaggio	Velocità	Metodo di installazione	Controllo metodo	Speciale funzione	Descrizione del codice di ogni parte
OA	Coppia in uscita						Coppia di lavoro, rappresentazione digitale, unità: Nm
COME		K					Monofase 220V.AC 50Hz
Che cavolo		F					Trifase 380V.AC 50Hz
A+RS		Alimentazione elettrica					Valutazione del tempo di viaggio (90 gradi), rappresentazione digitale, unità: S
B+RS			Tempo di viaggio	H			Installazione della pedana
				Z			Installazione direttamente montata
				Metodo di controllo	G		Proporzione di integrazione standardmodulante,4-20mA
					Y		Rifingresso on-off controllato dal movimento
					N		Intelligente, ingresso da 4-20mA
					C		Linea principale
					Metodo di controllo	P	Con macchina in funzione
						Ex	A prova di esplosione
						----T	Requisiti speciali:alta, bassa temperatura, tensione di lavoro, dimensione, corsa, ecc.

Nota: 1.L'attuatore elettrico richiesto dalla tecnologia speciale deve esserescrivere in modo chiaro e concreto in ordine.

2.Quando il modello A+RS100/K30HGP è A+RS, la coppia di lavoro è 1000 Nm,alimentazione monofase, l'intero tempo di percorrenza è di 30 secondi e fInstallazione a piastra con integrazione modulazione proporzionale con il localemodulazione proporzionale del funzionamento con il funzionamento locale

Dettagli dell'attuatore

1.Funzione operativa nativa locale

2.Funzione di protezione da coppia eccessiva

3. Servomotore speciale

4.Protezione termica del motore

5. Meccanismo di controllo della corsa

6.Indicatore del posizionatore

7.Frenata dinamica

SD_10

Istruzioni per l'uso

1. Istruzioni sul funzionamento della manopola

La manopola rossa è la manopola della modalità e può essere commutata tra campo/arresto/luogo remoto; oppure nello stato di impostazione, il menu viene salvato (passaggio dalla posizione di arresto al campo) e si esce (passaggio dalla posizione di arresto alla distanza). La manopola nera è la manopola operativa e può essere aperta o chiusa in modalità campo oppure è impostata l'impostazione di addizione-sottrazione nello stato di impostazione. Quando la manopola viene azionata sul campo. La modalità di avanzamento sul campo è indicata per il funzionamento a breve termine. -term, quando il tempo di azione effettivo della manopola operativa è superiore a tre secondi, "bc" verrà visualizzato nell'area di allarme, entrando automaticamente nella modalità di mantenimento del campo. Spostare la manopola di funzionamento all'inverso o spostare la manopola di modalità sulla posizione di arresto, ovvero l'azione si interrompe.

2. Istruzioni per l'uso del telecomando (il telecomando è una parte opzionale, se necessario, specificarlo appositamente al momento dell'ordine)

Mentre ci si trova in modalità campo, premere "Apri" ed eseguire la modalità di attesa per l'apertura della valvola, premere "Chiudi" ed eseguire la modalità di attesa per la chiusura della valvola, premere "Stop" per arrestare il movimento. Mentre sei in modalità campo, premi continuamente "Su" per tre volte ed entra nello stato di calibrazione della posizione di accensione, "Apri", "Chiudi" e "Stop" possono controllare l'accensione, lo spegnimento e l'arresto del attuatore elettrico, "Enter" viene utilizzato per salvare la corsa, "Stop" viene utilizzato per il ritorno.

Mentre ci si trova in modalità campo, premere continuamente il tasto "Giù" per tre volte ed entrare nello stato di calibrazione della posizione di spegnimento, le altre operazioni sono le stesse di cui sopra.

Descrizione delle informazioni sull'allarme
