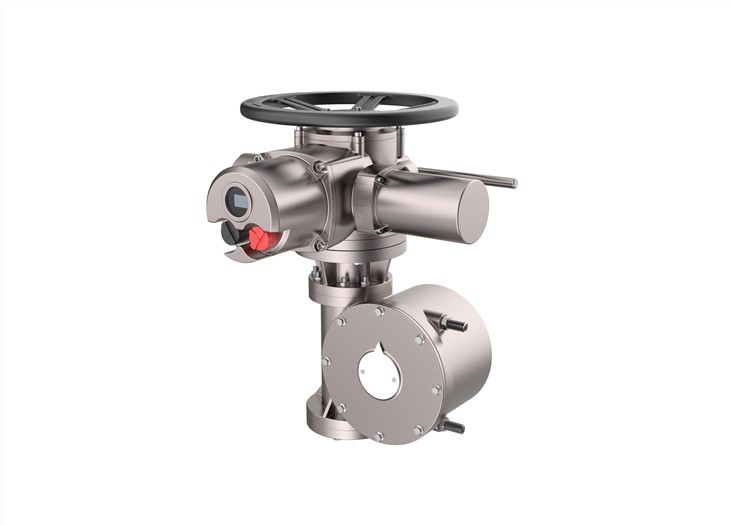

L'attuatore elettrico di tipo DQW è adatto per valvole a farfalla, valvole a sfera, valvole a innesto e altre valvole a giro parziale e apparecchiature simili. Il prodotto ha una struttura compatta, una grande coppia di spunto, un'elevata precisione di controllo, funzioni complete, prestazioni affidabili e una facile installazione e regolazione. DQ è sovrapposto (tipo DZW più riduttore a due stadi) / DQJ è un attuatore elettrico a quarto di giro con piedistallo e leva per la serranda. È combinato con una valvola per formare un'elettrovalvola per l'azionamento e il controllo dell'apertura e della chiusura della valvola. L'operatore può controllare la valvola a distanza nella sala di controllo o sul sito. Il prodotto è ampiamente utilizzato nei settori industriali quali approvvigionamento idrico e drenaggio, riscaldamento, centrali elettriche, chimico, alimentare, tessile, cartario, farmaceutico, cantieristico, siderurgico e carbonifero.
In base all'ambiente di utilizzo: DQW/DQJW è di tipo esterno, DQB/DQJB è di tipo antideflagrante, DQZ/DQJZ è di tipo integrato, DQT/DQJT è di tipo a regolazione integrale, DQBZ/DQJBZ è di tipo antideflagrante integrale, DQBT/DQJBT è Tipo di regolazione integrale antideflagrante. Gamma di coppia: 100Nm ~ 165000Nm
Le prestazioni di questo prodotto sono conformi alle disposizioni di JB/T8528-1997"Condizioni tecniche per dispositivi elettrici con valvole ordinarie". Le prestazioni antideflagranti soddisfano GB3836.1-83"Requisiti generali per apparecchiature elettriche antideflagranti per atmosfere esplosive", GB3836.2-83"Apparecchiature elettriche antideflagranti per atmosfere esplosive apparecchiature elettriche di prova"d"" e JB/T8529-1997 Disposizioni per le condizioni tecniche per i dispositivi elettrici con valvole esplosive.
Rappresentazione del modello
Esempio di modello:
1) DQW30-1 indica il tipo da esterno, coppia di uscita 300N.m（120Kgf.m）, velocità di uscita 1r/min。
2) DQB120-0.75 indica il tipo a prova di esplosione, coppia di uscita 1200N.m（120Kgf.m）, velocità di uscita 0.75r/min。
3) DQBZ500-0.5 indica il tipo di integrazione antideflagrante (coppia di uscita 5000N.m（500Kgf.m）, velocità di uscita 0,5 giri/min)
3) DQJBZ300-0.5 indica il tipo di integrazione a prova di esplosione (coppia di uscita 3000N.m（300Kgf.m）, velocità di uscita 0,5 giri/min, con base e asta di collegamento.
Condizioni tecniche e parametri di prestazione
Alimentazione: Il motore è trifase AC, 380V (ordine speciale 660V, 440V o 220V), 50Hz (ordine speciale 60Hz); tensione di comando 220V/50Hz (ordine speciale 60Hz); tensione del telecomando 24VDC.
Ambiente di lavoro:
Temperatura ambiente: -20-+60°C (ordine speciale-60-+80°C)
Temperatura relativa: ≤90% (a 25 °C)
Tipo base e tipo da esterno per luoghi dove non sono presenti mezzi infiammabili/esplosivi e non corrosivi; I prodotti antideflagranti sono disponibili in dI e dIIBT4. dI è adatto per facce di lavoro non minerarie nelle miniere di carbone; dIIBT4 viene utilizzato negli stabilimenti ed è idoneo per miscele di gas esplosivi del gruppo T1-T4 con ambiente IIA e IIB. (Vedi GB3836.1 per i dettagli)
Grado di protezione: il tipo per esterni e il tipo antideflagrante sono IP55 (IP67 personalizzabile).
Sistema di lavoro: per un tempo breve di 10 minuti (personalizzabile per 30 minuti).
Principali parametri di prestazione
DQW=DZW+SCATOLA INGRANAGGI
Si prega di consultare le nostre vendite per ordinare ora
Struttura divisa DQW: (velocità speciale si prega di contattare il produttore)
genere | Coppia in uscita（N.m） | Velocità di uscita（giri/min） | Tempo di funzionamento per rotazione di 90°（S） | Diametro massimo dello stelo （mm） | Con modello elettrico tipo DZW | Tasso corrente（KW） | Corrente nominale（A） |
DQW10 | 100 | 1 | 15 | 28 | DZW5 | 0.12 | 0.57 |
DQW20 | 200 | 1 | 15 | 28 | DZW5 | 0.12 | 0.57 |
DQW30 | 300 | 1 | 15 | 28 | DZW5 | 0.12 | 0.57 |
DQW60 | 600 | 1 | 15 | 42 | DZW5 | 0.12 | 0.57 |
DQW90 | 900 | 0.75 | 20 | 42 | DZW10 | 0.25 | 1.03 |
DQW120 | 1200 | 0.75 | 20 | 42 | DZW10 | 0.25 | 1.03 |
DQW200 | 2000 | 0.5 | 30 | 60 | DZW15 | 0.37 | 1.38 |
DQW250 | 2500 | 0.5 | 30 | 60 | DZW15 | 0.37 | 1.38 |
DQW300 | 3000 | 0.5 | 30 | 60 | DZW20 | 0.55 | 2.2 |
DQW400 | 4000 | 0.5 | 30 | 60 | DZW20 | 0.55 | 2.2 |
DQW500 | 5000 | 0.5 | 30 | 70 | DZW30 | 0.75 | 2.62 |
DQW600 | 6000 | 0.5 | 30 | 80 | DZW30 | 0.75 | 2.62 |
DQW800 | 8000 | 0.45 | 35 | 100 | DZW45 | 1.1 | 4 |
DQW1000 | 10000 | 0.45 | 35 | 100 | DZW60 | 1.5 | 4.12 |
DQW1200 | 12000 | 0.45 | 35 | 100 | DZW60 | 1.5 | 4.12 |
DQW1600 | 16000 | 0.4 | 38 | 120 | DZW90 | 2.2 | 5.25 |
DQW2000 | 20000 | 0.4 | 38 | 120 | DZW90 | 2.2 | 5.25 |
DQW3200 | 32000 | 0.3 | 50 | 160 | DZW120 | 3 | 7.9 |
DQW4000 | 40000 | 0.3 | 50 | 160 | DZW180 | 4 | 8.87 |
DQW5000 | 50000 | 0.26 | 58 | 160 | DZW250 | 5.5 | 12.05 |
DQW6300 | 63000 | 0.26 | 58 | 180 | DZW350 | 7.5 | 15.6 |
DQW8000 | 80000 | 0.26 | 58 | 180 | DZW500 | 10 | 20.5 |
DQW12000 | 120000 | 0.24 | 63 | 220 | DZW500 | 10 | 20.5 |
DQW16500 | 165000 | 0.187 | 80 | 240 | DZW650 | 11 | 24 |
Strutturae
Il dispositivo elettrico della valvola di tipo DQW è composto dal dispositivo elettrico della valvola multigiro di tipo DZW del primo stadio (il tipo antideflagrante è DZB) e dal riduttore del secondo stadio. La struttura del dispositivo elettrico del primo stadio di tipo DZW (il tipo antideflagrante è DZB), vedere la descrizione del dispositivo elettrico della valvola di tipo DZW:
L'attuatore elettrico DZW è costituito da un motore elettrico, un riduttore di velocità, un controller di coppia, un controller di corsa, un indicatore di apertura, un meccanismo di commutazione manuale - elettrico: un volantino e una parte elettronica. Il tipo Baic è a tenuta piatta; il tipo da esterno adotta guarnizioni tonde e O-ring; il tipo antideflagrante ha la stessa struttura di tenuta del tipo esterno, viene aggiunta la struttura superficiale antideflagrante e la scatola di giunzione antideflagrante e la serie YBDF vengono utilizzate all'aperto. Motore trifase per elettrovalvole anticorrosione e antideflagranti. Il principio di trasmissione è mostrato in Figura 4.
Le dimensioni e i parametri della connessione (tensione, modalità di controllo) possono esserepersonalizzato in base alle esigenze
Si prega di consultare le nostre vendite per ordinare ora
Descrizione della valvola elettrica
1. Questa valvola adotta la struttura di tenuta a tre eccentrici e le sedi e le piastre del disco sono quasi prive di abrasione e la funzione di tenuta è sempre più stretta.
2. L'anello di tenuta sceglie l'acciaio inossidabile, presenta i doppi vantaggi della tenuta metallica dura e della tenuta elastica, indipendentemente dal caso di bassa o alta temperatura, ha buone prestazioni di tenuta in entrambi, resistenza alla corrosione, lunga durata, ecc
3. La superficie di tenuta della piastra è ricoperta di lega dura di cobalto, la superficie di tenuta è resistente alla corrosione e la durata è lunga.
4. Questa valvola ha una funzione di tenuta a due vie. Non è limitato dal flusso dei media una volta installato e non è influenzato dalla posizione dello spazio. Può essere installato in qualsiasi direzione.
E la nostra azienda fornisce i seguenti servizi:
a. Installazione e debugging gratuiti dell'attuatore e della valvola
b.La selezione tecnica di diversi tipi di valvole offre una soluzione completa.
c. Diverse posizioni di utilizzo in diversi settori di base, selezione tecnica di
diversi attuatori elettrici e valvole.
d. Professional tecnico e team di vendita.
e.Manutenzione e analisi tecnica dei prodotti successivi.
Applicazione
L'attuatore elettrico intelligente è stato ampiamente applicato al sistema di controllo automatico in industrie tra cui cibo, protezione ambientale, industria leggera, petrolio, fabbricazione della carta, ingegneria chimica, educazione e attrezzature per la ricerca scientifica ed elettricità.
Si prega di consultare le nostre vendite per ordinare ora
