Attuatore elettrico a quarto di giro SD
L'attuatore elettrico intelligente non intrusivo SD è l'unità di esecuzione nello strumento di automazione industriale, riceve dal regolatore, PLC, segnale di controllo DCS dal computer, come il completamento della regolazione automatica, indispensabile per il sistema di controllo automatico dell'apparecchiatura principale. È ampiamente utilizzato nelle centrali elettriche, nella metallurgia, nel petrolio, nelle miniere chimiche, nell'industria leggera, nella farmacia, nell'energia del gas, nei materiali da costruzione, nei trasporti e nella metropolitana cittadina, nell'approvvigionamento idrico, nel trattamento delle acque reflue e in altri settori.
|
tipo |
coppia |
voltaggio |
velocit |
Metodo di installazione |
Conteol metodo |
Speciale funzione |
descrizione del codice di ciascuna parte |
|
OA |
Coppia in uscita |
Coppia di lavoro, rappresentazione digitale, unità: Nm |
|||||
|
COME |
K |
Monofase 220V.AC 50Hz |
|||||
|
Che cavolo |
F |
Trifase 380V.AC 50Hz |
|||||
|
A+RS |
Alimentazione elettrica |
Valutazione del tempo di viaggio (90 gradi), rappresentazione digitale, unità: S |
|||||
|
B+RS |
Tempo di viaggio |
H |
Installazione della pedana |
||||
|
Z |
Installazione direttamente montata |
||||||
|
Metodo di controllo |
G |
Modulante proporzionale di integrazione standard,4-20mA |
|||||
|
Y |
Ingresso on-off telecomandato |
||||||
|
N |
Intelligente, ingresso da 4-20mA |
||||||
|
C |
Linea principale |
||||||
|
P |
Con macchina in funzione |
||||||
|

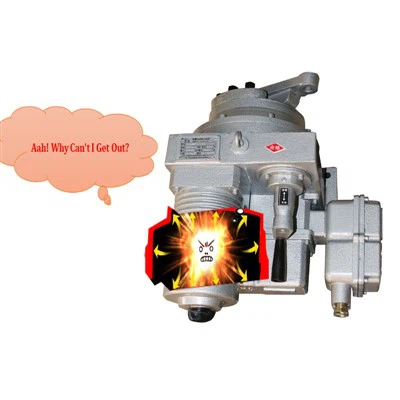

Ex |
A prova di esplosione |
||||||
|
----T |
Requisiti speciali: alta, bassa temperatura, tensione di lavoro, dimensione, corsa, ecc. |
Specifiche dell'attuatore elettrico SD Quarter Travel
Nota: 1.L'attuatore elettrico richiesto dalla tecnologia speciale deve essere scritto in modo chiaro e concreto in ordine.
2.Quando il modello A+RA300/K30HGP è A+RS, la coppia di lavoro è 1000 Nm, alimentazione monofase, l'intero tempo di percorrenza è di 30 secondi e installazione su pedana con modulazione proporzionale di integrazione con il funzionamento locale.
Gli attuatori elettrici sono classificati in base alla funzione di controllo.
Attuatore elettrico modulante di integrazione.
I segnali di controllo analogici possono essere ricevuti 4-20ma, 0-10ma, 1-5v, ecc. L'angolo di uscita è proporzionale al segnale analogico in ingresso e l'attuatore stesso è ad anello chiuso e realizza regolazione.
Attuatore di commutazione integrato.
Interruttore del segnale di ricezione. Compreso il tipo di telecomando e il tipo di interruttore.
Attuatori lineari.
Può essere suddiviso in modbus, profibus, ecc.
Caratteristiche del prodotto SD
L'attuatore elettrico della serie SD viene utilizzato nella progettazione strutturale di strutture composite, la generalizzazione, la standardizzazione, i prodotti di seriazione nelle parti prese in considerazione sono più premurosi, rendono il prodotto mediante macchinari, motore, circuito di controllo, combinati per formare una varietà di serie e specifiche diverse , gli utenti nell'uso e nella manutenzione hanno ridotto notevolmente il numero di varietà di pezzi di ricambio necessari.
La base di base del riduttore del prodotto adotta la lega di alluminio ad alta resistenza, il design della struttura meccanica è conciso e compatto, l'affidabilità è elevata, il volume è piccolo, il peso è leggero; è possibile installare più connessioni in qualsiasi posizione e direzione.
Caratteristiche di configurazione degli attuatori elettrici.
Funzione operativa nativa locale. Il prodotto è dotato di un interruttore magnetico senza albero di interconnessione, che può essere acceso e spento tramite interruttore e acceso/spento tramite l'attuatore.
Funzione di protezione da sovracoppia. L'attuatore è dotato di una misurazione della protezione della coppia, il ruolo della coppia può essere misurato con precisione. La valvola, quando supera l'intervallo impostato, situato all'interno dell'interruttore di coppia dell'attuatore, invia il segnale al circuito di controllo, il circuito ha una funzione di memoria, si blocca l'attuatore funziona nella direzione del segnale di uscita, stallo del motore, in modo da proteggere la valvola, l'azionamento e il motore dell'attuatore. Una volta eliminato il guasto della coppia meccanica, l'attuatore viene spento o il segnale viene invertito in un istante per tornare al funzionamento normale.
Servomotore speciale.
Il motore monofase o bidirezionale utilizzato dall'attuatore è dotato di un motore speciale con elevata coppia di avviamento, bassa inerzia rotativa, bassa corrente di avviamento e buone caratteristiche servo. Il motore può avviarsi frequentemente e può avviarsi 1200 volte all'ora.
Protezione termica del motore.
I raccordi del motore dell'attuatore sono dotati di interruttore di protezione termica, l'interruttore è collegato al circuito di controllo, anomalo in caso di surriscaldamento del motore, temperatura interna superiore a 130 gradi, l'interruttore termico si disconnette automaticamente, allo stesso tempo controlla il circuito di alimentazione del motore, in modo da proteggere il motore e l'attuatore, quando il raffreddamento del motore si riaccende, il circuito torna a funzionare.
Meccanismo di controllo della corsa.
Il controllo si basa sull'encoder assoluto montato sull'attuatore. L'encoder assoluto è collegato all'albero motore dell'attuatore tramite una serie di ingranaggi di accelerazione, che possono essere impostati automaticamente senza microinterruttore.
Indicatore di posizione.
La corrente in uscita è l'indicatore di posizione: tutti gli attuatori nella specifica versione sono dotati del circuito di conversione della corrente in uscita per il feedback di posizione da utilizzare come indicatore di posizione o come confronto con il segnale in ingresso. Corrente di uscita 4-20mA CC. Impedenza di uscita di 750 ohm, uscita a corrente costante.
Funzione di blocco del segnale.
Tutti gli attuatori di regolazione esterni con rilevamento automatico della funzione del circuito del segnale analogico 4-20 ma, se è presente un segnale di guasto, l'attuatore può rimanere in situ può anche funzionare per impostare la posizione di emergenza.
Frenata dinamica.
La frenatura dinamica è anche la configurazione standard degli attuatori elettrici della mia azienda. Può evitare che l'inerzia del motore sia troppo grande per il superamento della valvola causato dal freno dinamico che adotta il metodo di frenatura elettrica, con corsa della valvola del sensore di posizione della valvola precisa, tramite circuito di controllo per controllare il funzionamento del motore e il posizionamento accurato.
Il cablaggio dell'attuatore elettrico trifase automatico non deve tenere conto della sequenza di fase, il circuito di controllo è dotato di funzione di rilevamento automatico della fase, può proteggere l'attuatore e la valvola a causa dei danni causati dall'estensione di fase.
|
tipo |
Fuori la forza |
Coppia Nm |
Pieno Tempo di viaggio |
Attrezzatura per flangia |
Montaggio su piedi |
il motore |
(tasso di carico 50%) |
||||
|
lavoro |
massimo |
vista esterna |
peso nettokg |
vista esterna |
cerniera sferica |
tasso di lavoro Kw |
velocità di rotazione giri/min |
corrente nominale |
corrente di avviamento |
||
|
OA10K OA10F |
100 |
150 |
25 |
immagine |
11 |
immagine |
SQJ-10 |
0.025 |
1500 |
1.00 |
2.00 |
|
0.025 |
0.35 |
1.20 |
|||||||||
|
AS25K AS25F |
250 |
375 |
30 |
22 |
SQJ-25 |
0.065 |
1500 |
1.20 |
2.60 |
||
|
0.065 |
0.90 |
1.80 |
|||||||||
|
BS60K BS60F |
600 |
1000 |
30 |
32 |
SQJ-60 |
0.16 |
1500 |
2.20 |
4.50 |
||
|
0.16 |
1.50 |
3.00 |
|||||||||
|
A+RS100K A+RS100F |
1000 |
1400 |
30 |
48 |
SQJ-100 |
0.25 |
1500 |
2.60 |
5.60 |
||
|
0.25 |
2.00 |
6.00 |
|||||||||
|
B+RS160K B+RS160F |
1600 |
2000 |
40 |
76 |
SQJ-160 |
0.4 |
1400 |
3.40 |
7.50 |
||
|
0.4 |
1.80 |
5.90 |
|||||||||
|
B+RS250K B+RS250F |
2500 |
3000 3200 |
40 |
78 |
SQJ-250 |
0.4 |
1400 |
3.40 |
7.50 |
||
|
0.4 |
1.80 |
5.90 |
|||||||||
|
B+RS400K B+RS400F |
4000 |
4000 4800 |
65 |
86 |
SQJ-400 |
0.4 |
1400 |
3.40 |
7.50 |
||
|
0.4 |
1.80 |
5.90 |
|||||||||
|
B+RS600K B+RS600F |
6000 |
6000 6000 |
105 |
92 |
SQJ-600 |
0.55 |
1400 |
3.40 |
9.60 |
||
|
0.4 |
2.50 |
7.50 |
|||||||||
|
B+RS800F |
8000 |
9600 |
105 |
137 |
SQJ-800 |
0.65 |
1400 |
2.50 |
9.60 |
||
|
B+RS1000F |
10000 |
12000 |
125 |
137 |
1.1 |
2.50 |
9.60 |
||||
|
B+RS1200F |
12000 |
14000 |
125 |
137 |
1.1 |
1400 |
2.80 |
||||
|
B+RS1400F |
14000 |
15600 |
125 |
137 |
1.1 |
1400 |
2.80 |
||||
1.Funzione operativa nativa locale
2.Funzione di protezione da coppia eccessiva
3. Servomotore speciale
4.Protezione termica del motore
5. Meccanismo di controllo della corsa
6.Indicatore del posizionatore
7.Frenata dinamica

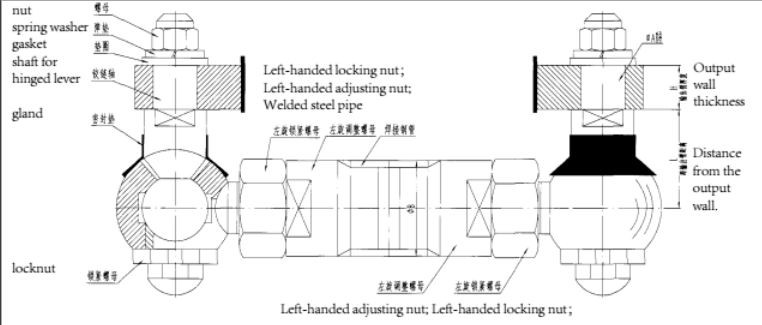

Diagramma della cerniera sferica
|
tipo |
Nm coppia |
ΦB |
Intervallo di regolazione della lunghezza |
ΦA |
spessore |
distanza |
osservazione |
|
SQJ-10 |
100 |
34 |
0-5 |
10 |
15 |
36 |
1. L'angolo di oscillazione della parete di uscita è di 25 gradi. 2. Il diametro della parete di uscita con rastremazione è 1:10 |
|
SQJ-25 |
250 |
34 |
0-60 |
18 |
22 |
41 |
|
|
SQJ-60 |
600 |
38.5 |
0-60 |
20 |
25 |
41 |
|
|
SQJ-100 |
1000 |
38.5 |
0-60 |
20 |
28 |
44 |
|
|
SQJ-160 |
1600 |
50.5 |
0-60 |
20 |
30 |
51 |
|
|
SQJ-250/400 |
4000 |
50/65 |
0-60/0-100 |
30 |
34 |
61 |
|
|
SQJ-600 |
6000 |
72.5 |
0-180 |
36 |
34 |
61 |
|
|
SQJ-800 |
8000 |
72.5 |
0-200 |
40 |
40 |
70 |
|
|
SQJ-1000 |
12000 |
72.5 |
0-200 |
40 |
40 |
71 |
Il diagramma delle dimensioni di connessione della parte della parete di uscita
|
NO. |
Specifiche |
Lunghezza braccio C/C1 |
Foro ΦA(millimetro) |
Spessore B(mm) |
R |
|
1 |
OA |
100 |
Φ10H10 |
17 |
R20 |
|
2 |
COME |
100 |
Φ18H11 |
22 |
R20 |
|
3 |
A+RS100 |
250 |
Φ20H11 |
28 |
R20 |
|
4 |
Che cavolo-60 |
160 |
Φ20H11 |
25 |
R22 |
|
5 |
B+RS160 |
250 |
Φ20H11 |
30 |
R25 |
|
6 |
B+RS250/400 |
250 |
Φ30H11 |
34 |
R30 |
|
7 |
B+RS600 |
350 |
Φ36H11 |
34 |
R30 |
|
8 |
B+RS800 |
400 |
Φ40H11 |
40 |
R35 |
|
9 |
B+RS1000 |
400 |
Φ40H11 |
40 |
R35 |
Principali prestazioni tecniche
|
Tipo |
OA COME BS A+RS B+RS |
|
Coppia in uscita |
100-136000N.m |
|
Angolo di sterzata effettivo |
(l'intervallo regolabile è 0-105 gradi) |
|
Precisione del controllo |
Errore di base±1%;Differenza di rendimentoInferiore o uguale all'1%;Zona mortaInferiore o uguale all'1% |
|
Gamma regolabile di corsa di lavoro |
"punto zero"±10%"viaggio"35%-110% |
|
Impedenza del canale di ingresso |
250Ω |
|
Canale di ingresso |
1 (diviso in 3). |
|
Modalità display |
Codice digitale LED (personalizza il display LCD in base alle esigenze del cliente) |
|
Livello di protezione |
Grado di protezione IP55-Grado di protezione IP68 |
|
Umidità relativa |
Inferiore o uguale al 95% |
|
Gas ambientale |
Nessun gas corrosivo |
|
Vibrazioni meccaniche |
XY210G. 0,2-34Hz. 30 minuti |
|
Cavo di alimentazione |
S=1,5 mm²-4mm² |
|
Cavo di segnale |
S=1,5 mm² |
|
Entrata del cavo |
PG16PE3/4＂ |
|
Requisito speciale |
Se avete requisiti speciali relativi al tempo di viaggio, alle dimensioni della connessione, alla modalità di controllo, alla temperatura ambientale e altro, la nostra azienda può produrre appositamente prodotti personalizzati. |
Disegno dimensionale dell'attuatore elettrico a collegamento diretto a un quarto di corsa AS25
Specifiche del disegno di assieme dell'attuatore elettrico a quarto di corsa con montaggio su piedi AS25
Dimensioni, tensione e colore possono essere personalizzati in base alle esigenze
