Attuatore della valvola elettrica QT
Attuatore della valvola elettrica della serie Qt
L'attuatore della valvola elettrica a girta part-turn QT è adatto per controllare le valvole a farfalla, le valvole a sfera, le valvole a spina e altre valvole che ruotano di 90 gradi. Questo prodotto ha le caratteristiche di elevata efficienza, alta affidabilità, prestazioni elevate di protezione, basso rumore, ecc. Può essere utilizzato in loco o controllato a distanza. Può essere ampiamente utilizzato in vari settori come petrolio, industria chimica, centrali elettriche, trattamento delle acque, produzione di carta, ecc.
Caratteristiche degli attuatori elettrici
• Costruzione compatta e robusta, leggera fornendo una coppia di uscita elevata (max 10000nm).
• Ampia gamma di variazioni di coppia (da Min 60nm a Max 10000nm).
• Alloggiamento in alluminio anodizzato duro all'interno e all'esterno con rivestimento in polvere esterna per l'uso contro un ambiente industriale grave.
• Il contenitore utilizza guarnizioni e o-ring radiali che forniscono protezione a IP67 impermeabili (NEMA 4 e 6) e Opzionale Attacco a tenuta stagna LP68.
• Base di montaggio doppia LSO5211 standard e standard KV.
• Boccola di trasmissione rimovibile per facilitare la lavorazione e il montaggio.
• Auto-blocco fornito da Double Worm Gearing (nessun freno richiesto).
• Delive di sostituzione manuale automatico manuale con leva a commutabile automatico/manuale.
• Sistema di rilevamento della coppia meccanica affidabile che fornisce un funzionamento sicuro in condizioni di sovraccarico.
• La finestra e l'indicatore di grandi dimensioni forniscono una migliore indicazione di posizione a distanza.
• Numero di opzioni di controllo della posizione locale per fornire una facile messa in servizio e funzionamento FELD.
• Componenti di controllo digitalizzati.

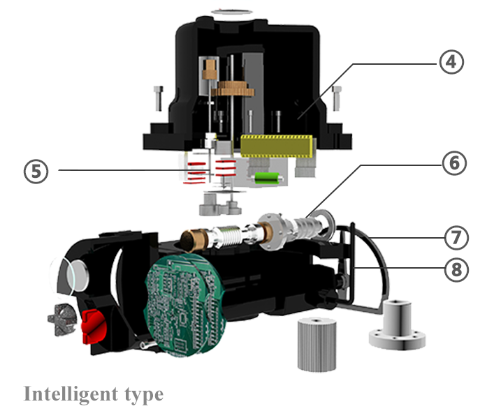

Struttura di prodotto
1. Indicazione di posizione
Un indicatore meccanico che indica continuamente il grado di apertura della valvola. Il meccanismo è costituito da ingranaggi a più stadi ed è dotato di ingranaggi regolabili per ospitare una vasta gamma di turni.
2. interruttore di camme e limite
È fissato con due viti in alto e l'impostazione è semplice. Ogni camra può essere impostata singolarmente. Una volta completata l'impostazione, ogni camma rimarrà sempre in questa posizione.
3. riscaldatore a prova di umidità
Un riscaldatore è installato all'interno dell'attuatore per rimuovere il danno della condensazione interna ai componenti elettrici.
4. Blocco terminale
Ci sono abbastanza terminali per la comodità dell'utente, fino a 22 terminali per garantire una connessione a filo stretta e affidabile.
5. Interruttore di coppia
Quando l'attuatore emette la coppia, il verme principale con gruppi di molla a farfalla su entrambe le estremità porta la spinta, le molle a farfalla sono compresse e il verme subisce uno spostamento assiale proporzionale alla coppia di uscita. Lo spostamento viene convertito dalla manovella all'angolo di rotazione dell'albero della coppia. L'interruttore di coppia corrispondente viene attivato dalla camma regolabile installata sull'albero di coppia per ottenere una protezione da over-torque o inviare una funzione di segnale di errore over-torque.
6. Motore
Il motore specifico della valvola può essere smontabile indipendentemente, con una breve velocità di avvio, una piccola inerzia e una protezione termica integrata per prevenire danni causati dal surriscaldamento del motore-grado di isolamento F
7. Wheelel
La ruota della mano guida direttamente l'albero di uscita per ruotare e viene utilizzata per il funzionamento manuale della valvola nelle situazioni di debug o di emergenza
8. Interruttore manuale/elettrico
Premendo la maniglia dell'interruttore può creare la rete della frizione e della ruota della mano e immettere il funzionamento manuale. Quando il motore ruota, la frizione ritorna automaticamente allo stato di lavoro elettrico sotto pressione. (La maniglia dell'interruttore può essere bloccato in posizione elettrica per evitare la misto operazione).
Funzioni di progettazione e funzioni principali
Conchiglia
Shell di alluminio anodizzato a gusto anodizzato, polvere epossidica esterna non rivestita, adatta per un ambiente di lavoro duro.
Intervallo di tensione di ingresso
Trifase: AC340V ~ 420V 50/60Hz monofase: AC220V ~ 240V 50/60Hz
Caratteristiche
La scheda di controllo del microcomputer raccoglie internamente l'input del segnale proporzionale e il segnale di comando di uscita viene elaborato per guidare direttamente il motore per realizzare l'apertura e la chiusura dell'attuatore e fornisce un feedback proporzionale del segnale, il controllo del segnale proporzionale e l'output programmabile programmabile del campo multicanale.
Tipo di controllo
I segnali di controllo sono divisi in tipo on-off e tipo modulante, l'alimentazione è divisa in tipo on-off e tipo modulante e l'alimentazione è monofase e trifase. Il tipo di on-off accetta solo il segnale di interruttore fornito dall'esterno, che viene elaborato dalla scheda di controllo del microcomputer. Il comando di output viene amplificato e guida direttamente il motore dell'attuatore per eseguire azioni di apertura e chiusura remote. Il tipo di modulazione può ricevere il segnale proporzionale fornito dall'esterno sulla base del tipo On-Off
Temperatura ambiente
Intervallo di temperatura di lavoro. Meno o uguale al 90%di RH, nessuna condensa, -25c ~ +60 C (la temperatura speciale deve essere personalizzata),
Protection Grade IP68, livello a prova di esplosione Exdii CT4GB
Dovere di lavoro: 10 minuti a breve termine
Specifiche standard
|
Grado di protezione |
Standard IP65/IP67 Special IP68 |
|
Alimentazione elettrica |
AC380V trifase AC380V --- 460V 50/60Hz monofase: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Duty Cycle (On-Off) |
S2-15min |
|
Duty Cycle (modulando) |
S4-25% |
|
Motore |
Motore a induzione della gabbia scoiattolo |
|
Limitare gli interruttori |
1 ciascuno per apertura e chiusura (valutazione SPDT 250VAC/16A) |
|
Interruttori di coppia |
1 ciascuno per apertura e chiusura (valutazione SPDT 250VAC/16A) |
|
Protezione in jam |
Protezione di surriscaldamento costruita |
|
Angolo di viaggio |
90 gradi |
|
Indicatore di posizione |
Indicatore meccanico continuo con freccia |
|
Self blocco |
Fornito da Double Worm Gearing (nessun freno) |
|
Tappo meccanico |
1 ciascuno per ogni estremità di viaggio (apertura e chiusura), esterno e regolabile |
|
Temperatura ambiente |
Standard: -20-+70 grado opzionale: -20-+60 |
|
Umidità ambientale |
90%RH MAX (non condensando) |
|
Grado a prova di esplosione |
Può essere fornita la certificazione personalizzata EXDIIBT4 IECEX |
|
Funzioni |
Finestra di visualizzazione cinese / inglese LCD e funzione operativa locale Sequenza auto -fase Identificazione e protezione della disconnessione di fase Impostazione e controllo a infrarossi Tecnologia di autodiagnosi Modbus, Profidbus DP, Hart |
|
Segnale |
A: contatto a secco passivo remoto, impulso corto segnale (pollice). B: contatto a secco passivo remoto, impulso lungo segnale (tieni premuto). C: segnale Active DC24V. D: segnale Active AC220V. E: segnale remoto DC4-20MA. |
|
Segnale di feedback |
A: Aprire, chiudere segnali di arresto (contatto a secco passivo). B: segnale di guasto (contatto a secco passivo). C: segnale di posizione della valvola (DC4-20MA, DC1-5V, DC0-10V) D: segnale di controllo remoto (contatto secco passivo) |
Accessori del prodotto
Parametri tecnici
Qt1 ~ Qt4/JS (220V monofase)
|
Modello |
Spec. |
Produzione coppia (N·m) |
Produzione velocità (r/min) |
Viaggio tempo (s) |
Massimo gambo diametro (mm) |
Motore energia (KW) |
Corrente motoria (A) |
Elettrico capacità 450V |
HANDWH torni di anguilla |
Riferimento Peso (KG) |
|
|
Valutato |
Marmellata |
||||||||||
|
Qt1 |
Qt04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
Qt06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
Qt09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
Qt2 |
Qt5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
Qt10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Qt10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Qt15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt3 |
Qt30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
Qt30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
Qt40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt4 |
Qt60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
Qt60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
Qt80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
Qt80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
Qt100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
Qt100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
Qt4/JS |
Qt150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
Qt150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
Qt200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
Qt200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
Qt250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
Qt250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
Qt1 ~ Qt4/JS (380V trifase)
|
Modello |
Spec. |
Produzione coppia (N·m) |
Produzione velocità (r/min) |
Massimo gambo diametro (mm) |
Motore energia (KW) |
Corrente motoria (A) |
Tempo di viaggio (s) |
Riferimento peso (KG) |
|
|
Valutato |
Marmellata |
||||||||
|
Qt1 |
Qt06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
Qt09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
Qt2 |
Qt05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
Qt10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
Qt10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
Qt15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Qt3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
Qt40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
Qt4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
Qt60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
Qt60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
Qt80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
Qt80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
Qt4/JS |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
DIMENSIONI
Dimensioni della flangia Qt1-Qt4
|
Modello |
Flangia misurare |
φd1 |
φd3 |
Standard misurare |
Prenotato misurare |
Massimo consentito |
b |
I |
t |
t |
profondità n-d4 h |
|
|
Qt1 |
Ra |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
Profondità 4-m6 12 |
|
F07 |
70 |
40 |
Profondità 4-m8 12 |
|||||||||
|
Rb |
2" |
57.15 |
12.6 |
3 |
14 |
Profondità 4-m6 10 |
||||||
|
3" |
||||||||||||
|
Qt2 |
Ra |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
Profondità 4-m6 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-m8 profondità 14 |
|||||||
|
F10 |
102 |
Profondità 4-m10 15 |
||||||||||
|
Rb |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
Profondità 4-m6 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
Profondità 4-m8 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
Qt3 |
Ra |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
Profondità 4-m10 15 |
|
Qt4 |
Rb |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-m12 profondità 18 |
|
F14 |
140 |
Profondità 4-m16 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
Profondità 4-m10 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
Profondità 4-m12 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT1-3 Tipo ordinario
Tipo integrale QT1-3
QT4-5 Tipo ordinario

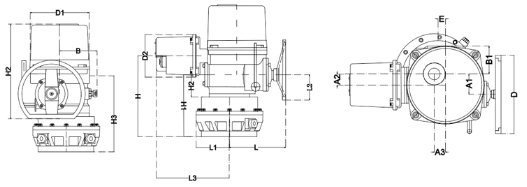

Tipo integrale QT4-5
|
Modello |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
Qt1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
Qt2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
Qt3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
Qt4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
Qt5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
Dimensioni di installazione di Qt/JS
|
Flangia modello |
Flangia diametro/ flangia codice |
φd1 |
φd3 |
Standard misurare |
Prenotato misurare |
Max. consentito |
b |
l |
ND-4 |
T |
|
Ra |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
Rb |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
Rc |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Applicazioni sul campo
Display prodotto
Serie di prodotti QT
La nostra fabbrica
Etichetta sexy: Qt Actuator elettrico motorizzato IP 67 220 V 380V, Cina, produttori, fornitori, fabbrica, acquisto, prezzo, citazione
