Attuatore elettrico
L'attuatore elettrico intelligente è un prodotto sviluppato dalla nostra azienda. Può ricevere segnali di commutazione (contatto passivo a secco, 24 V attivi, 22 V attivi, commutazione a impulsi e mantenimento) o segnali analogici (DC4~20 mA, 0~10 V, ecc.) dal sistema DCS e può essere azionato direttamente o tramite contattori o relè allo stato solido. Emette corrente di feedback DC4~20 mA e quattro contatti relè (posizione aperta, posizione chiusa, controllo remoto, allarme guasto). Il componente integra unità di controllo servo, unità di visualizzazione LCD, funzionamento della manopola e altre unità. Questo prodotto è facile da usare e ha funzioni di protezione perfette. È adatto per il controllo di valvole a farfalla, valvole a sfera, valvole a maschio e altre valvole che effettuano una rotazione di 90 gradi. È di piccole dimensioni, leggero e ha le caratteristiche di alta efficienza, alta affidabilità, elevate prestazioni di protezione, bassa rumorosità, ecc. Può essere controllato in loco e da remoto. È ampiamente utilizzato nei settori petrolifero, chimico, della produzione di energia, del trattamento delle acque e in altri settori.
Caratteristiche di Mian
1. Conchiglia
La scocca è realizzata in lega di alluminio duro, anodizzata e verniciata a polvere di poliestere, con elevata resistenza alla corrosione, grado di protezione IP67, NEMA4 e 6 e disponibile anche di tipo ignifugo.
2. Motore
Motore a gabbia di scoiattolo completamente chiuso, dimensioni ridotte, coppia elevata, piccola forza di inerzia, livello di isolamento di classe F, interruttore di protezione dal surriscaldamento incorporato per prevenire il surriscaldamento e danni al motore.
3. Struttura manuale
Il design del volantino garantisce sicurezza, affidabilità, risparmio di manodopera e dimensioni ridotte. Quando l'alimentazione è spenta, tirare la maniglia della frizione per il funzionamento manuale. Quando l'alimentazione è accesa, la frizione si ripristina automaticamente. (Nota: quando il motore non è alimentato, l'attuatore elettrico rimarrà in uno stato manuale permanente)
4 Indicatore
È installato sull'asse centrale per osservare la posizione della valvola. Lo specchio adotta un design a lente convessa, che non accumula acqua ed è più comodo da osservare.
5. Asciugatrice
Viene utilizzato per controllare la temperatura, impedire la condensazione dell'umidità all'interno dell'attuatore dovuta a variazioni di temperatura e condizioni meteorologiche e mantenere asciutti i componenti elettrici interni.
6. Finecorsa
Doppio limite meccanico ed elettronico. La vite di limite meccanico è regolabile, sicura e affidabile; il finecorsa elettronico è controllato da un meccanismo a camma e il semplice meccanismo di regolazione può impostare la posizione in modo accurato e comodo. Non è richiesto alcun supporto per batteria. (I contatti del microinterruttore sono tutti contatti in argento)
7 Protezione da sovraccarico
Può fornire protezione da sovraccarico. Quando la valvola è bloccata o c'è un oggetto estraneo, l'alimentazione del motore viene automaticamente scollegata, il che protegge più efficacemente la valvola e l'attuatore elettrico da danni. (È stato impostato prima di lasciare la fabbrica, si prega di non modificare le impostazioni a piacimento)
8. Autobloccante
Il preciso meccanismo a doppia vite senza fine può trasmettere in modo efficiente una coppia elevata, alta efficienza, bassa rumorosità, lunga durata, funzione autobloccante, prevenire l'inversione e la parte di trasmissione è stabile e affidabile. È stato riempito con grasso ad alta efficienza in fabbrica e non è necessario alcun rifornimento.
9 Bulloni antiscivolo
Quando si rimuove la calotta esterna, i bulloni sono attaccati alla calotta e non cadranno. I bulloni esterni sono tutti realizzati in acciaio inossidabile.
10. Installazione
Le dimensioni di installazione sono conformi agli standard internazionali ISO5211. Il manicotto dell'albero motore può essere rimosso e lavorato secondo necessità. Ha una forte adattabilità e può essere installato verticalmente o orizzontalmente.
11. Circuito
Il circuito di controllo è conforme allo standard di alimentazione monofase o trifase, il layout del circuito è compatto e ragionevole e i terminali di cablaggio possono soddisfare efficacemente i requisiti di varie funzioni aggiuntive. L'interruttore della valvola ha un'uscita di contatto passiva (può essere elaborata separatamente in base alle esigenze del cliente).
12. Modulo intelligente
È stata adottata una scheda di controllo con elevata integrazione e bassissimo consumo energetico del microcomputer a chip singolo e del circuito analogico, e l'installazione esterna interamente in metallo è stata adottata per isolare efficacemente la fonte di calore del motore dell'attuatore dalla scheda di controllo, il che migliora notevolmente le prestazioni anti-interferenza e la resistenza alla temperatura del software e dell'hardware.
13. Visualizzazione digitale della posizione della valvola
Quando l'attuatore viene aperto o chiuso, la modifica della posizione viene visualizzata in tempo reale sullo schermo LCD con numeri grandi.
14. Regolazione automatica
L'attuatore intelligente rileva automaticamente la sequenza di fase dell'alimentazione trifase collegata, senza che l'utente debba tener conto della sequenza di fase dell'alimentazione trifase.
Dati tecnici
Questo prodotto è conforme ai "Requisiti tecnici per attuatori per valvole elettriche ordinari" GB/T8528-97.
Sono disponibili due tipi di alimentazione: 220 V monofase e 380 V trifase (l'utente può scegliere).
Il prodotto è di tipo esterno e il suo grado di protezione è IP67.
Temperatura ambiente: -30C~70C.
Altitudine non superiore a 1000 m
L'umidità relativa ambientale non è superiore al 90% (25 gradi)
L'ambiente di lavoro non contiene sostanze altamente corrosive.
Non utilizzare in ambienti con miscele di gas esplosive.
Il prodotto è un sistema di lavoro di breve durata con un tempo di lavoro nominale di 10 minuti.
Nessuna condizione di forti vibrazioni.
Funzioni principali
★Motore: utilizzare un motore monofase da 220 V o un motore speciale per valvola YDF trifase da 380 V.
★Meccanismo di riduzione: si tratta di un meccanismo di riduzione a vite senza fine a due stadi.
★Controllo della corsa e meccanismo di indicazione della posizione: l'albero a camme viene condotto direttamente fuori dall'albero di uscita per effettuare una rotazione di 90 gradi e anche la camma di limite effettua una rotazione di 90 gradi per il controllo della corsa. L'indicatore di apertura e l'albero a camme sono coassiali e effettuano una rotazione di 90 gradi per indicare la posizione della valvola. E può fornire un segnale di uscita della posizione della valvola di 4-20mA.
★Meccanismo di controllo della coppia: viene utilizzato per controllare l'entità della coppia elettrica ed è composto da un interruttore in entrambe le direzioni e da un microinterruttore.
★Commutazione manuale-elettrica e meccanismo manuale: tipo di priorità elettrica semiautomatica, dopo che la maniglia di commutazione è stata tirata per completare la commutazione, è possibile eseguire l'operazione del volantino. Quando viene eseguita l'operazione elettrica, la maniglia di commutazione si ripristina automaticamente.
★Il riconoscimento automatico della sequenza di fase non richiede l'inversione del filo.
Tipo antideflagrante
Questo tipo di attuatore elettrico antideflagrante può resistere all'esplosione interna della miscela infiammabile penetrata nell'involucro senza danni e non accenderà l'involucro dell'apparecchiatura elettrica nell'ambiente esplosivo esterno formato da uno o più gas o vapori attraverso giunti o fori sull'involucro.
Il livello antideflagrante dell'attuatore elettrico della serie antideflagrante è: ExdII BT4Gb
Ex - Identificazione antideflagrante
D - Antideflagrante o antifiamma - Il tipo di apparecchiatura rappresenta l'apparecchiatura elettrica progettata per ambienti con gas esplosivi diversi dalle miniere di carbone
B - La dimensione dell'esplosione, che determina la dimensione (larghezza e fessura) di ciascun giunto ignifugo dell'attuatore;
Il gruppo di temperatura T4 - rappresenta la temperatura superficiale consentita dell'attuatore pari a 135 gradi
Gb - Livello di protezione standard

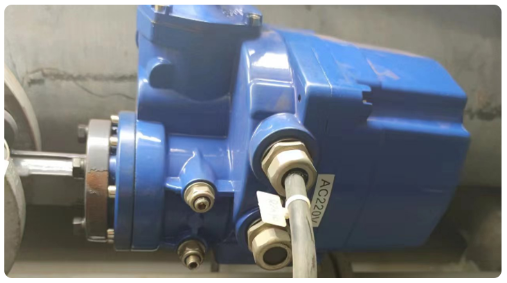

Applicazioni
