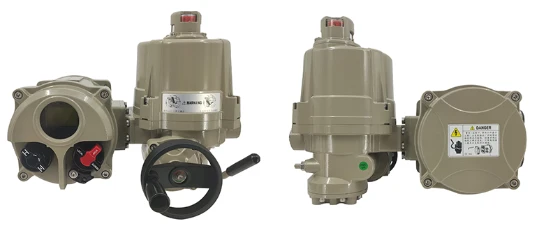

attuatore elettrico
Parametri tecnici
1. Alimentazione:
Alimentazione: trifase 380±10%V, 50±1%Hz; monofase 220±10%V, 50±1%Hz.
2. Commutare il segnale di uscita:
Uscita relè, contatto pulito passivo, capacità del contatto 5 A 250 V CA o 5 A 30 V CC.
3. Segnale analogico:
Uscita 4~20 mA CC; ingresso 4~20 mA CC (tipo modulante).
4. Ambiente di lavoro
(1) Prodotti a prova di esplosione: il tipo a prova di esplosione è la custodia ignifuga "d", la categoria è Classe II, la miscela di gas esplosiva è A e B, il gruppo di temperatura è T1~T4 e il marchio ignifugo è Exd BT4 II.
(2) Prodotti comuni: non contengono mezzi corrosivi, infiammabili o esplosivi.
(3) Temperatura ambiente: -20 C +60C.
(4) Livello di protezione: IP67.
5. Grado di servizio: S2 (breve tempo per il tipo on-off, l'orario di lavoro nominale è di 15 minuti). S4 (modalità intermittente modulante), ciclo di lavoro minimo 25%, numero massimo di operazioni 1200 volte/ora.
Caratteristiche prestazionali
1. Conchiglia
Il guscio è realizzato in lega di alluminio dura, anodizzato e verniciato a polvere di poliestere, con forte resistenza alla corrosione, grado di protezione IP67 ed è disponibile il tipo a prova di esplosione.
2. Motore
Il motore è un motore a gabbia di scoiattolo completamente chiuso con dimensioni ridotte, coppia elevata, forza di inerzia ridotta, grado di isolamento F e interruttore di protezione da surriscaldamento integrato per prevenire il surriscaldamento e danni al motore.
3. Limite di viaggio
Doppio limite meccanico ed elettronico. La vite di limite meccanico è regolabile, sicura e affidabile; il finecorsa elettronico è controllato da un meccanismo a camma e il semplice meccanismo di regolazione può impostare la posizione in modo accurato e conveniente senza supporto della batteria.
4. Sensore di corsa
Utilizza un potenziometro in plastica conduttiva ad alta precisione, in grado di rilevare con precisione la posizione corrente della valvola, ha un'elevata linearità indipendente, una lunga durata e non richiede il supporto della batteria.
5. Regolatore di coppia
Può realizzare la protezione da sovracoppia e adotta un controller di coppia meccanico, che è sicuro e affidabile. I modelli con coppia in uscita di 30 kg.m e superiore sono dotati di interruttore di limite di coppia
6. Meccanismo di trasmissione
Il preciso meccanismo a doppio ingranaggio a vite senza fine può trasmettere in modo efficiente una coppia elevata, con alta efficienza, bassa rumorosità (massimo 50 decibel), lunga durata, funzione autobloccante per impedire la rotazione inversa, parte di trasmissione stabile e affidabile ed è completamente riempito con alta efficienza grasso in fabbrica, quindi non è necessario il rifornimento.
7. Parti manuali
Il design del volantino garantisce sicurezza, affidabilità, risparmio di manodopera e dimensioni ridotte. Quando l'alimentazione è spenta, la maniglia della frizione può essere azionata manualmente. Quando l'alimentazione è accesa, la frizione si ripristina automaticamente. (Nota: Quando il motore non è alimentato, l'attuatore elettrico rimarrà in uno stato manuale permanente).
8. Indicatore di apertura
Installata sull'asse centrale, è possibile osservare la posizione della valvola. Lo specchio adotta un design con lente convessa, che non accumula acqua ed è più conveniente per l'osservazione.
9. Asciugatrice
Viene utilizzato per controllare la temperatura, prevenire la formazione di condensa all'interno dell'attuatore dovuta a cambiamenti di temperatura e condizioni atmosferiche e mantenere asciutti i componenti elettrici interni.
10. Bulloni anticaduta
Quando si rimuove il guscio esterno, i bulloni sono fissati al guscio e non cadranno. La bulloneria esterna è tutta in acciaio inox.
11. Installazione
Le dimensioni di installazione inferiori sono conformi agli standard internazionali ISO5211. La boccola dell'albero di trasmissione può essere rimossa e lavorata secondo necessità e ha una forte adattabilità. Può essere installato verticalmente o orizzontalmente.
applicazioni
