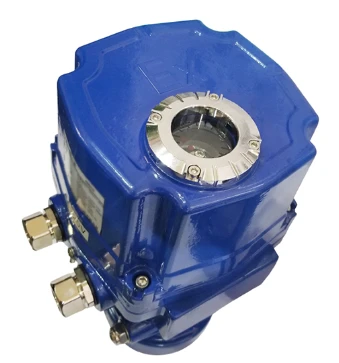

Attuatore elettrico
Gli attuatori elettrici per valvole a giro parziale vengono utilizzati per valvole con disco valvola a giro parziale, come valvole a sfera, valvole a farfalla, valvole a maschio ecc.
Gli attuatori per valvole elettriche antideflagranti a mezzo giro sono divisi in due serie di prodotti QB.
La gamma di coppia della serie QB è: 125~4000N.m (50~2000N.m per il tipo regolabile); (4000~16000N.m per il tipo modulante): queste due serie di prodotti sono suddivise in tipo ordinario e tipo modulante in base ai diversi metodi di controllo elettrico. Gli attuatori per valvole elettriche antideflagranti sono dotati di unità di controllo di base integrate come corsa e coppia ed è necessaria una scatola di controllo per realizzare il funzionamento in loco e con controllo remoto della valvola. Gli indicatori di prestazione soddisfano i requisiti GB/T24922-2010 "Condizioni tecniche per attuatori per valvole elettriche antideflagranti".
Oltre alle unità di controllo di base integrate come corsa e coppia, gli attuatori per valvole elettriche antideflagranti integrali sono dotati anche di componenti di controllo come moduli di controllo e contattori CA. Può collegarsi direttamente all'alimentazione per realizzare il funzionamento in loco della valvola e può ricevere direttamente l'uscita del segnale di commutazione dal sistema di controllo DCS per realizzare il funzionamento del controllo remoto della valvola. Gli indicatori di prestazione soddisfano i requisiti GB/T 24922-2010 "Condizioni tecniche per attuatori per valvole elettriche antideflagranti". Gli attuatori per valvole elettriche di regolazione ignifuga sono adatti per il sistema di controllo a circuito chiuso di processi industriali a secco e possono posizionare con precisione la valvola ricevendo il segnale di corrente da 4~40 mA inviato dal sistema di controllo. Gli indicatori di prestazione soddisfano i requisiti GB/T24922-2010 "Condizioni tecniche per attuatori per valvole elettriche a prova di fiamma" e JB/T8219-2016 "Attuatori elettrici ordinari e intelligenti per sistemi di controllo dei processi industriali".
Principali dati tecnici
1. Attuatore valvola elettrica antideflagrante
1.1 Alimentazione: 380 V, 50 Hz (altre tensioni e frequenze richiedono un'ordinazione speciale)
1.2 Ambiente di lavoro:
1.21 Temperatura ambiente: -20~60°C
1.2.2 Umidità relativa ambientale: inferiore o uguale al 90% (a 25°C)
1.2.3 Il tipo antideflagrante QB, il marchio antideflagrante dell'attuatore elettrico della valvola antideflagrante integrale è ExdIIBT4Gb. Il marchio antideflagrante del tipo antideflagrante e dell'attuatore elettrico per valvola antideflagrante integrato è ExdIIBT4Gb e Ex dIICT4Gb. Il marchio Ex dIIBT4Gb può essere applicato alle condizioni d'uso del gruppo IIA, IIB livello T1~T4; il marchio Ex dIICT4Gb può essere applicato alle condizioni d'uso del gruppo IIA, IIB, IIC livello T1~T4.
1.2.4 Grado di protezione IP67
1.3 Sistema di lavoro a orario ridotto, il limite di tempo è di 10 minuti;
1.4 Le specifiche e i principali parametri tecnici sono riportati nelle Tabelle 1 e 2.
2. Attuatore per valvola elettrica modulante antideflagrante
2.1 Alimentazione: 380 V, 50 Hz (altre tensioni e frequenze richiedono un'ordinazione speciale)
2.2 Temperatura ambiente: -40C~+55C.
2.3 Umidità relativa: inferiore o uguale al 95%.
2.4 Segnale: Ingresso: 4~20 mA CC; Uscita: 4~20 mA CC
2.5 Zona morta: 1%~12,5% regolabile.
2.6 Ciclo di lavoro: S5 (lavoro intermittente, con freno elettrico), ciclo di lavoro minimo 25%, numero massimo di operazioni 1200 volte/ora.
2.7 Livello di protezione: IP67
2.8 Il marchio ignifugo dell'attuatore per valvola elettrica modulante antideflagrante QB è ExdIIBT4Gb, mentre il marchio ignifugo dell'attuatore per valvola elettrica modulante antideflagrante è ExdIIBT4Gb e Ex dIICT4Gb. Quello con ExdIIBT4Gb può essere utilizzato nelle condizioni del gruppo IIA, IIB livello T1~T4; quello con ExdIICT4Gb può essere utilizzato nelle condizioni del gruppo IIA, IIB, IIC livello T1~T4.
2.9 Le specifiche e i principali parametri tecnici sono riportati nelle Tabelle 3 e 4.
Questo tipo di attuatore elettrico antideflagrante può sopportare senza danni l'esplosione interna della miscela infiammabile che è entrata nell'involucro e non accenderà l'involucro dell'apparecchiatura elettrica dell'ambiente esplosivo esterno formato da uno o più gas o vapori attraverso eventuali giunti o fori sul guscio.
Il livello antideflagrante dell'attuatore elettrico della serie antideflagrante è: ExdII BT4Gb
Ex - Identificazione a prova di fiamma
B - L'entità dell'esplosione, che determina la dimensione (larghezza e luce) di ciascun giunto ignifugo dell'attuatore;
T4 - Il gruppo di temperature rappresenta la temperatura superficiale consentita dell'attuatore pari a 135 gradi
Gb - Livello di protezione standard
Perché avviene un'esplosione?
Un'esplosione avviene quando una sostanza cambia improvvisamente da uno stato all'altro attraverso cambiamenti fisici o chimici, rilasciando enormi quantità di energia. L'energia rilasciata ad un ritmo rapido causerà un impatto violento e danni agli oggetti circostanti.
Ci sono tre condizioni necessarie per un'esplosione: materiale esplosivo, ossigeno e una fonte di ignizione. Oggettivamente molti siti industriali soddisfano le condizioni per un'esplosione. Quando la concentrazione di un materiale esplosivo e di ossigeno rientra nel limite di esplosione, si verificherà un'esplosione se è presente una fonte di esplosione.
Per prevenire le esplosioni, dobbiamo considerare le tre condizioni necessarie sopra. Se limitiamo una delle condizioni necessarie, limiteremo le esplosioni.
Anche le apparecchiature elettriche rappresentano una potenziale fonte di accensione, che può causare un aumento della temperatura superficiale, scariche statiche o scintille causate dalla corrente istantanea quando la macchina è in funzione. Dal punto di vista costruttivo, le apparecchiature elettriche antideflagranti possono racchiudere la miscela esplosiva accesa in un guscio, che è particolarmente robusto e può resistere alla pressione di esplosione della miscela esplosiva interna e impedire che la miscela esplosiva si diffonda all'esterno del guscio. Pertanto, le apparecchiature elettriche ignifughe possono evitare di diventare una potenziale fonte di accensione.
Questo tipo di attuatore elettrico antideflagrante può resistere all'esplosione interna della miscela infiammabile che è entrata nell'involucro senza subire danni e non accenderà l'involucro dell'apparecchiatura elettrica nell'ambiente esplosivo esterno formato da uno o più gas o vapori attraverso qualsiasi giunto superficie o foro sul guscio.
Applicazioni
