Attuatore elettrico di giri di SD Quarter
Attuatore elettrico intelligente non invasivo SD
Attuatore elettrico intelligente non invasivo SD è l'unità di esecuzione negli strumenti di automazione industriale. Riceve segnali da computer di controllo come regolatori, PLC, DCSS e completa automaticamente la funzione di regolazione. È un dispositivo principale indispensabile nei sistemi di controllo automatico.
Vantaggi
7 funzioni principali
No. 1
Con il display LCD, può visualizzare vari simboli, numeri e caratteri in loco per l'interfaccia umana per eseguire l'impostazione dei parametri, il debug e la diagnosi dei guasti.
No.2
La sequenza di fase dell'alimentazione trifase input può essere automaticamente corretta.
No.3
Quando si verifica un guasto, si interrompe nella posizione originale e fornisce un segnale di stato di guasto.
No.4
Funzione di registrazione dei dati operativi: impostazione di parametri conveniente, non è necessario aprire l'involucro, l'attuatore elettrico può essere impostato e gestito localmente tramite l'operatore manuale.
No.5
Può emettere i contatti di allarme e visualizzare la posizione della valvola.
No.6
Può fornire segnali di stato che indicano posizioni completamente aperte e completamente chiuse.
No.7
Quando il taglio negativo supera la coppia di controllo massima, l'uscita si apre e chiude la direzione di viaggio dello stato di sovraccarico di coppia.
Unità di funzionamento locale: l'interruttore del pulsante magnetico locale è completamente isolato dalla scatola elettrica e può passare tra gli stati di controllo locali e remoti per controllare facilmente e impostare l'attuatore.
Finestra di dialogo umana-macchina: visualizza la posizione della valvola dell'attuatore, la coppia e lo stato funzionale in cinese\/inglese, numeri, grafica, ecc.
Motore: ha una coppia di partenza elevata, un basso momento di inerzia, una piccola corrente iniziale e buone caratteristiche del servo.
Potente circuito integrato: utilizzando meno componenti elettronici e cablaggio elettronico complesso, l'attuatore elettrico ha un alto grado di affidabilità di controllo elettronico. L'encoder assoluto ha una serie di ingranaggi di accelerazione collegati all'albero dell'unità dell'attuatore, che può impostare automaticamente la corsa senza micro interruttori.
Albero di uscita: il design della spline consente di regolare la posizione dell'albero di uscita in base all'apertura della valvola e alla posizione e alla posizione di chiusura, facilitando il funzionamento.
L'attuatore utilizza un meccanismo di misurazione della protezione eccessiva. Quando viene superato l'intervallo di coppia impostato, l'attuatore verrà bloccato per produrre il segnale in quella direzione e il motore smetterà di ruotare, proteggendo così la valvola, le parti di trasmissione dell'attuatore e il motore. Quando viene eliminato l'errore, l'attuatore può riprendere il normale funzionamento spegnendo o invertendo istantaneamente il segnale.
Encoder assoluto: impostazione automatica di viaggio senza micro switch.
Metodo di installazione
Comodo regolazione del limite
Auto-blocco a tutte le velocità
Trasmissione di ingranaggi continua tra motore e valvola
Le parti meccaniche principali hanno una buona resistenza agli shock
Non è necessaria una manutenzione regolare, la lubrificazione degli ingranaggi è efficace per la vita
Alta efficienza e bassa usura del sistema di ingranaggi
Alta efficienza e basso rumore
La ruota della mano non ruota durante il funzionamento elettrico, il manuale ed elettrico cambi automaticamente
Alta efficienza di trasmissione
L'attuatore intelligente combina efficacemente l'elevata efficienza di trasmissione dell'unità Worm e del vettore planetario per ridurre il consumo di energia del motore. Tianjin Freya Automation Technology Co., continua ricerca di Ltd. su materiali, lubrificazione, dispositivi di auto-blocco (garantendo la coppia sulla valvola) e la progettazione del prodotto ha sviluppato completamente l'alta efficienza dell'unità worm, garantendo efficacemente le operazioni di coppia elevata quando il motore è sottodimensionato.
L'architettura meccanica degli attuatori in tutte le serie di prodotti è costituita dalla trasmissione meccanica diretta dalla ruota della mano all'uscita (senza worm Drive), che aiuta a garantire un'elevata efficienza di trasmissione dalla ruota della mano all'uscita. Tutte le trasmissioni meccaniche dirette sono dotate di dispositivi di auto-blocco, che possono ancora essere utilizzati per il controllo elettrico e i dispositivi manuali anche senza alcun funzionamento. Il sensore è direttamente collegato all'albero di uscita per garantire una misurazione accurata della posizione. La progettazione meccanica dei nostri attuatori elettrici ottimizza la trasmissione del motore e della ruota della mano e può essere auto-bloccante a tutte le velocità.
Caratteristiche del motore
Il motore asincrono utilizzato nell'attuatore elettrico ha il più alto rapporto di coppia di avvio teorico.
Questo design consente all'attuatore di far fronte a eventuali difficoltà operative e partenze frequenti.
I motori asincroni hanno una coppia di partenza elevata
Protezione del sovraccarico del motore
Protezione del surriscaldamento del motore
Isolamento motorio grado F
Dati tecnici

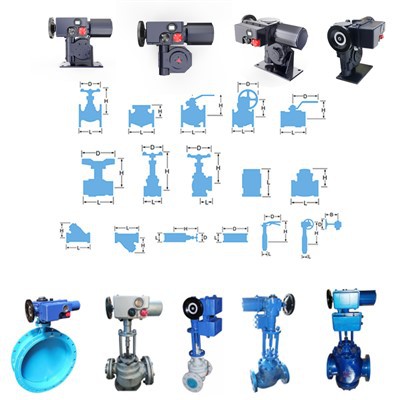

Applicazioni
