L'attuatore elettrico per valvole serie DQW è un attuatore elettrico per valvole a giro parziale
L'attuatore per valvole elettriche della serie DQW è un attuatore per valvole elettriche a giro parziale, adatto per valvole a sfera, valvole a farfalla e altri tipi di valvole e ammortizzatori elettrici. Il suo tipo di struttura è di tipo combinato, composto da dispositivo elettrico multigiro FRYDZW e dispositivo manuale a giro parziale HBC. Le condizioni ambientali, la temperatura, la temperatura, l'altitudine e il livello di protezione applicabili di questa serie di prodotti possono tutti raggiungere il livello dei prodotti con specifiche DZW corrispondenti. Anche le prestazioni tecniche e il principio di controllo elettrico sono gli stessi dei prodotti DZW
Cambio a vite senza fine
Caratteristica principale:
· Trasmissione chiusa completa
· Il grasso incorporato migliora la durata e le guarnizioni
· Un'ampia gamma di rapporti di trasmissione consente di selezionare qualsiasi rapporto di ingresso per un'ampia gamma di applicazioni
HBC è il riduttore a vite senza fine più robusto sul mercato. Fornisce prestazioni continue e senza problemi che richiedono
Viene utilizzato principalmente in posizioni chiave del processo di controllo del flusso nelle centrali nucleari e nelle centrali idroelettriche
La combinazione del riduttore a vite senza fine della serie HBC può fornire un'uscita di un quarto di giro con una velocità inferiore e una coppia più elevata e l'uscita della coppia può raggiungere i 600,000Nm
· L'angolo e l'orientamento del supporto della vite senza fine è completamente autobloccante
· Il manicotto di azionamento staccabile e facile da elaborare è conveniente per elaborare la dimensione della connessione corrispondente;
· Limite meccanico di 0 gradi ~90 gradi · Il livello di protezione è IP 67 (IP68 personalizzato)
· La temperatura di lavoro è di -40 gradi ~ più 120 gradi; (requisiti ambientali speciali possono essere personalizzati)
Cambio ultra-coppia
L'attuatore per valvole elettriche di tipo DZW è composto da sei parti, ovvero motore asincrono trifase per attuatore per valvole elettriche, meccanismo di controllo del cambio, meccanismo di commutazione elettrico manuale, parti del volantino e parti elettriche
Schema schematico della trasmissione
Parti elettriche
L'indicatore di apertura e il regolatore di corsa sono strutture integrate, che sono parti comuni di tutta la serie. L'ingranaggio di ingresso è azionato dall'ingranaggio del contatore. Dopo la decelerazione, la piastra indicatrice ruota con il processo di apertura e chiusura della valvola per indicare la posizione di apertura o chiusura della valvola. L'albero del potenziometro e la piastra dell'indicatore ruotano in modo sincrono per l'indicazione di apertura remota e l'angolo tra la posizione aperta e la posizione chiusa della piastra dell'indicatore può essere modificato spostando il numero di giri per regolare l'ingranaggio.
Il controller della corsa adotta il principio del contatore decimale, che ha un'elevata precisione di controllo. Parti comuni a tutta la serie. Il suo principio di funzionamento è: una coppia di ingranaggi di estremità grande e piccola nella scatola di riduzione aziona il pignone attivo (Z=8), quindi fa funzionare il controller della corsa. Dopo che il controller della corsa è stato regolato in base alla posizione di apertura e chiusura della valvola, quando il controller ruota nella posizione impostata con l'albero di uscita, la camma ruoterà di 90 gradi, costringendo il microinterruttore ad agire, scollegando l'alimentazione del motore, e il motore si arresta, in modo da realizzare il limite di corsa dell'attuatore elettrico di controllo.
Il motore è esterno, con buone prestazioni di potenza, la velocità di uscita del prodotto ha un'ampia gamma di selezione e la coppia di uscita è pienamente conforme allo standard GB/T24923-2010
L'attuatore elettrico di tipo base adotta la finestra del display del puntatore e l'attuatore del tipo di regolazione adotta il design della superficie dello specchio della finestra del display del puntatore e la manopola incassata per impedire l'accumulo di acqua.
La morsettiera sigillata indipendente può garantire l'integrità della tenuta delle parti elettriche all'interno dell'attuatore elettrico e migliorare la capacità di protezione dell'attuatore

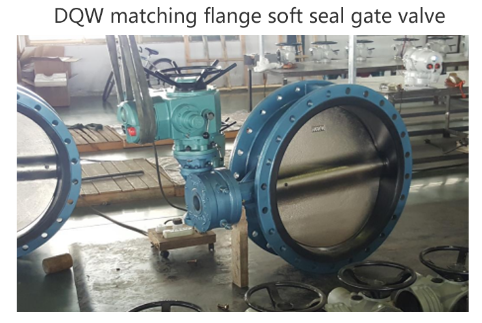

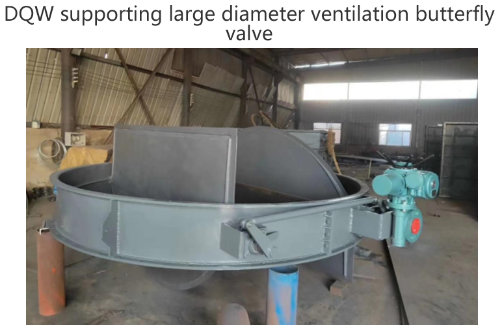

Immagini reali di valvole corrispondenti DQW
