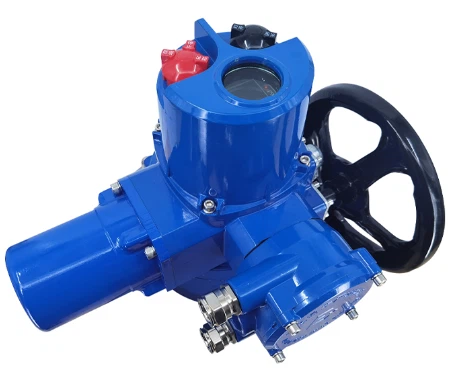

Attuatore della valvola elettrica

Caratteristiche del prodotto
• Gli attuatori di valvole elettrici di tipo Q sono adatti per le valvole a farfalla, le valvole a sfera ecc., Che sono necessarie per trasformare i 90 gradi. Questi attuatori sono presenti da piccole dimensioni, peso leggero, alta efficienza, alta affidabilità, alta capacità di protezione, basso rumore e così via. Possono essere eseguiti sia il funzionamento che il controllo remoto. Quindi sono stati applicati in industrie petrolifere e chimiche, centrali elettriche, trattamento delle acque e industrie di carta.
• Freya controlla i progetti, produce e fornisce attuatori e servizi di alta qualità relativi all'automazione delle valvole.
• Con i nostri molti anni di esperienza nel campo dell'automazione, abbiamo lanciato la serie Q di attuatori elettrici, che sono compatti, robusti, affidabili e possono essere completamente integrati in sistemi di controllo complessi.
• Siamo sempre pronti a fornirti i nostri attuatori e accessori della serie Q, nonché servizi di qualità.
• Costruzione compatta e robusta, leggera.
• Ampia gamma di variazioni di coppia (da Min 50nm a Max 5000nm).
• Alloggiamento in alluminio anodizzato duro all'interno e all'esterno con rivestimento esterno di vernice ad alta temperatura per l'uso contro un ambiente industriale grave.
• Il contenitore utilizza guarnizioni e O-ring radiali che forniscono protezione a IP67 impermeabili e Opzionale ATTAGLIO LP68.
• Standard LSO5211.
• Boccola di trasmissione rimovibile per facilitare la lavorazione e il montaggio.
• Auto-blocco fornito da Double Worm Gearing (nessun freno richiesto).
• Identifica e corregge automaticamente le fasi. Protezione da guasto della fase automatica protegge la sicurezza delle attrezzature.
• Sistema di rilevamento della coppia meccanica affidabile che fornisce un funzionamento sicuro in condizioni di sovraccarico.
• La finestra e l'indicatore di grandi dimensioni forniscono una migliore indicazione di posizione a distanza.
• Numero di opzioni di controllo della posizione locale per fornire una semplice messa in servizio e funzionamento sul campo.

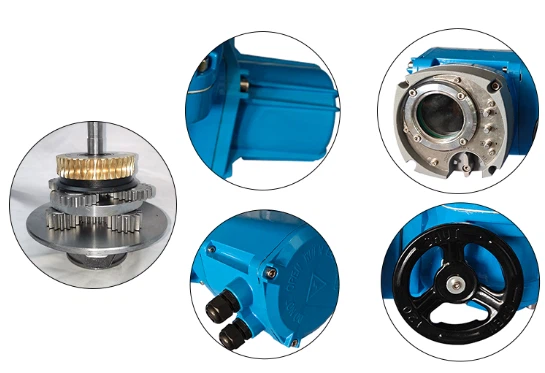

Struttura del prodotto


1 Il pulsante di interruttore non-swik di controllo integrato viene adottato per garantire una funzione impermeabile completa. Il circuito integrato ha un isolamento di potenza affidabile dai segnali di interferenza esterna da parte di elementi di isolamento ottico. Se è presente un'induzione dell'interruttore a over-torque, per la sicurezza del motore e della valvola, l'attuatore si rifiuterà di essere rilevato da altri sensori prima che l'operatore inserisca il pulsante Posizione Home (RESET).
2 Selezione della modalità di controllo
L'interruttore selettivo "remoto"-"arresto"-"locale" installato sul dispositivo operativo locale può essere utilizzato per impostare il funzionamento remoto (controllo remoto) o il funzionamento locale (controllo locale) o la modalità STOP.
3 Funzionamento elettrico locale
L'interruttore operativo "aperto"-"chiudere" installato sul dispositivo operativo locale può essere utilizzato per aprire o chiudere l'attuatore localmente.
4 motore
Il motore specifico della valvola che può essere smontabile indipendentemente ha le caratteristiche dell'elevata coppia di partenza e della piccola inerzia. Il motore a induzione della gabbia scoiattolo con termostato incorporato. Il termostato incorporato rileva accuratamente l'aumento della temperatura per impedire il danno del motore.
5 Funzionamento elettrico
Il motore guida il verme elettrico attraverso una coppia di ingranaggi di spur del primo stadio e il verme guida l'albero eccentrico a ruotare attraverso l'ingranaggio del verme di rame combinato con esso. Questa struttura per ingranaggi di riduzione ha prestazioni di auto-blocco, quando il motore si interrompe, la valvola verrà bloccata in posizione.
Controllo a 6 ictus, controllo della coppia e apertura che indicano meccanismo
Controllo della corsa Adotta un meccanismo a camme, l'albero a camme viene sincronizzato con l'albero di uscita e due micro interruttori sono rispettivamente impostati nelle direzione di apertura e chiusura. L'estremità superiore dell'albero a camme è dotata di un quadrante per indicare la posizione della valvola. Controllo della coppia Il verme elettrico è dotato di un gruppo di molla a farfalla, il movimento assiale del verme elettrico è proporzionale alla coppia di uscita dell'albero di uscita e il movimento del worm viene convertito nella rotazione dell'albero della coppia attraverso la struttura e la struttura del pignone. Una camma è installata sull'albero della coppia e viene fornito un microswitch corrispondente nella direzione di apertura e chiusura.
7 operazioni manuali
Quando la ruota della mano viene ruotata, il verme manuale guida la marcia esterna dell'ingranaggio ad anello fisso per ruotare e la marcia interna dell'ingranaggio ad anello fisso e la marcia planetaria formano un treno di marcia ad asse fisso per guidare l'albero di uscita per ruotare. Pertanto, la conversione delle operazioni manuali ed elettriche degli attuatori viene completata attraverso la conversione del ruolo dell'attrezzatura ad anello statico. Non c'è frizione e non è necessario cambiare la maniglia per ottenere una commutazione completamente automatica.
8 Terminal Box
La cavità terminale sigillata indipendente può garantire l'integrità della tenuta della parte elettrica dell'attuatore elettrico durante l'esecuzione di cablaggi in loco e allo stesso tempo soddisfare i requisiti a prova di esplosione del prodotto.
9 Limite meccanico
C'è una vite di limite regolabile in ciascuna direzione di apertura e chiusura. Una speciale guarnizione di tenuta è installata sulla vite di limite per garantire buone prestazioni di tenuta di questa parte.
Casi di campo


Accessori del prodotto

Display prodotto

Specifiche standard
|
Grado di protezione |
Standard IP65/IP67 Special IP68 |
|
Alimentazione elettrica |
AC380V trifase AC380V --- 460V 50/60Hz monofase: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Duty Cycle (On-Off) |
Short 10 minuti (ordine speciale 30 minuti) |
|
Duty Cycle (modulando) |
Short 10 minuti (ordine speciale 30 minuti) |
|
Motore |
Motore a induzione della gabbia scoiattolo |
|
Interruttori limite |
2 ciascuno per apertura e chiusura (valutazione SPDT 250VAC/16A) |
|
Interruttori di coppia |
1 ciascuno per apertura e chiusura (valutazione SPDT 250VAC/16A) |
|
Protezione in jam |
Protezione di surriscaldamento costruita |
|
Angolo di viaggio |
90 gradi |
|
Indicatore di posizione |
Indicatore meccanico continuo con freccia |
|
Self blocco |
Fornito da Double Worm Gearing (nessun freno) |
|
Tappo meccanico |
1 ciascuno per ogni estremità di viaggio (apertura e chiusura), esterno e regolabile |
|
Temperatura ambiente |
Standard: -20-+60 grado opzionale: -40-+80 |
|
Umidità ambientale |
90%di RH MAX (non condensante) |
|
Grado a prova di esplosione |
Può essere fornita la certificazione personalizzata EXDIIBT4 IECEX |
|
Funzioni |
Finestra di visualizzazione cinese / inglese LCD e funzione operativa locale Sequenza auto -fase Identificazione e protezione della disconnessione di fase Impostazione e controllo a infrarossi Tecnologia di autodiagnosi Modbus, Profidbus DP, Hart |
|
Segnale |
A: contatto a secco passivo remoto, impulso corto segnale (pollice). B: contatto a secco passivo remoto, impulso lungo segnale (tieni premuto). C: segnale Active DC24V. D: segnale Active AC220V. E: segnale remoto DC4-20MA. |
|
Segnale di feedback |
A: Aprire, chiudere segnali di arresto (contatto a secco passivo). B: segnale di guasto (contatto a secco passivo). C: segnale di posizione della valvola (DC4-20MA, DC1-5V, DC0-10V) D: segnale di controllo remoto (contatto secco passivo) |
Dati tecnici
|
Modello |
Coppia (N·m) |
Max. gambo diametro (mm) |
Manuale rapporto |
Produzione velocità (r/min) |
AC380V |
AC220V |
Peso Kg |
|||
|
Energia (KW) |
Attuale (A) |
Energia (KW) |
Attuale (A) |
Diretto montato |
Piastra montato |
|||||
|
Fry-Q-005 |
50 |
19 |
60:1 |
0.5 |
0.045 |
0.35 |
0.06 |
0.7 |
8.5 |
16 |
|
Fry-Q-010 |
100 |
19 |
60:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
9 |
17 |
|
Fry-Q-015 |
100 |
28 |
90:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
17 |
25 |
|
Fry-Q-020 |
200 |
28 |
90:1 |
0.5 |
0.09 |
0.7 |
0.12 |
1.5 |
17 |
25 |
|
Fry-Q-030 |
300 |
28 |
90:1 |
0.5 |
0.12 |
0.8 |
0.15 |
2.0 |
17 |
25 |
|
Fry-Q-040 |
400 |
28 |
90:1 |
0.5 |
0.15 |
0.9 |
0.18 |
2.5 |
18 |
26 |
|
Fry-Q-060 |
600 |
38 |
87:1 |
0.5 |
0.18 |
1.0 |
0.25 |
3.0 |
25 |
41 |
|
Fry-Q-090 |
900 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
26 |
50 |
|
Fry-Q-120 |
1200 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
27 |
51 |
|
Fry-Q-180 |
1800 |
38 |
87:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
28 |
67 |
|
Fry-Q-300 |
3000 |
55 |
348:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
39 |
77 |
|
Fry-Q-400 |
4000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
40 |
78 |
|
Fry-Q-500 |
5000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
41 |
82 |
Nota:
1. Sotto la tensione nominale, il rapporto tra la corrente di marmellata e la corrente nominale del motore è 7 e la tolleranza è +20% del valore garantito
2. LF Esistono requisiti speciali, l'azienda può fornire altre velocità: 0,25/1/2/3/4 (R/min), ecc.
DIMENSIONI

|
Modello |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-Q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-Q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
Dimensioni di connessione

|
Modello |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-Q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-Q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
Dimensioni di connessione

|
Modello |
Modello di flangia |
d1 |
d2 |
d3 |
n-d4 |
D7 |
H |
h |
h1 |
||
|
Prenotato |
Max. |
||||||||||
|
Fry-Q-005 |
FB1 |
77 |
57 |
4-M6 |
12.7 |
12.7 |
35 |
||||
|
Fry-Q-010 |
FB1 |
77 |
57 |
4-M6 |
15.9 |
15.9 |
35 |
3 |
2 |
||
|
F05 |
65 |
35 |
50 |
4-M6 |
8 |
18 |
35 |
||||
|
Fry-Q-015 Fry-Q-020 |
FB2 |
92 |
70 |
4-M8 |
19 |
19 |
42 |
||||
|
F07 |
90 |
55 |
70 |
4-M8 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-Q-030 Fry-Q-040 |
FB3 |
115 |
89 |
4-M12 |
22.2 |
22.2 |
42 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-Q-060 |
FB3 |
115 |
89 |
4-M12 |
28.6 |
28.6 |
50 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-Q-120 |
FB4 |
140 |
108 |
4-M12 |
31.7 |
31.7 |
50 |
||||
|
F12 |
150 |
85 |
125 |
4-M12 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-Q-120 Fry-Q-180 |
FB5 |
197 |
159 |
4-M16 |
33.3 |
33.3 |
60 |
||||
|
F14 |
175 |
100 |
140 |
4-M16 |
20 |
38 |
60 |
3 |
3 |
||
|
Fry-Q-180 Fry-Q-300 Fry-Q-500 |
FB5 |
197 |
159 |
4-M16 |
41.3 |
41.3 |
90 |
||||
|
F16 |
210 |
130 |
165 |
4-M20 |
20 |
60 |
90 |
3 |
3 |
||
