Attuatore elettrico lineare IP68 nell'industria mineraria del carbone

Attuatore elettrico

Caratteristiche del prodotto

1. Tracciare continuamente la posizione della valvola in ogni momento, indipendentemente dall'alimentazione.

2. Mantenere il normale funzionamento e l'accessibilità dell'interfaccia grafica, dell'indicazione remota e del logger dati dopo la perdita di potenza.

3. La lubrificazione del bagno d'olio fornisce una lunga vita e la possibilità di essere installata in qualsiasi direzione.

4. Protezione impermeabile che non si basa sulla copertura terminale e le guarnizioni dell'interfaccia - Struttura a doppia tenuta, il grado di protezione raggiunge IP68.

5. I sensori di posizione di coppia e valvola indipendenti vengono utilizzati per migliorare notevolmente le prestazioni di sicurezza.

6. La selezione della stazione di controllo manuale remota può realizzare la configurazione e la messa in servizio delle operazioni remote, con una distanza massima fino a 100 metri.

7. Sicuro, motore - dispositivo a ruota indipendente, che può essere utilizzato in qualsiasi momento.

8. Fornisce analisi di tendenza dettagliata e dati diagnostici per la gestione patrimoniale.

9. Aggiorna le opzioni di configurazione e controllo di modifica e indicazione in loco tramite Bluetooth Setter.

10. Lo schermo può visualizzare le informazioni sullo stato delle prestazioni della valvola di tempo e dell'attuatore.

11. Commissione e configurazione rapidi e sicure senza alimentazione tramite setter Bluetooth invasivo non invasivo invasivo.

12. Base di spinta rimovibile per facile installazione e manutenzione.

13. Explosion - Opzioni di prova soddisfano vari standard internazionali.

Struttura del prodotto

1. -mano ruota

La robusta ruota della mano fornisce un funzionamento manuale di emergenza affidabile in caso di guasto dell'alimentazione.

2. Shell

La shell in lega di alluminio di qualità alta - è compatta e leggera. È rivestito con uno strato di materiale protettivo per adattarsi ad ambienti estremamente difficili e sono disponibili altri tipi di strati.

3. Motore

La bassa inerzia e il motore di coppia elevata consentono al motore di raggiungere rapidamente la coppia di picco dopo l'avvio, e non c'è quasi alcun movimento di limite - quando è disattivato - eccitazione. Esiste un interruttore di temperatura preciso incorporato nella bobina del motore, che non è influenzato dalla temperatura ambiente circostante e mantiene il motore a capacità termica ottimale. Allo stesso tempo, l'albero del motore e il verme sono indipendenti l'uno dall'altro per una rapida sostituzione.

4. Attrezzatura a vite senza fine

La catena di trasmissione degli ingranaggi a vite senza fine è semplice, con una struttura squisita ed efficienza di trasmissione costante. Ha una funzione di bloccaggio meccanica auto - e non richiede freni. La parte di trasmissione è piena di olio lubrificante duraturo - e può funzionare a lungo senza manutenzione.

5. Double - Design sigillato

Il doppio design sigillato - fornisce una morsettiera di girasole che è separata dalla sala di controllo e sigillato. Anche se la copertura della scatola di connessione è aperta in loco, può garantire l'isolamento dell'interno dell'attuatore dal mondo esterno, in modo che l'umidità, la polvere e i gas pericolosi non possano entrare nell'interno dell'attuatore al minimo e i componenti interni sono completamente protetti.

6. Manuale/manico dell'interruttore elettrico

La maniglia dell'interruttore manuale/elettrico può essere utilizzata in modo sicuro in qualsiasi momento. Durante la pressione della maniglia con la forza appropriata, girare lentamente la mano per consentire alla frizione interna di coinvolgere la marcia. La frizione si disinnesterà automaticamente quando il motore viene eccitato e nello stato bloccato elettricamente.

7. Sistema di misurazione della coppia di uscita

Un sistema di misurazione di potenza utile progettato professionalmente viene utilizzato come sistema di misurazione della coppia di uscita. Questo sistema è sviluppato dalla tecnologia familiare di misurazione dell'energia elettrica e può ottenere valori di misurazione della coppia accurati e ripetibili che sono indipendenti dalle variazioni di frequenza, tensione e temperatura.

8. Pannello di controllo

Il pannello di controllo LCD può fornire istantaneo, UP - a - Stato della data e posizione della valvola, con lingue cinesi e inglesi disponibili, utilizzando una struttura intuitiva del menu per fornire informazioni di calibrazione e diagnostica, comprese le curve di coppia, il funzionamento e i record di guasti, lo stato del motore, le informazioni locali e i dati hardware, ecc.

9. Pulsante

I pulsanti di controllo "aperti"/"chiudi" di controllo locale e i pulsanti in modalità "stop"/"stop"/"stop"/"remoto" usano tutti dispositivi di effetto a fessura di trasmissione magnetica isolata, senza - alberi e buone prestazioni di sigillatura, eliminando mentre eliminano i problemi che possono essere causati da switch di reed falsi e fragili.

Applicazioni

Valvole elettriche

Caratteristiche del design

1. Configurazione di commissioning conveniente e sicura

• Configurazione di messa in servizio rapida e sicura, che può essere eseguita senza alimentazione; Multi - lingua Human - Viene fornito la visualizzazione interattiva della macchina

• Non - Impostazioni invadenti possono essere eseguite in qualsiasi ambiente

• base di spinta staccabile per facile installazione e manutenzione delle valvole

• Funzionamento, configurazione e messa in servizio tramite la stazione di controllo manuale remota, con una distanza massima di 100 metri

• Parte - Turn Actuator fornisce la funzione di impostazione del limite automatico

2. Avanzamento tecnologico

• Posizione: l'ultimo encoder assoluto brevettato. L'encoder adotta un design di contatto non- e ha ridondanza e auto -funzionalità di rilevamento -. • Display: il display a livello avanzato Double - fornisce agli utenti un display della posizione della valvola di carattere - di grandi dimensioni -

• Coppia: l'attuatore utilizza la tecnologia di rilevamento della coppia

• Controllo: elementi di controllo come schede di controllo dei principali o di controllo del bus, attuatori e comunicazioni di bus di campo, utilizzare un sistema di comunicazione interno basato sul bus -. Ciò non solo riduce il cablaggio e le connessioni interne, ma aumenta anche l'affidabilità.

3. Affidabilità

• Misurazione della posizione assoluta avanzata per rilevare la posizione continua del tempo reale - senza potenza

• Interfaccia grafica, indicazione remota e funzione del logger dati dopo la perdita di potenza principale

• Dustproof e impermeabile, e non si basa sul coperchio del terminale e sulla ghiandola - Struttura a doppia tenuta, livello di protezione fino a IP68

• Sensore di posizione di coppia e valvola indipendente

• Il funzionamento della ruota della mano è sicuro e sempre indipendente dal motore

• La boccola dell'albero di azionamento utilizza cuscinetti sigillati - manutenzione - gratis

4. Gestione patrimoniale

• Lo schermo può visualizzare le informazioni temporali -} di valvole e attuatori

• Download di dati sicuro e affidabile tramite strumento di impostazione intrinsecamente sicura

• Aggiornare e configurare il controllo e l'indicazione nel campo attraverso lo strumento

• Compatibile con i sistemi di controllo e monitoraggio digitale e altri sistemi di bus di campo

• Analisi delle tendenze dettagliate, diagnostica e registrazione dei dati possono essere visualizzati sullo schermo o scaricato tramite lo strumento di impostazione

5. Manutenzione preventiva ottimale

• Gli attuatori sono dotati di un logger di dati di precisione che può fornire l'acquisizione e l'analisi dei dati per la posizione della valvola.

6. Intervento di alimentazione indicativa

• A causa dell'uso dell'encoder assoluto, non è necessaria alcuna batteria di visualizzazione per rilevare e tenere traccia della posizione della valvola. Tutte le impostazioni sono sicure anche senza energia.

7. Operazione manuale sicura

8. Funzionamento del campo remoto

• Utilizzare il cavo dati standard, la distanza massima dall'attuatore è di 100 metri

• Può essere montato su un muro o una staffa

• Alimentato dall'attuatore connesso

• Opzionale esplosione - Tipo di prova

• Grado di protezione IP68

• Struttura a doppia tenuta

• Impostazione semplice

• I record di dati dell'attuatore possono essere visualizzati e scaricati localmente

9. Protezione della temperatura

• Al fine di impedire il surriscaldamento del motore, abbiamo equipaggiato l'avvolgimento del motore con un sensore di temperatura per percepire direttamente la temperatura del motore e collegarla al circuito di controllo dell'attuatore.

10. Diagnosi automatica auto -

11. Protezione dell'inversione istantanea

12. Sincronizzazione di fase

13. Protezione del blocco delle valvole

14. Interfaccia principale configurabile

• Informazioni e stato della posizione della valvola

• Informazioni sulla posizione della valvola e valore di coppia (digitale)

• Informazioni sulla posizione della valvola e valore di coppia (immagine analogica)

• Informazioni sulla posizione della valvola e informazioni sui comandi (immagine digitale o analogica)

Protocollo di comunicazione

L'attuatore elettrico supporta Profibus DP e ha le seguenti caratteristiche:

Support Profibus dp - v0.dp - v1.dp - V2 Livello funzionale

High - Speed ​​Data Exchange (fino a 1,5mbit/s - corrispondente a ca. . 0.3 ms/attuatore)

La lunghezza del cavo è di circa 10 km (la lunghezza tra due attuatori è di circa 1200 m)

Circa 126 dispositivi possono essere allegati

Topologia lineare ridondante come opzione

Per Profibus DP, la topologia di base è attraverso la struttura dell'albero del segmento rs485, come mostrato nella figura:

L'attuatore elettrico supporta Modbus RTU e ha le seguenti caratteristiche:

Exchange di dati veloci (fino a 115kbit/s - corrispondente a ca. . 30 ms/attuatore)

La lunghezza del cavo raggiunge circa 10 km (1200 m senza relè intermedio tra due attuatori)

Circa 247 dispositivi possono essere allegati

Topologia lineare ridondante come opzione

Per Modbus RTU, la topologia di base è attraverso la struttura dell'albero dei segmenti RS485, lo stesso di Profibus DP.

Il protocollo di comunicazione HART adotta il principio di chiave del trasferimento di frequenza (tastiera a turni di frequenza, FSK), che si basa sullo standard di comunicazione Bell 202. I segnali digitali sono rappresentati da due frequenze: 1200Hz rappresenta la logica "1" e 2200Hz rappresenta la logica "0". Poiché il componente medio del segnale di frequenza è zero durante la comunicazione, non influirà sulla trasmissione di segnali analogici. Pertanto, le onde sinusoidali di queste due frequenze possono essere sovrapposte sul segnale analogico DC4 ~ 20MA e trasmesse contemporaneamente. In questo modo, non è possibile utilizzare il segnale analogico DC4 - 20MA, ma anche lo stesso cavo può essere utilizzato per realizzare due - trasmissione multi-informazione con i segnali digitali, quindi avere funzioni come modificare l'intervallo, il tempo di smorzamento, i parametri PID, ecc.

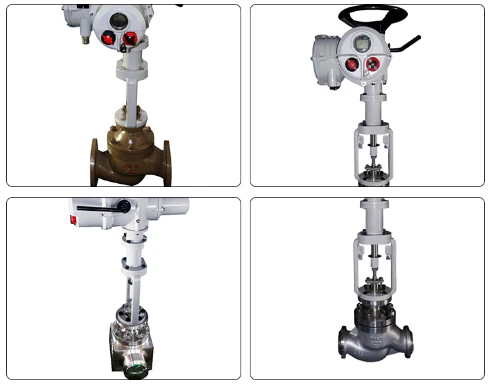

Display prodotto

Parametri tecnici

Parametri di prestazione dell'attuatore Fryq+VE (singolo - fase 220V 50Hz)

Parametri di prestazione dell'attuatore Fryq+VE (tre - fase 380V 50Hz)

DIMENSIONI

Fryq+ve

Fryt+VE

Parametri di prestazione dell'attuatore Fryq+VE (tre - fase 380V 50Hz)
