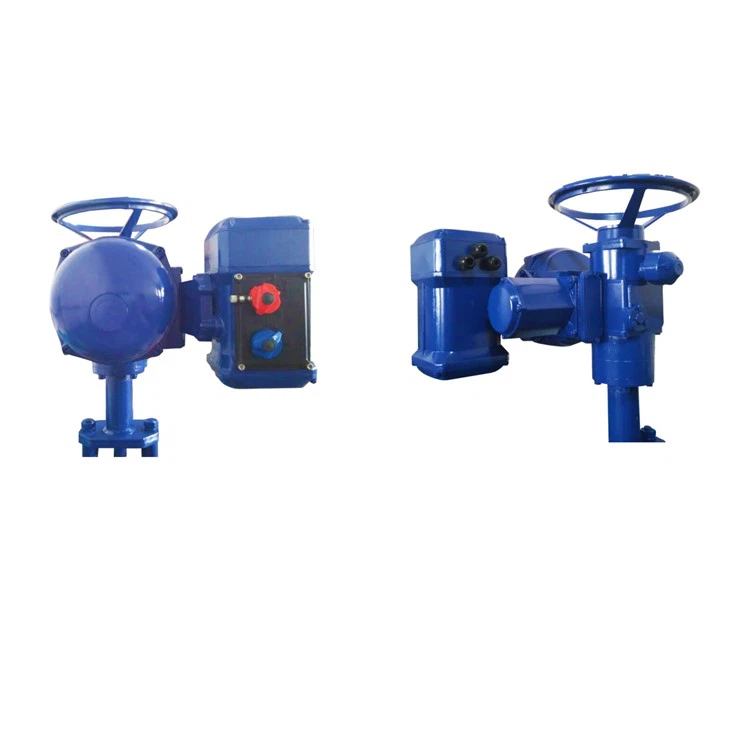

Attuatore elettrico
Parametri tecnici dell'attuatore elettrico SAL
I principali parametri tecnici degli attuatori elettrici SALsereis
1. Segnale in ingresso: 4-20m A
2. Scadenza:0,3~ 3 percento Regolabile in continuo.
3. Passaggio di ingresso: Uno per l'ingresso analogico in corrente e uno per l'ingresso on-off.
4. Segnale di uscita: 4 20m A impedenza CC inferiore o uguale a 500
5. Il passaggio di ingresso e il passaggio di uscita sono isolati.
6. Errore di base: inferiore o uguale a ± 1,5%.
7. Deviazione inferiore o uguale all'1%.
8. Caratteristica di smorzamento: nessuna oscillazione (oscillazione periodica zero).
9. Classe di protezione: IP67
10. Ambiente operativo: Temperatura: -25 gradi ＋70 gradi
11. Alimentazione: Monofase: 220 V 10% 50 Hz; Trifase: 380 V 10% 50 H z
12. Impedenza 250Ω 13. Umidità Inferiore o uguale al 95%
Gli attuatori elettrici sono classificati
Tipi e specifiche degli attuatori elettrici lineari. Istruzioni

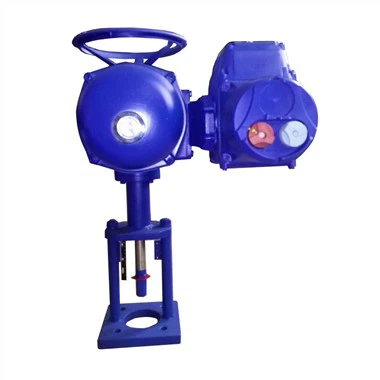

Modelli e specifiche dell'attuatore elettrico a giro lineare SAL
Le caratteristiche di configurazione degli attuatori elettrici
1. Gli attuatori elettrici modello modulante proporzionale integrale monofase e trifase adottano tutti relè a stato solido con accoppiamento elettrico e senza contatto ottico per il controllo del motore. Il modello remoto adotta il contatto di corrente alternata importato ad alta affidabilità per il controllo.
2. Funzione operativa locale Il prodotto è dotato di interruttori magnetici con albero senza penetrazione, per realizzare la commutazione locale/remota e la rotazione dell'attuatore elettrico azionando gli interruttori. Gli interruttori vengono utilizzati per controllare il circuito elettrico infermo dell'attuatore. Gli interruttori possono essere bloccati per evitare operazioni locali non autorizzate. Se l'operatore locale non ne ha bisogno, seleziona il prodotto senza la struttura operativa locale.
3. Funzionamento manuale Tutti gli attuatori sono dotati di un volantino per azionare l'attuatore nelle direzioni di apertura e di allentamento in caso di guasto dell'alimentazione elettrica. Quando è necessario azionare il volantino, spingere il volantino verso la direzione dell'albero del volantino, quindi può essere utilizzato. Al termine dell'operazione, il volantino viene automaticamente innestato. Il volantino non può girare quando l'attuatore è nello stato di funzionamento elettrico.
4.Funzione di protezione da sovracoppia L'attuatore è dotato di un dispositivo di rilevamento della sovracoppia in grado di rilevare con precisione la forza della valvola. Quando la coppia supera il valore impostato, l'interruttore di coppia all'interno dell'attuatore invia un segnale al circuito di controllo per arrestare il motore e proteggere la valvola, le parti motrici e il motore. Dopo che il guasto meccanico di sovracoppia è stato risolto, spegnendo l'alimentazione o inserendo un segnale invertito istantaneamente, l'attuatore tornerà a girare normalmente.
5. Servomotore di tipo speciale I motori monofase e trifase adottati per l'attuatore sono motori di tipo speciale con elevate caratteristiche servo, con elevata coppia di avviamento, bassa inerzia di rotazione e piccola corrente di avviamento. Il motore consente avviamenti frequenti, normalmente 1200 volte/ora. Il motore della serie SM consente avviamenti a 1800 volte/ora.
6.Indicazione della posizione La corrente di uscita viene utilizzata per l'indicazione della posizione. Tutti i tipi di attuatori sono dotati del circuito trasmettitore di corrente per emettere la corrente di feedback di posizione come indicazione di posizione o utilizzata per il confronto con il segnale di ingresso. La corrente di uscita è 4~20 mA CC. L'impedenza di uscita è inferiore o uguale a 5000. uscita a corrente costante. I circuiti di corrente di feedhack del modello modulante standard e del modello intelligente sono integrati con i circuiti di controllo logico completo dell'attuatore in un'intera struttura. L'attuatore del modello remoto è dotato di un modulo di corrente individuale 2-cavo per emettere corrente da 4~20 mA.
7. Funzione di blocco della posizione del segnale di interruzione. Gli attuatori del modello modulante sono tutti dotati di segnali di controllo analogici da 4 ~ 20 mA a circuito aperto che controllano automaticamente la funzione. Se si verifica il segnale di interruzione, l'attuatore manterrà la posizione originale o passerà all'emergenza impostata. posizione.
8. Frenatura dinamica La frenatura dinamica è la configurazione standard per proteggere la valvola da impatti eccessivi a causa dell'inerzia molare eccessiva. La frenatura dinamica adotta la forma di frenatura elettrica con la posizione della valvola rilevata dal preciso sensore di posizione della valvola per controllare la rotazione del motore e il posizionamento preciso.
