Attuatore elettrico
Panoramica
La nuova generazione di attuatori elettrici multigiro (giro lineare) della serie AK3 adotta una struttura di connessione diretta e può essere facilmente abbinata alle valvole. È adatto per valvole i cui dischi scorrono in linea retta, come valvole a saracinesca, valvole a globo, valvole a membrana, saracinesche dell'acqua, ecc., Questo prodotto può realizzare funzioni come il controllo remoto dell'apertura e della chiusura e il controllo del funzionamento in loco di la valvola, ed è un dispositivo di azionamento indispensabile per le valvole elettriche. Il prodotto ha le caratteristiche di funzioni complete, prestazioni affidabili, dimensioni ridotte, peso leggero e uso e manutenzione convenienti. Accolto con favore dalla maggior parte degli utenti, è ampiamente utilizzato nel petrolio, nell'industria chimica, nell'energia elettrica, nella metallurgia, nella fabbricazione della carta, nel trattamento delle acque e in altri settori. Per valvole che necessitano di azionamento a quarto di giro come valvole a sfera e valvole a farfalla, è possibile scegliere la serie di riduttori elettrici a vite senza fine prodotti dalla nostra azienda. Se hai bisogno di informazioni più dettagliate sui riduttori a vite senza fine, contatta la nostra azienda.
Gli attuatori elettrici multigiro si dividono in: tipo standard e tipo antideflagrante.
Progettazione strutturale di tipo standard per esterni e tipo antideflagrante
Ambiente di lavoro e principali parametri tecnici
Alimentazione: AC380V (±5 percento), monofase: AC220V (±5 percento);
4. 2. Frequenza: 50Hz( più 0,4% );
4. 3. Umidità relativa dell'ambiente: W95 percento (a 25 gradi);
4. 4. Altitudine: O 1000 m;
4. 5. Temperatura ambiente: -20 gradi ~ più 60 gradi;
4. 6. Livello di protezione: IP65;
4. 7. Marchio antideflagrante: Ex dIIBT4;
4. 8. Il motore è un sistema di lavoro a breve termine: il tempo di funzionamento nominale è di 10 minuti e l'isolamento di classe F;

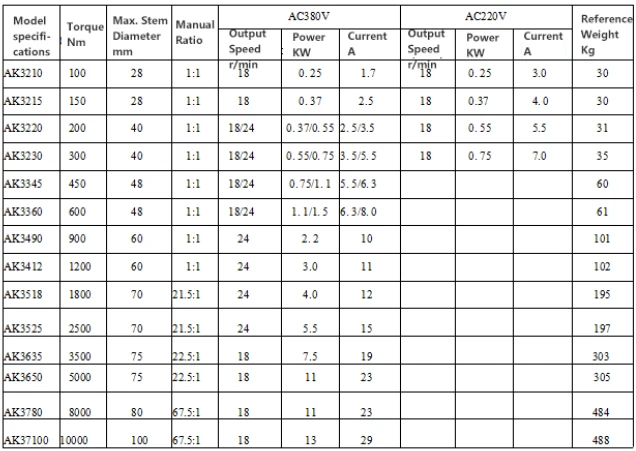

Modelli specifici e specifiche degli attuatori elettrici della serie AK3
Struttura e principio di funzionamento
Gli attuatori della serie AK3 sono composti da motore, riduttore, meccanismo di controllo della corsa, meccanismo di controllo della coppia, indicatore di apertura, potenziometro di precisione, meccanismo di commutazione manuale/elettrico, volantino e parti elettriche. Il tipo esterno adotta una cucitura rotonda e una guarnizione O-ring; il tipo antideflagrante ha la stessa struttura di tenuta del tipo per esterni e viene aggiunta una struttura superficiale antideflagrante.
Motore: il tipo standard adotta YDF, il tipo antideflagrante adotta la serie YBDF e il motore speciale per valvole elettriche anticorrosione e antideflagrante per esterni. Riduttore: è costituito da una coppia di ingranaggi cilindrici e ingranaggi a vite senza fine. La potenza del motore viene trasmessa all'albero di uscita attraverso il riduttore. Meccanismo di controllo della coppia: è una parte comune dell'intera serie. La struttura è mostrata nella Figura 11. Quando l'albero di uscita è sottoposto a una certa coppia, la vite senza fine produce uno spostamento assiale oltre alla rotazione, che aziona la leva a squadra e fa sì che il blocco d'urto produca uno spostamento angolare, premendo così la camma e sollevando la staffa. Quando la coppia sull'albero di uscita aumenta, il microinterruttore che emette la coppia di controllo funziona per raggiungere lo scopo di proteggere l'elettrovalvola. .Il principio di funzionamento del motore: la rotazione del motore aziona direttamente l'ingranaggio a vite senza fine per ruotare attraverso l'ingranaggio del motore, il verme aziona l'ingranaggio a vite senza fine per ruotare, quindi aziona l'albero di uscita per ruotare attraverso la frizione. Il funzionamento elettrico ha sempre la priorità. Il funzionamento manuale ed elettrico fa ruotare una coppia di ingranaggi conici mentre l'albero di uscita ruota e misura la variazione di posizione della valvola tramite un potenziometro di precisione.
Regolatore di corsa: adotta il principio del contatore decimale e ha un'elevata precisione di controllo. Parti comuni a tutta la serie. Il principio di funzionamento è: una coppia di ingranaggi conici grandi e piccoli nella scatola di riduzione aziona il pignone attivo (z=8), quindi fa funzionare il contatore. Se il contatore è stato regolato in base alla posizione di apertura e chiusura della valvola, quando il contatore ruota nella posizione preimpostata (numero di giri) con l'albero di uscita, la camma ruoterà di 90°, per forzare l'azione del microinterruttore, togliere l'alimentazione al motore e fermare il motore, in modo da realizzare il controllo della corsa (numero di giri) del dispositivo elettrico.
Indicatore di apertura: è una parte comune di tutta la serie. La sua struttura è mostrata in Figura 13. L'ingranaggio di ingresso è azionato dall'ingranaggio dell'unità del contatore. Dopo la decelerazione, il disco indicatore ruota contemporaneamente al processo di commutazione della valvola per indicare l'apertura o la chiusura della valvola. Il pezzo mobile del potenziometro e la piastra dell'indicatore ruotano in modo sincrono per l'indicazione di apertura remota e il numero di giri può essere modificato spostando l'ingranaggio di regolazione del numero di giri. All'interno dell'indicatore di apertura è presente un microinterruttore e una camma, quando il dispositivo elettrico è in funzione, la camma ruota per far agire periodicamente il microinterruttore.
