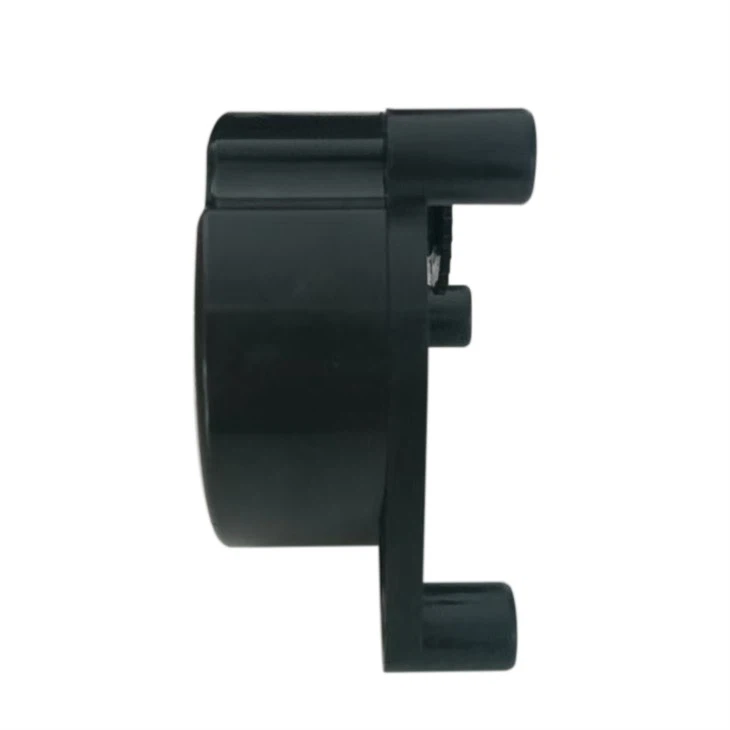

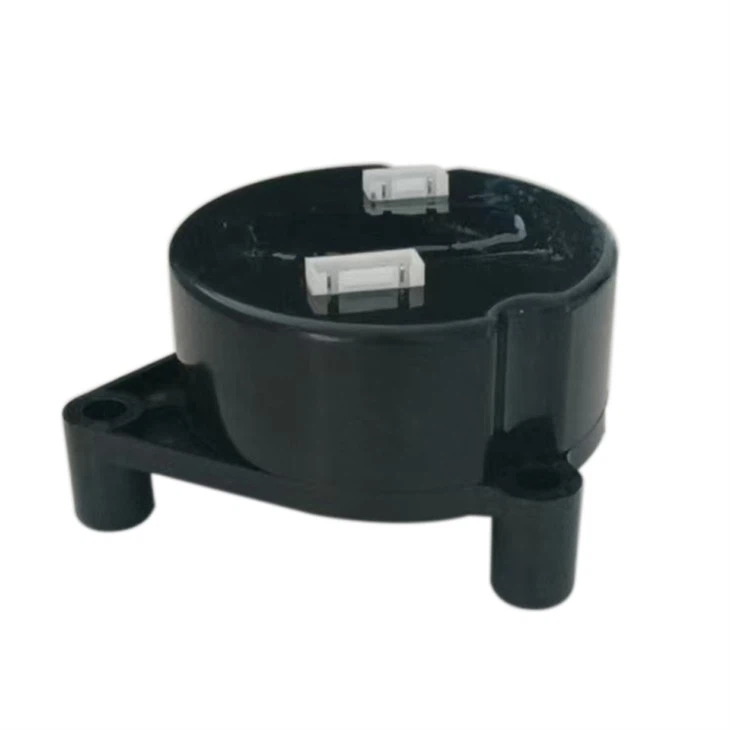

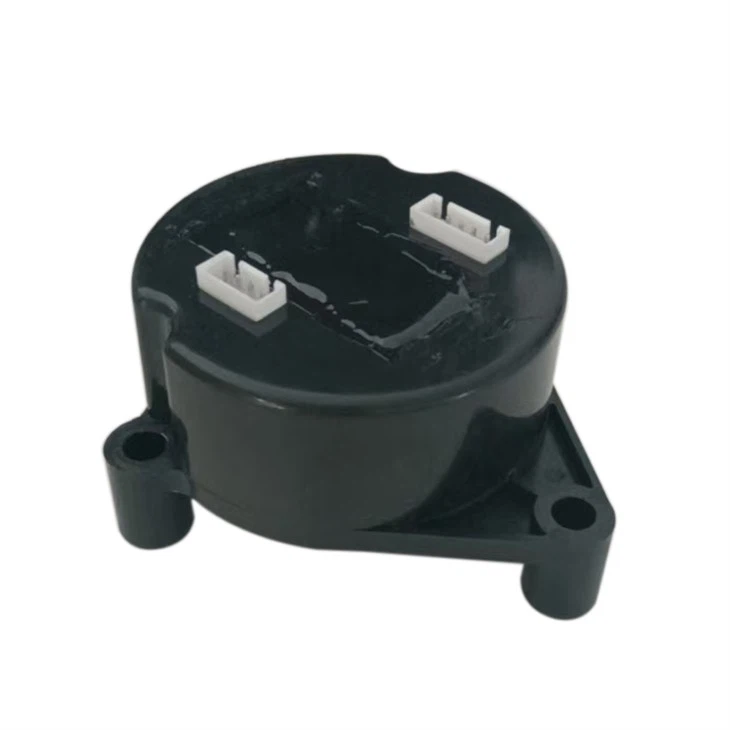

Encoder assoluto
Vantaggi fondamentali
Posizione assoluta perdita zero
Set di ingranaggi meccanici a più virgola + conteggio elettronico, supporta fino a 4096 giri di registrazione
Non è necessario ripristinare dopo l'interruzione dell'alimentazione, leggi la posizione reale dopo l'alimentazione

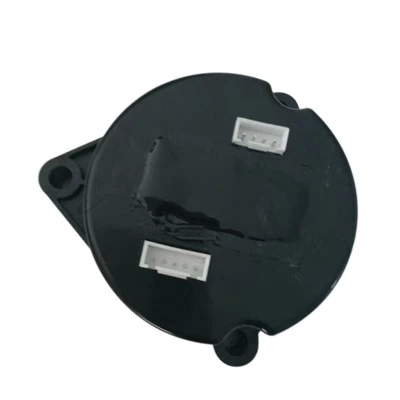

Ripetibilità a livello di micron
Risoluzione a singolo svolta 0. 0 02 gradi, precisione di ripetibilità ± 0,005 gradi
Compensazione della temperatura integrata, -40 grado ~ 85 gradi Errore di intervallo completo<0.01%
Anti-interferenza di livello industriale
Allievo in lega di alluminio + protezione IP67, resistente alla vibrazione 50G/Impatto 100G
Doppio design di schermatura per le linee del segnale, EMC è conforme a EN 61000-6-4
Funzione diagnostica intelligente
Indicatore di stato LED (potenza/segnale/guasto)
Avviso di sovraccarico: segnale di allarme di uscita quando la coppia cambia improvvisamente
Parametri tecnici
Articolo ECCODER Absolute
Risoluzione 17BIT (singolo turno)/16 bit (multi-giro)
Segnale di output SSI, 4-20 MA, rs485 (opzionale)
Velocità massima 6000rpm
Tensione di lavoro dc 5-30 V (design a tensione ad ampio)
Livello di protezione IP67 (polvere e impermeabile)
Mechanical life >100 milioni di rotazioni
Cuscinetto carico radiale 50n/assiale 30n
Metodo di installazione SHAFT HOLLOW (φ 6-20 mm)/Flange Installation
Applicazioni
Feedback della posizione della valvola di emergenza della pipeline a distanza a distanza
Supporto Segnale di posizione della valvola sovrapposta al protocollo HART
Switch DIP per impostare la risoluzione e il tipo di protocollo
Calibrazione della posizione zero tramite software PC (supporta la compensazione online)
Luce rossa a LED: selezionare la tensione di alimentazione/linea di linea del segnale
Salto dati: controlla se il livello di schermatura è messo a terra in modo affidabile
Guida alla selezione
Selezione della risoluzione
Controllo convenzionale: 12 bit (4096 passi/turno)
Regolazione di precisione: 17 bit (131072 passaggi/turno)
Suggerimenti corrispondenti del protocollo
Sistema PLC: è preferito Profibus-DP
Progetto IoT: Modulo di trasmissione trasparente Modbus RTU + JSON
FAQ
D: Quali sono i vantaggi rispetto agli encoder incrementali?
A: Gli encoder assoluti non richiedono punti di riferimento e sono resistenti alle interferenze di alimentazione/vibrazione, rendendoli particolarmente adatti per applicazioni critiche per la sicurezza.
D: L'encoder originale di un vecchio attuatore può essere sostituito?
A: Forniamo adattatori per boccola e convertitori di protocolli e più del 90% dei modelli può essere sostituito direttamente.
