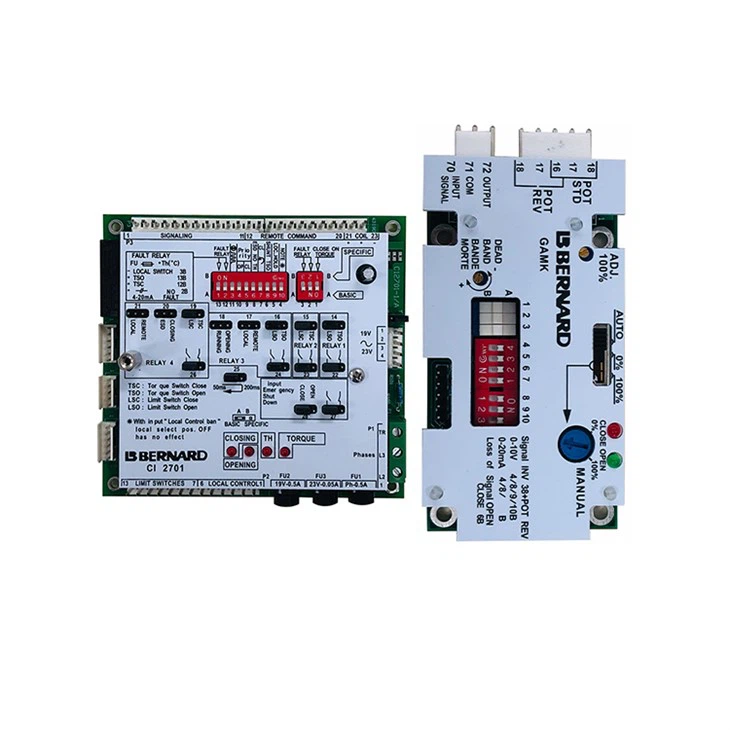

Pannello di controllo scheda circuito elettrico CI2701 L'attuatore elettrico può formare diversi sistemi di controllo in base al diverso sito operativo. La scheda circuito utilizzata di frequente include il pannello di controllo logico, la scheda di controllo della posizione e l'operatore manuale in loco, ecc. Inoltre, la scheda di controllo del bus in loco, la scheda di controllo del tempo e il display digitale saranno utilizzati in situazioni di applicazione speciali. I principali tipi di pannello di controllo logico sono C12701, chiamata anche scheda 2701. È la scheda circuito principale di INTEGRAL.POSIGAM+
introduzione
Scheda di controllo della posizione della valvola GAMK (opzionale) La scheda di controllo della posizione della valvola è anche chiamata posizionatore. Il modello comunemente utilizzato è GAMK, in genere lo chiamiamo scheda GAMK. Lo schema del pannello è mostrato nella Figura 2. Questa scheda è collegata alla scheda madre C12701. Il posizionatore è utilizzato per controllare l'attuatore sulla posizione della valvola impostata dal segnale di ingresso. Il pannello di configurazione del posizionatore consente:
Fornire un comando di posizionamento locale Rendere il posizionatore compatibile con la forma del segnale di ingresso Impostare la risposta dell'attuatore alla perdita del segnale di ingresso
1. Impostazioni del segnale di ingresso
Il segnale di ingresso standard è 4-20 mA
1.1 Eseguire sotto 0-20mA
segnale di input
Interruttore 4
Interruttore 8
Impostare gli interruttori 4 e 8 in posizione B per operare con il segnale di ingresso 0-20 mA
Il segnale di uscita (indicazione di posizione) è anch'esso 0-20 mA.
1.2.Eseguire con segnale di ingresso 0-10V
Interruttore 4
Interruttore 8
Interruttore 9
Interruttore 10
Gli interruttori 4, 8, 9 e 10 sono posizionati in B per funzionare a un segnale 0-10V. Il segnale di uscita è 0-20mA.
2. Impostazione della direzione di marcia
Con l'impostazione standard, 4 mA corrispondono alla chiusura della valvola e 20 mA alla completa apertura della valvola.
Interruttore 3
Collegamento del potenziometro
Posizionare l'interruttore 3 in posizione B.
Collegare il potenziometro al GAMK in posizione "POT STD" su "POT REV" in modo che 4 mA corrispondano alla valvola completamente aperta e 20 mA corrispondano alla valvola completamente chiusa.
3. Impostazione della funzione "Stay put" (mantenimento della posizione a prova di guasto) Sotto il controllo del segnale di ingresso 4-20 mA, la piastra della valvola può essere mantenuta in una posizione di sicurezza quando il segnale di ingresso viene perso tramite un'impostazione corretta. Con le impostazioni standard, l'attuatore rimane nella posizione in cui il segnale è stato perso quando il segnale di controllo viene perso,
Nel consiglio di amministrazione del GAMK:
Interruttore 5
Interruttore 6
Interruttore 8
Posizionare l'interruttore 5 in posizione B in modo che l'attuatore sia completamente aperto quando si perde il segnale di ingresso.
Posizionare l'interruttore 6 in posizione B in modo che l'attuatore si chiuda quando il segnale di ingresso viene perso.
Posizionare l'interruttore 8 in posizione B per disattivare la funzione "Stay put".
Nota: nel caso di un segnale di ingresso di 0-20mA o 0-10V, la funzione *Stayput' non può essere utilizzata e l'interruttore 8 deve essere posizionato in posizione B per disattivare questa funzione.
4. Regolazione della zona morta
Sebbene siano state effettuate delle regolazioni in fabbrica, l'utente può anche effettuare la regolazione tramite il potenziometro "DEAD BAND". Se si desidera ridurre la zona morta, è necessario ruotarlo in senso antiorario. Nota: se la zona morta è troppo piccola, l'attuatore oscillerà. In generale, non è consentito regolare la zona morta.
5. Operazione locale
La scheda GAMK consente all'utente di simulare un segnale di {{0}} mA in loco per verificare lo stato dell'attuatore. La manopola di controllo locale/remoto del Communicator deve essere posizionata in posizione remota. Sulla scheda GAMK è presente un selettore che può essere selezionato tra AUTO, 0%, MAN o 100%. Che rappresentano il controllo del segnale esterno. 4 mA, 4 20 mA regolabili, 20 mA e così via. Nella posizione "MAN", regolare il potenziometro per simulare un segnale di 4-20 mA.
AUTO: Funziona tramite un segnale esterno {{0}}%: Segnale interno 0% (standard 4 mA) MAN: Il segnale interno può essere regolato da 0 a 100% 100%: Segnale interno 100% (standard 20 mA)
6. Regolazione 0% Impostare il selettore sulla posizione 0% per consentire all'attuatore di ricevere il comando di chiusura della valvola (4 mA). A questo punto, l'attuatore dovrebbe avere due condizioni.
Caso 1: L'attuatore inizia a chiudere la valvola e si ferma prima di raggiungere l'interruttore di finecorsa della posizione di chiusura della valvola. Ruotare lentamente il potenziometro del segnale di posizione vicino all'indicatore di posizione meccanico dell'attuatore. A questo punto, l'attuatore inizia a ruotare di nuovo, si ferma dopo aver raggiunto l'interruttore di finecorsa della posizione di chiusura della valvola e il LED continua a emettere luce. Ruotare il potenziometro nella direzione opposta fino a quando il LED rosso non si spegne.
Caso 2: L'attuatore inizia a chiudere la valvola e si ferma quando viene raggiunto il finecorsa di chiusura della valvola, ma il LED che indica la valvola è ancora illuminato.
A questo punto, il potenziometro dell'attuatore viene ruotato gradualmente fino allo spegnimento del LED.
7. Regolazione al 100% Impostare il selettore sulla posizione 100% per consentire all'attuatore di ricevere il comando di apertura della valvola (20 mA). Esistono anche due casi per l'attuatore.
Caso 1: l'attuatore inizia ad aprire la valvola e si ferma prima di raggiungere l'interruttore di finecorsa della posizione di apertura della valvola. Ruotare gradualmente il potenziometro "AD1100%" (regolazione 100%) in senso orario per ruotare l'attuatore fino all'interruttore di corsa di apertura della valvola. Quindi ruotare lentamente il potenziometro nella direzione opposta fino allo spegnimento del LED verde.
Caso 2: L'attuatore inizia ad aprire la valvola e si ferma dopo aver raggiunto l'interruttore di finecorsa della posizione di apertura della valvola, ma la luce verde lampeggia sempre. Ruotare gradualmente il potenziometro "AD1100%" (regolazione al 100%) in senso antiorario per spegnere il LED verde.
Immagini del prodotto

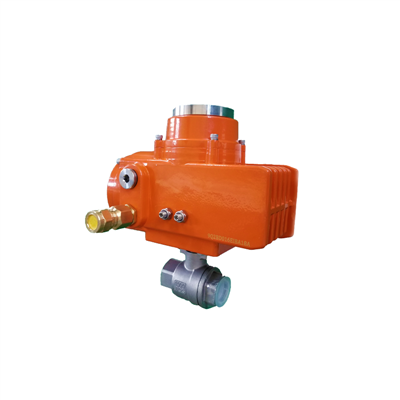

Altri pannelli di controllo e accessori
