Valvola a sfera in acciaio inossidabile a tre vie
Caratteristiche
◆ Diametro ridotto a T/L/X: 1/2-6 (DN15-DN150)
◆ Pressione di lavoro: Classe 150/300 PN16/40 10K Temperatura di lavoro: -20C~180C
◆ Standard americano ANSI Classe 150 Standard di progettazione: ASME B16.34API608API6D
◆ Progettazione del dispositivo di uscita dello stelo della valvola antideflagrante
◆ standard flangia: ASME B16.51 Progettazione del carico dinamico delle molle a doppia farfalla
◆ Ispezione e collaudo: AP1 598
◆ Fusione di precisione
◆ Dispositivo antistatico (opzionale)
◆ 4 design delle sedi delle valvole
◆ Maniglia girevole a 360 gradi
◆ Maniglia di bloccaggio
◆ Design della piattaforma alta con montaggio diretto ISO5211
◆ Dispositivo di automazione (opzionale)
◆ Norma tedesca DIN PN16 Norma di progettazione: EN1983EN12516-1
◆ flangia standard: EN1092-1 PN16/40
◆ Ispezione e collaudo: EN12266-1 Standard giapponese: JIS 10K Standard di progettazione: JIS B2071
◆ Standard flangia: JIS B2220 Ispezione e collaudo: JIS B2003
Valvola a sfera a tre vie
La valvola a sfera elettrica a tre vie è un nuovo tipo di valvola a sfera di commutazione a tre vie, che può essere utilizzata per controllare la direzione, la deviazione o la convergenza del mezzo in tre condotte. In base alle diverse strutture del nucleo della sfera, può essere divisa in a forma di T o a forma di L. La differenza tra la valvola a sfera elettrica a tre vie a forma di T e la valvola a sfera elettrica a tre vie a forma di L è dovuta principalmente alla differenza nella struttura interna, che non può essere vista dall'aspetto! Le valvole a sfera a forma di T possono collegare e tagliare il terzo canale di tre condotte ortogonali, svolgendo un ruolo nella deviazione e nella convergenza, mentre le valvole a sfera a forma di L possono solo collegare le due condotte ortogonali e non possono mantenere l'interconnessione della terza conduttura allo stesso tempo, svolgendo solo un ruolo nella distribuzione.
In termini di tecnologia, le valvole a sfera elettriche a tre vie a forma di T possono sostituire le valvole a sfera elettriche a tre vie a forma di L, ma le valvole a sfera a forma di L non possono sostituire le valvole a sfera a forma di T! Durante l'uso, diverse forme strutturali devono essere selezionate in base alle diverse condizioni di lavoro e le valvole a sfera a forma di T possono essere utilizzate per corrente continua, mentre le valvole a sfera a forma di L non possono.
La valvola a sfera a tre vie può tagliare, distribuire e modificare in modo flessibile la direzione del flusso del mezzo. La superficie di tenuta di una valvola a sfera è solitamente in uno stato chiuso con la superficie sferica, quindi non viene facilmente erosa dal mezzo, è facile da usare e ha una struttura semplice e compatta. Può essere utilizzata in condizioni di lavoro con acqua, gas naturale, acido, solventi, ecc.
Controllo di qualità prima che il prodotto lasci la fabbrica
1. Ispezionare i prodotti realizzati sulla linea di produzione dell'attuatore elettrico ogni giorno, con un'ispezione al 100%. Innanzitutto, aprire il coperchio dell'indicatore, verificare se il cablaggio è esteticamente gradevole, se le camme di limite nelle direzioni di apertura e chiusura sono completamente inserite, se la posizione del puntatore è coerente con la posizione effettiva dell'attuatore, se le viti all'interno sono serrate e, dopo l'ispezione, chiudere il coperchio per verificare se vi è vernice che si stacca sull'aspetto dell'attuatore elettrico. Macchie, se la chiave manuale, il giunto impermeabile, il tappo antipolvere manuale, lo specchio e la copertura dello specchio sono completamente installati. Se non vi è alcun errore, utilizzare la macchina per marcatura laser per contrassegnare il numero del prodotto sul retro dell'attuatore elettrico. Il numero del prodotto deve includere la data del giorno. Infine, la schiuma deve essere detratta per l'immagazzinamento.
2. Ispezione di set completi di valvole: dopo che l'operatore della linea di produzione dell'assemblaggio delle valvole ha completato il debug, prende l'ordine di produzione e trova l'ispettore di qualità, l'ispettore di qualità controlla ogni articolo in base all'ordine di produzione e al prodotto (articoli di ispezione: quantità, diametro, materiale, metodo di collegamento delle valvole. Se la pressione corrisponde all'ordine di produzione, tensione, tipo di controllo, metodo di collegamento degli attuatori elettrici, se sono prodotti antideflagranti, se sono coerenti con l'ordine di produzione, se le viti delle valvole e degli attuatori elettrici sono serrate e se sono mancanti)
3. Ispezione prima dell'imballaggio: verificare che la quantità, il modello, la tensione, il metodo di controllo e i pezzi di ricambio del prodotto corrispondano all'ordine di produzione.
4. Ispezione a campione dei prodotti nel centro di lavorazione: una volta al giorno, al mattino e al pomeriggio, portare il tavolo degli elementi di ispezione al centro di lavorazione, selezionare casualmente un prodotto lavorato da ciascuna macchina e chiedere all'operatore del centro di lavorazione di misurarlo uno per uno in base alla tabella degli elementi di ispezione e di tenere traccia dei dati.

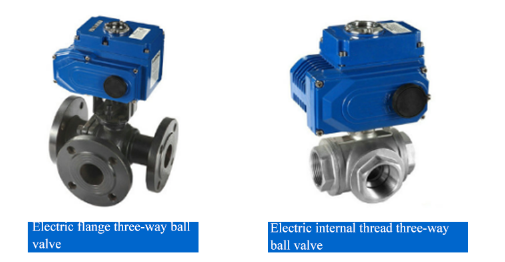

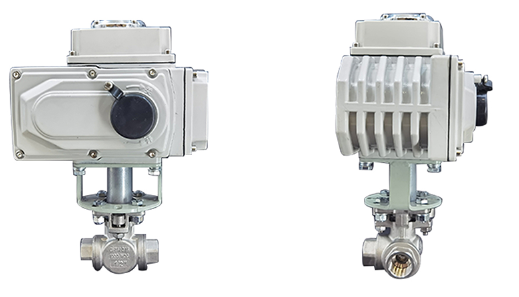

Immagini del prodotto
Dimensioni correlate
Dimensioni principali tipo L
Dimensioni principali del tipo T
